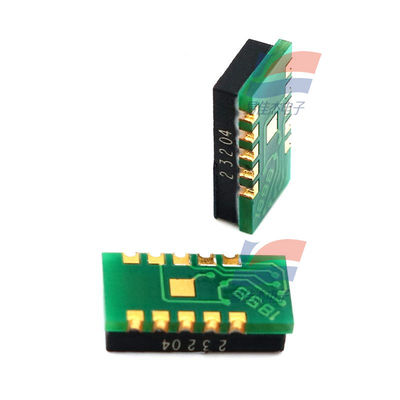

เซ็นเซอร์รวมอุณหภูมิและความชื้น HTU11F ขนาดเล็กและใช้พลังงานต่ำมาก

HTU11F อุณหภูมิ ความชื้น เซ็นเซอร์บูรณาการ ขนาดเล็กและการบริโภคพลังงานที่ต่ํามาก

1.ภาพรวม:

HTU1x (F) ซีรี่ย์คือเซ็นเซอร์อุณหภูมิและความชื้นดิจิตอลขนาดเล็กโมดูลชุด HTU1x (F) ให้ข้อมูลการวัดอุณหภูมิและความชื้นที่แม่นยําและน่าเชื่อถือได้สําหรับการใช้งาน OEMเซนเซอร์รวมองค์ประกอบการตรวจจับและวงจรการประมวลผลสัญญาณบนแผ่นวงจรขนาดเล็ก และออกสัญญาณดิจิตอลที่ปรับขนาดเต็ม

2คุณลักษณะ:

• เปลี่ยนแปลงได้อย่างสมบูรณ์แบบ ไม่จําเป็นต้องปรับระดับในสภาพแวดล้อมมาตรฐาน
• สามารถฟื้นตัวได้อย่างรวดเร็ว จากภาวะผสมผสานนาน
• ผลิตจากวัสดุที่ไม่มีหมู เหมาะสําหรับการผสมผสาน
• เครื่องตรวจจับแต่ละตัวมีเครื่องหมายที่เป็นເອກະລັກสําหรับการติดตามแหล่งผลิต
• ขนาดเล็กและใช้พลังงานที่ต่ํามาก

3รายละเอียดการทํางาน:

• ความดันไฟฟ้า: ค่าสูงสุดคือ 3.6Vdc และช่วงความดันการทํางานที่แนะนําคือ 3.2V - 3.4V
• ระยะวัดความชื้น: 0-100%RH
• ระยะการวัดอุณหภูมิ: - 40 ถึง 105 °C
• พลังงานสูงสุด 2.5mW
• ความแม่นยําในการวัดความชื้น: ±3.5%RH (HTU11F) ในช่วง 10-95%RH
• ความแม่นยําในการวัดอุณหภูมิ: ±0.4 °C ที่ 25 °C
• ความละเอียด: ความละเอียด 12 บิตสําหรับความชื้น 0.05%RH; ความละเอียด 14 บิตสําหรับอุณหภูมิ 0.01°C
• เวลาในการวัด: 110ms สําหรับวัดความชื้น 12 บิต, 210ms สําหรับวัดอุณหภูมิ 14 บิต
• เวลาตอบสนอง: เวลาตอบสนองความชื้นคือ 5-10s และเวลาตอบสนองอุณหภูมิคือ 10s

4คุณสมบัติไฟฟ้า:

• การบริโภคกระแสไฟฟ้า: ณ T = 25 °C และ Vdd = 3.3V ค่าเฉพาะ 250μA และค่าสูงสุด 700μA
• อินเตอร์เฟซการสื่อสาร: อินเตอร์เฟสดิจิตอล 2 สาย

5การนิยาม Pin:

• GND: แรงไฟฟ้าพื้นดิน
• ข้อมูล: สายพานข้อมูลลําดับ 2 ด้าน
• SCK: นาฬิกาลําดับ, input - เท่านั้น
• VDD: การใส่พลังงาน ควรรวมตัวประปา 100nF ระหว่าง VDD และ GND เพื่อแยกและกรอง
