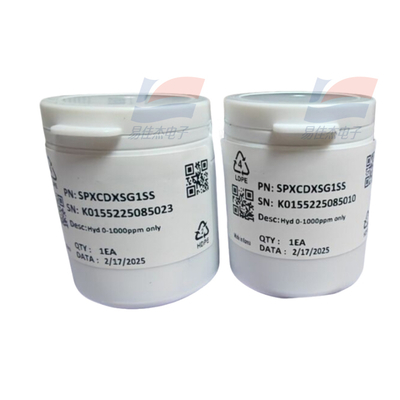

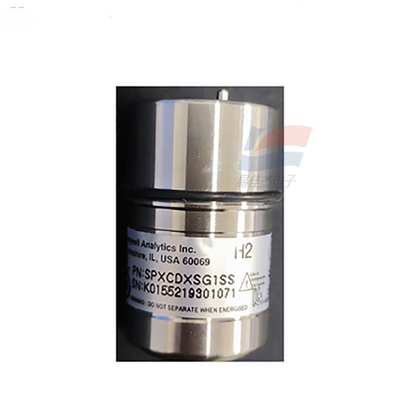

YJJ SPXCDXSG1SS เครื่องตรวจจับก๊าซ XCD ใช้สําหรับเครื่องตรวจจับก๊าซที่เผาไหม้

คำอธิบายผลิตภัณฑ์:

เครื่องตรวจจับก๊าซ YJJ SPXCDXSG1SS XCD ใช้สำหรับเครื่องมือตรวจจับก๊าซที่ติดไฟได้

คุณสมบัติ:

สัญญาณเตือนก๊าซ Sensepoint XCD เป็นอุปกรณ์ติดตั้งแบบถาวรในพื้นที่ที่มีก๊าซไวไฟ ระเบิดได้ หรือเป็นพิษ ใช้เพื่อตรวจจับความเข้มข้นของก๊าซที่ติดไฟได้ ก๊าซพิษ และออกซิเจนในอากาศ สัญญาณเตือนก๊าซ XCD (หมายถึง "Exceed") รวมข้อดีทั้งหมดของเทคโนโลยีการตรวจจับก๊าซและเป็นรุ่นปรับปรุงของเครื่องตรวจจับก๊าซแบบติดตั้งที่ใช้กันอย่างแพร่หลาย ประสิทธิภาพด้านต้นทุนนั้นเหนือกว่าผลิตภัณฑ์ที่คล้ายคลึงกันที่มีอยู่

ส่วนประกอบหลักของ Sensepoint XCD เช่น เซ็นเซอร์ ใช้เทคโนโลยีขั้นสูงและการประยุกต์ใช้เทคโนโลยีอินฟราเรดแบบไม่กระจาย (NDIR) ทำให้การตรวจจับแม่นยำยิ่งขึ้นและให้ความเสถียรในระยะยาวที่ดีขึ้น XCD สามารถติดตั้งเซ็นเซอร์ต่างๆ ได้ รวมถึงการเผาไหม้แบบเร่งปฏิกิริยา ไฟฟ้าเคมี และ NDIR ในตัวเรือนเดียวกัน ทำให้สามารถตรวจจับก๊าซได้หลากหลายชนิดและมีประเภทมากขึ้น ดังนั้น XCD จึงสามารถนำไปใช้ได้อย่างกว้างขวางในสาขาอุตสาหกรรมทั่วไป เช่น ปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา และการผลิต และยังทำงานได้ดีในสภาพแวดล้อมที่รุนแรงบางอย่าง

Sensepoint XCD มีฟังก์ชันแสดงสถานะอัตโนมัติ การใช้ไฟพื้นหลังสามสีทำให้สามารถแสดงสถานะการทำงานได้อย่างชัดเจนจากระยะไกล:

• เมื่อไม่มีการเตือนและอุปกรณ์ทำงานอย่างถูกต้อง ไฟพื้นหลังจะเป็นสีเขียว

• เมื่อเกิดข้อผิดพลาด ไฟพื้นหลังจะเป็นสีเหลือง

• เมื่อมีการทริกเกอร์การเตือน ไฟพื้นหลังจะเป็นสีแดง

ช่วง: 0 - 200 ppm

แพลตฟอร์มเครื่องตรวจจับสากล

คุณสมบัติหลัก:

n การวัดที่แม่นยำและเชื่อถือได้

เซ็นเซอร์ใช้เทคโนโลยีที่มีประสิทธิภาพสูงจำนวนมาก (เช่น การวินิจฉัยความปลอดภัยของเซ็นเซอร์ ReflexTM, เทคโนโลยีการตรวจจับอินฟราเรด CO2 และ CH4) ซึ่งมีความแม่นยำสูง เสถียรภาพดี และอายุการใช้งานยาวนาน

n จอแสดงผลที่ชัดเจนและใช้งานง่าย

ใช้หน้าจอ LCD ขนาดใหญ่ แสดงความเข้มข้นของก๊าซในรูปแบบดิจิทัลและแผนภูมิแท่ง พร้อมกับการแสดงไอคอนสถานะที่หลากหลายและไฟพื้นหลังหลายสี

การดำเนินการนั้นง่ายและรวดเร็ว

การทำงานแบบไม่รื้อถอนและไม่รุกล้ำในสถานที่ปฏิบัติงานเต็มรูปแบบ ดำเนินการโดยแท่งแม่เหล็ก สะดวกสำหรับการสอบเทียบเครื่องมือในสถานที่

ตัวเรือนมีความแข็งแรงและทนทาน

ตัวเรือนอะลูมิเนียมอัลลอยด์หรือสแตนเลสสตีล พร้อมความทนทานต่อการกัดกร่อนสูง

n อุดมไปด้วยฟังก์ชันและใช้งานได้จริง

โครงสร้างภายนอกแบบเดียวกันใช้ได้กับเซ็นเซอร์หลายตัว มีต้นทุนการซื้อและการดำเนินงานต่ำ อายุการใช้งานเซ็นเซอร์ยาวนาน เอาต์พุตรีเลย์สามตัวและช่องเข้าสองช่องที่สามารถขยายสำหรับการติดตั้งสัญญาณเตือนในพื้นที่ สามารถตั้งค่าด้วยแผนการบำรุงรักษาและมีฟังก์ชันการวินิจฉัยข้อผิดพลาด

n การรับรองการป้องกันการระเบิดที่สมบูรณ์

เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและเหมืองแร่ต่างๆ ในพื้นที่อันตรายโซน 1 และโซน 2 ได้รับการรับรองจากสถาบันหลักหลายแห่ง: GB, CCCF, KTL, ATEX, UL, CSA, IEC

n เอาต์พุตสัญญาณหลายตัว

วิธีการเชื่อมต่อสัญญาณกระแสมาตรฐานอุตสาหกรรม 4-20mA แบบสามสาย (มีตัวเลือก Source หรือ Sink) ซึ่งสามารถเชื่อมต่อกับตัวควบคุมสัญญาณเตือนก๊าซต่างๆ หรือ PLC, DCS, SCADA และระบบอื่นๆ

2) เมื่อเกินช่วงปกติ ในระหว่างการระงับ (ซึ่งผู้ใช้สามารถตั้งค่าได้) และเมื่อเกิดข้อผิดพลาด สัญญาณกระแสไฟที่แตกต่างกันจะถูกส่งออกในระดับต่างๆ ซึ่งอำนวยความสะดวกในการรวบรวมและประมวลผลข้อมูลของระบบ

3) มีรีเลย์ที่ตั้งโปรแกรมได้สามตัวสำหรับเอาต์พุตและเอาต์พุตสัญญาณบัส Modbus RTU เหมาะสำหรับข้อกำหนดการใช้งานต่างๆ

n ติดตั้งง่าย

ได้รับการออกแบบขายึดแบบสากล และสามารถติดตั้งจากระยะไกล ทำให้การติดตั้งเครื่องมือในสถานที่สะดวกและรวดเร็ว

n สะดวกสำหรับการบำรุงรักษา

เซ็นเซอร์และเครื่องส่งสัญญาณใช้การออกแบบแบบแยกส่วนภายใน ส่วนประกอบทั้งหมดภายในแต่ละโมดูลเชื่อมต่อกันด้วยวิธีการเสียบและเชื่อมต่อ ทำให้ง่ายต่อการเปลี่ยนส่วนประกอบในสถานที่

ข้อมูลจำเพาะทางเทคนิค

สัญญาณเตือนก๊าซ Sensepoint XCD

หลักการของเซ็นเซอร์

ไฟฟ้าเคมี (ก๊าซพิษ ออกซิเจน)

การเผาไหม้แบบเร่งปฏิกิริยา (ก๊าซไวไฟ)

เทคโนโลยีอินฟราเรด (ก๊าซไวไฟ, CO2)

พารามิเตอร์ไฟฟ้า

แหล่งจ่ายไฟ

16VDC - 32VDC (ระบบ 3 สาย)

การใช้พลังงาน

220mA

เอาต์พุตการจำลอง

เอาต์พุตอะนาล็อกมาตรฐานอุตสาหกรรม 4-20mA

สามารถเลือก Source หรือ Sink ได้ผ่านสวิตช์

เงื่อนไขเกินช่วง: 22mA

เงื่อนไขการระงับ: 2.0 mA หรือ 4.0 mA (ผู้ใช้สามารถตั้งค่าได้)

เอาต์พุตเมื่อเกิดข้อผิดพลาด: มากกว่า 0.0 mA และน้อยกว่า 4.0 mA

ข้อกำหนดการเดินสาย

สายไฟหุ้มฉนวน 3 แกน (0.5 - 2.5 mm², เทียบเท่า 20 - 14 AWG)

เอาต์พุตรีเลย์

รีเลย์ที่ตั้งโปรแกรมได้ 3 ตัวพร้อมเอาต์พุต (ความจุหน้าสัมผัส: AC 250V/5A)

การสื่อสารแบบดิจิทัล

เอาต์พุตบัส RS485 Modbus RTU

โหมดการแสดงผล

LCD พร้อมไฟพื้นหลังสามสี (เขียว เหลือง แดง)

พารามิเตอร์การวัด

ความแม่นยำ

± 2% FSD

ความเป็นเชิงเส้น

± 5% เต็ม

ข้อผิดพลาดในการทำซ้ำ

± 2% 6 เดือน

อายุการใช้งานเซ็นเซอร์

มากกว่า 5 ปี

เวลาตอบสนอง

T90

หน่วยวัด

%LEL, %VOL, mg/m3, ppm

พารามิเตอร์ทางกล

วัสดุ

เครื่องส่งสัญญาณ: เคลือบผงอะลูมิเนียมหรือสแตนเลสสตีล 316

เซ็นเซอร์: สแตนเลสสตีล 316

จุดเข้าสำหรับสายไฟ

M20 หรือ ¾" NPT

ขนาดของรูปร่าง

201mm×164mm×99mm

น้ำหนัก

~1.4 กิโลกรัม

ข้อกำหนดด้านสิ่งแวดล้อม

ความเครียดในการทำงาน

90 kPa ถึง 110 kPa

อุณหภูมิในการทำงาน

-40℃ ถึง 65℃

ความชื้นในสิ่งแวดล้อม

ต่อเนื่อง: 20% - 90% RH (ไม่ควบแน่น)

การขัดจังหวะ: 10% - 99% RH (ไม่ควบแน่น)

การรับรองการป้องกันการระเบิด

GB Exd IIC T4

International IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (เกาหลี)Exd IIC T4

ระดับการป้องกัน

IP66
