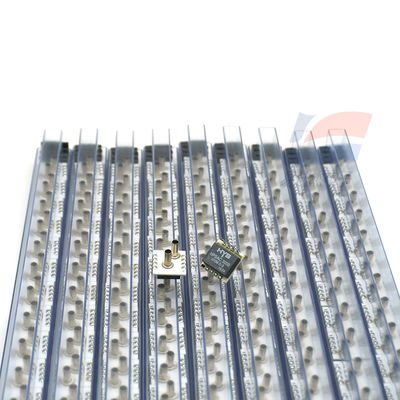

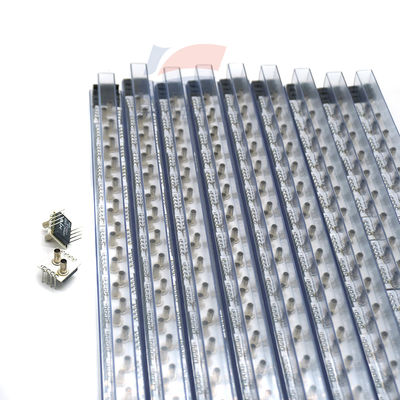

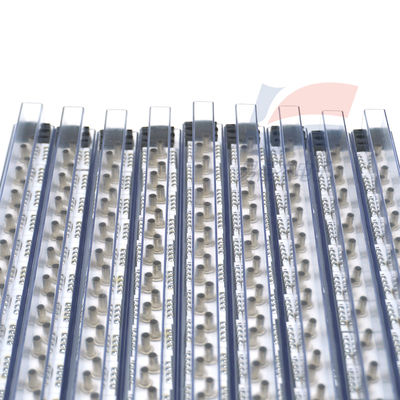

YJJ HPSAC3000 010M-D-S เซ็นเซอร์ความดันปริมาณคงที่ 2 หลอด 1Kpa ใช้ในระบบ HVAC

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์วัดความดันกระแสคงที่ YJJ HPSAC3000 010M-D-S แบบ Dual-Tube 1Kpa ใช้ในระบบ HVAC

คุณสมบัติ:

ประสิทธิภาพสูงและความแม่นยำสูงทำให้เซ็นเซอร์นี้สามารถใช้งานได้หลากหลาย และการออกแบบที่กะทัดรัดและสะดวกทำให้เหมาะสำหรับผู้ใช้ในการผลิต

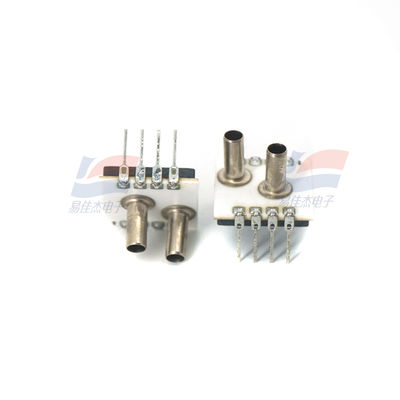

เซ็นเซอร์วัดความดัน HPSAC 3000 ติดตั้งบนพื้นผิวเซรามิกหนา 1 มม. พร้อมท่อความดันหนึ่งหรือสองท่อ พิมพ์บนพื้นผิวคือ

ตัวต้านทานฟิล์มหนาได้รับการประมวลผลด้วยเลเซอร์เป็นรายบุคคลเพื่อให้การชดเชยอุณหภูมิและการสอบเทียบจุดศูนย์ ตัวต้านทานเพิ่มเติมถูกตัดแต่งตามแต่ละ...

ช่วงของเซ็นเซอร์ได้รับการออกแบบมาเพื่อให้การขยายสัญญาณเซ็นเซอร์และการขยายสัญญาณดิฟเฟอเรนเชียลภายนอกทำได้สะดวก สื่อความดันที่เข้ากันได้สำหรับเซ็นเซอร์ซีรีส์นี้

สำหรับอากาศแห้งหรือก๊าซและของเหลวที่ไม่กัดกร่อน

รุ่น HPSAC 3000 ได้รับการออกแบบมาสำหรับการกระตุ้นกระแสคงที่ ช่วงความดันของซีรีส์ทั้งหมดคือตั้งแต่ 1 kPa ถึง 700 kPa

คุณสมบัติ

การกระตุ้นกระแสคงที่

บรรจุภัณฑ์ DIP ที่ใช้งานง่าย

ช่วงการชดเชยที่กว้าง (0 ถึง 70°C)

การสอบเทียบศูนย์

แอปพลิเคชัน OEM ประสิทธิภาพสูง

ตัวลด, เครื่องมือวัด และการกำหนดค่าที่เกี่ยวข้อง

ช่วงความดันตั้งแต่ 10 mBar ถึง 7 Bar (1 kPa - 700 kPa) แอปพลิเคชัน

เครื่องมือทางการแพทย์

เครื่องช่วยหายใจ

HVAC (การทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ) การควบคุมกระบวนการ

การตรวจจับการรั่วไหล การควบคุมนิวเมติก

มาตรวัดความสูง

คำอธิบายข้อมูลจำเพาะ

1) แรงดันเกินหมายถึงแรงที่มากกว่าที่ใช้โดยไม่ทำให้ส่วนประกอบการตรวจจับเสียหาย

2) แรงดันระเบิดคือแรงดันที่มากกว่าที่ใช้โดยไม่ทำให้เกิดการรั่วไหลหรือความเสียหายต่อส่วนประกอบการตรวจจับ

3) สัญญาณเอาต์พุตแบบอะนาล็อกเป็นสัดส่วนกับกระแสอินพุต

4) แรงดันออฟเซ็ตคือแรงดันเอาต์พุตที่แรงดันศูนย์

5) ช่วงคือความแตกต่างทางพีชคณิตระหว่างช่วงแรงดันแบบเต็มสเกลและออฟเซ็ต

6) ข้อผิดพลาดทางความร้อนของช่วงและออฟเซ็ตบ่งชี้ถึงความเบี่ยงเบนที่สำคัญของสัญญาณเซ็นเซอร์ (ช่วงและออฟเซ็ต) ตลอดกระบวนการชดเชย เมื่อเทียบกับค่าที่ 25°C

เมื่อเทียบกัน ช่วงอุณหภูมิคือตั้งแต่ 0 ถึง 70°C สำหรับช่วงความดันที่ p ≤ 100 mbar พารามิเตอร์นี้ถูกกำหนดเป็น Zmax = 0.5 mV

7) การทำซ้ำถูกกำหนดให้เป็นค่าเบี่ยงเบนทั่วไปของสัญญาณเอาต์พุตหลังจากรอบความดัน 10 รอบ

8) ความไม่เป็นเชิงเส้นถูกกำหนดให้เป็น BFSL (เส้นตรงที่เหมาะสมกว่า) ตลอดช่วงความดันทั้งหมด วัดที่ด้านบนของแม่พิมพ์ที่ P1

9) ความเข้ากันได้ของสื่อ: ที่พอร์ตความดัน P1: ก๊าซที่สะอาด แห้ง และไม่กัดกร่อน เหมาะสำหรับซิลิคอน, Pyrex, RTV, ทอง,

เซรามิก Al2O3, อีพอกซีเรซิน, ดีบุก

10) ความเข้ากันได้กับสื่อ: ที่พอร์ตความดัน P2: มีก๊าซที่ไม่กัดกร่อนสำหรับซิลิคอน, Pyrex, RTV, เซรามิก Al2O3, อีพอกซีเรซิน และดีบุก

หรือของเหลว

ข้อมูลจำเพาะ:
