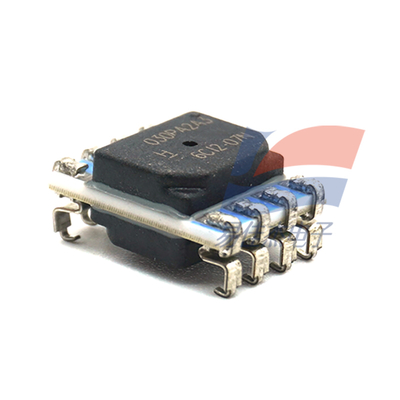

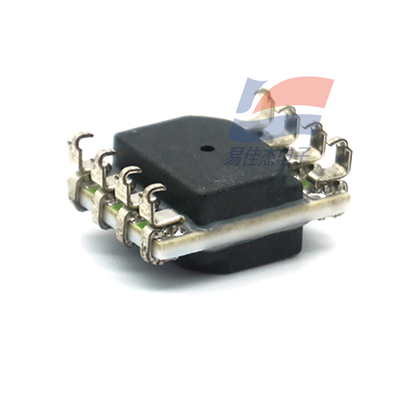

YJJ HSCMRRN001ND2A3 ไมโครเพรสเชอร์ HSC เซ็นเซอร์วัดแรงดันซิลิคอนเซรามิกความแม่นยำสูง 1 นิ้ว H2O สำหรับการใช้งานทางการแพทย์

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์วัดแรงดันซิลิคอนเซรามิกความแม่นยำสูง YJJ HSCMRRN001ND2A3 Micro Pressure HSC 1 in H2O สำหรับการใช้งานทางการแพทย์

คุณสมบัติ:

ผลิตภัณฑ์ TruStability แบบไมโครเพรสเชอร์ ซีรีส์ HSC (High Precision Silicon Ceramic) มีความไวสูงและมีคุณสมบัติทนแรงดันเกินและแรงดันระเบิดสูง - คุณสมบัติประสิทธิภาพทั้งสามนี้พบได้ยากในผลิตภัณฑ์เดียวกัน เทคโนโลยีนี้สามารถปกป้องเซ็นเซอร์ได้โดยไม่ส่งผลกระทบต่อความสามารถในการตรวจจับการเปลี่ยนแปลงแรงดันที่เล็กน้อยมาก และยังสามารถเอาชนะอิทธิพลของปัจจัยแวดล้อมบางประการ (เช่น อุณหภูมิ ความชื้น ฯลฯ) เพื่อรักษาความทนทาน พารามิเตอร์ข้อมูลจำเพาะ

I. บทนำผลิตภัณฑ์

ผลิตภัณฑ์ TruStability แบบไมโครเพรสเชอร์ ซีรีส์ HSC (High Precision Silicon Ceramic) มีความไวสูงและมีคุณสมบัติทนแรงดันเกินและแรงดันระเบิดสูง - คุณสมบัติประสิทธิภาพทั้งสามนี้พบได้ยากในผลิตภัณฑ์เดียวกัน เทคโนโลยีนี้สามารถปกป้องเซ็นเซอร์ได้โดยไม่ส่งผลกระทบต่อความไวต่อการเปลี่ยนแปลงแรงดันที่เล็กน้อยมาก และยังสามารถเอาชนะอิทธิพลของปัจจัยแวดล้อมบางประการ (เช่น อุณหภูมิ ความชื้น ฯลฯ) เพื่อรักษาความทนทาน

หลังจากใช้งานเซ็นเซอร์วัดแรงดันไมโครเพรสเชอร์ TruStability เป็นเวลานานหรือในอุณหภูมิที่สูงมาก เซ็นเซอร์ยังคงมีประสิทธิภาพดีกว่าผลิตภัณฑ์เซ็นเซอร์ที่คล้ายคลึงกันในอุตสาหกรรมในด้านความเสถียร ซีรีส์นี้สามารถลดข้อกำหนดในการปรับเทียบระบบให้เหลือน้อยที่สุด เพิ่มประสิทธิภาพของระบบ และลดความต้องการในการบริการหรือเปลี่ยนทดแทนตลอดอายุการใช้งานของเซ็นเซอร์ ซึ่งสนับสนุนการทำงานปกติของระบบได้อย่างมีประสิทธิภาพ สำหรับเซ็นเซอร์วัดแรงดัน การรักษาความเสถียรสูงในช่วงแรงดันไมโครเพรสเชอร์ที่ต้องการนั้นทำได้ยากมาก โดยทั่วไปเซ็นเซอร์วัดแรงดันมีแนวโน้มที่จะเสียหายภายใต้สภาวะแรงดันสูงเมื่อใช้ในการใช้งานไมโครเพรสเชอร์ เซ็นเซอร์วัดแรงดันไมโครเพรสเชอร์ TruStability ใช้เทคโนโลยีที่ได้รับสิทธิบัตร ซึ่งสามารถรักษาความเสถียรชั้นนำของอุตสาหกรรมได้แม้ภายใต้สภาวะแรงดันเกิน

เซ็นเซอร์ซีรีส์ใหม่นี้สามารถอ่านค่าแรงดันภายในช่วงแรงดันไมโครเพรสเชอร์เต็มสเกลที่กำหนด (±2.5 mbar ถึง ±40 mbar [±1 inH2O ถึง ±30 inH2O]) และให้เอาต์พุตแบบดิจิทัลหรือแอนะล็อก รองรับการใช้งานในอุตสาหกรรมและการแพทย์หลายประเภท:

การใช้งาน HVAC (ระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ) ในอุตสาหกรรม: รวมถึงระบบควบคุม VAV (ปริมาณอากาศแปรผัน), แรงดันสถิตในท่อ, การตรวจจับการอุดตันของตัวกรอง HVAC, เครื่องส่งสัญญาณ HVAC และคุณภาพอากาศภายในอาคาร การใช้งานทางการแพทย์: รวมถึงเครื่องช่วยหายใจ, เครื่องดมยาสลบ, เครื่องวัดปริมาตรปอด, เครื่องพ่นยา และการควบคุมแรงดันอากาศภายในโรงพยาบาล

Hone นำเสนอ Total Error Band (TEB) ชั้นนำของอุตสาหกรรม ซึ่งเป็นตัวบ่งชี้การวัดที่ครอบคลุม แม่นยำ และมีความหมายมากที่สุด ช่วยให้มั่นใจในความแม่นยำของเซ็นเซอร์ในช่วงอุณหภูมิ 0 °C ถึง 50 °C หรือ -20 °C ถึง 85 °C โดยชดเชยข้อผิดพลาดของระบบ ดังนั้นลูกค้าจึงสามารถใช้เซ็นเซอร์ได้อย่างรวดเร็วและง่ายดายในการใช้งาน โดยไม่ต้องคำนวณข้อผิดพลาดทั้งหมดจากการรวมข้อผิดพลาดแต่ละรายการ Total Error Band ของซีรีส์ HSC คือ ±1 %FSS Total Error Band ไม่เพียงแต่ช่วยให้ลูกค้าไม่ต้องทำการทดสอบและปรับเทียบเซ็นเซอร์แต่ละตัว ปรับปรุงเวลาและกระบวนการผลิต รับประกันความแม่นยำและคุณภาพของระบบ เพิ่มประสิทธิภาพเวลาทำงานของระบบ แต่ยังรับประกันความสามารถในการเปลี่ยนทดแทนที่ยอดเยี่ยม (ในแง่ของความแม่นยำ ลดการเปลี่ยนแปลงระหว่างอุปกรณ์)

คุณสมบัติของเซ็นเซอร์วัดแรงดันแบบไมโครเพรสเชอร์ TruStability:

ความแม่นยำชั้นนำของอุตสาหกรรม สูงสุด ±0.25% FSS BFSL (Full-Scale Best-Fit Straight Line) ลดข้อกำหนดซอฟต์แวร์สำหรับการแก้ไขข้อผิดพลาดของระบบ ลดเวลาในการออกแบบระบบ รองรับความแม่นยำของระบบและข้อกำหนดการรับประกัน เพิ่มประสิทธิภาพเวลาทำงานของระบบ

คุณสมบัติแรงดันระเบิดสูง สูงสุด 415 inH2O (1034 mbar) หรือมากกว่า ทำให้เซ็นเซอร์สามารถรักษาความไวสูงได้ในการเปลี่ยนแปลงสภาพแวดล้อมต่างๆ สามารถวัดการเปลี่ยนแปลงแรงดันที่เล็กน้อยมาก และทำให้กระบวนการออกแบบสำหรับลูกค้าง่ายขึ้น

ช่วงแรงดันใช้งานสูง สูงสุด 135 inH2O (336 mbar) หรือมากกว่า ทำให้เซ็นเซอร์แรงดันต่ำพิเศษทำงานได้อย่างต่อเนื่องและมีประสิทธิภาพภายในช่วงแรงดันที่ปรับเทียบ

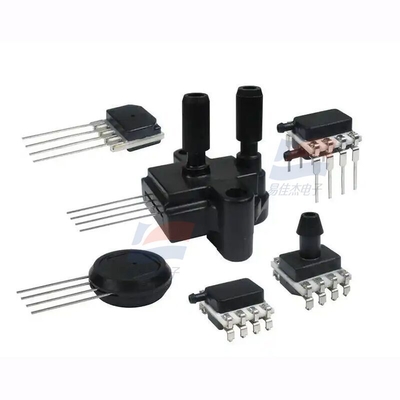

การออกแบบแบบโมดูลาร์และยืดหยุ่น พร้อมประเภทแพ็คเกจต่างๆ (ยังมีเสถียรภาพชั้นนำของอุตสาหกรรม) พอร์ตแรงดัน และส่วนประกอบเสริม ทำให้งานรวมแอปพลิเคชันของผู้ผลิตอุปกรณ์ง่ายขึ้น

การประมวลผลสัญญาณบนบอร์ด ทำให้บอร์ด PCB ไม่จำเป็นต้องประกอบส่วนประกอบการประมวลผลสัญญาณ ลดต้นทุน และทำให้กระบวนการผลิตสำหรับลูกค้าง่ายขึ้น ความยืดหยุ่นของทิศทางการติดตั้งช่วยให้ลูกค้าสามารถวางเซ็นเซอร์ในตำแหน่งที่เหมาะสมที่สุดภายในระบบ ลดผลกระทบจากการเบี่ยงเบนตำแหน่ง และเพิ่มความยืดหยุ่นในการใช้งาน

ความไม่ไวต่อการสั่นสะเทือน ลดความไวต่อการสั่นสะเทือนของแอปพลิเคชันเฉพาะระหว่างการเปลี่ยนแปลงแรงดัน ลดข้อผิดพลาดในการอ่านค่าแรงดัน

การขยายสัญญาณ การชดเชย และการปรับเทียบในตัว ช่วยให้บอร์ด PCB ของผู้ใช้ทำงานได้โดยไม่ต้องใช้ส่วนประกอบการประมวลผลสัญญาณเพิ่มเติม ลดขนาดของบอร์ด PCB และประหยัดค่าใช้จ่ายที่เกี่ยวข้องกับส่วนประกอบ (เช่น การซื้อ สินค้าคงคลัง การประกอบ ฯลฯ)

ฟังก์ชันการวินิจฉัยภายในช่วยเพิ่มความน่าเชื่อถือของระบบ

การใช้พลังงานต่ำมากน้อยกว่า 10 mW (ค่าทั่วไป) ช่วยลดการใช้พลังงาน ยืดอายุแบตเตอรี่ และเพิ่มประสิทธิภาพพลังงาน

เอาต์พุตดิจิทัล 14 บิตที่เข้ากันได้กับ I2C หรือ SPI (ความละเอียดแรงดันอย่างน้อย 12 บิต) ช่วยเพิ่มประสิทธิภาพโดยการลดข้อกำหนดในการแปลงและโต้ตอบโดยตรงกับไมโครโปรเซสเซอร์หรือไมโครคอนโทรลเลอร์

ยังมีเอาต์พุตแอนะล็อกให้ด้วย

แพ็คเกจขนาดเล็ก 10 มม. x 10 มม. [0.39 นิ้ว x 0.39 นิ้ว] มีขนาดแพ็คเกจที่เล็กมากเมื่อเทียบกับเซ็นเซอร์วัดแรงดันที่ติดตั้งบนแผงวงจร ใช้พื้นที่น้อยลงบนบอร์ด PCB และช่วยให้วางบนบอร์ด PCB ที่มีความหนาแน่นสูงหรืออุปกรณ์ขนาดเล็กได้

มีบริการปรับเทียบแบบกำหนดเอง: ช่วยให้บอร์ด PCB ทำงานได้โดยไม่ต้องใช้ส่วนประกอบการประมวลผลสัญญาณเพิ่มเติม ลดขนาดของบอร์ด PCB และประหยัดค่าใช้จ่ายที่เกี่ยวข้องกับส่วนประกอบ (เช่น การซื้อ สินค้าคงคลัง การประกอบ ฯลฯ)

เอาต์พุตแอนะล็อกแบบอัตราส่วน; ยังมีเอาต์พุตดิจิทัล 14 บิตที่เข้ากันได้กับ I2C หรือ SPI (ความละเอียดแรงดันอย่างน้อย 12 บิต)

เป็นไปตามมาตรฐาน RoHS

ได้รับการคุ้มครองโดยสิทธิบัตรทั่วโลกหลายฉบับ

เซ็นเซอร์ซีรีส์นี้ขยายสายผลิตภัณฑ์เซ็นเซอร์วัดแรงดันต่ำใน TruStability ที่เปิดตัวในปี 2009 (60 mbar ถึง 10 bar [1 psi ถึง 150 psi]) และสายผลิตภัณฑ์เซ็นเซอร์วัดแรงดันแบบไม่ชดเชย/ไม่ขยายสัญญาณที่เปิดตัวในเดือนกรกฎาคม 2011 (60 mbar ถึง 10 bar [1 psi ถึง 150 psi])

สาขาการใช้งานที่เป็นไปได้

การแพทย์:

● อุปกรณ์ระบบทางเดินหายใจ

● เครื่องวิเคราะห์เลือด

● อุปกรณ์ฟอกไต

● เครื่องผลิตออกซิเจน

● เครื่องช่วยหายใจ

● เครื่องรักษาภาวะหยุดหายใจขณะนอนหลับ

● เครื่องดมยาสลบ

● เครื่องวัดสมรรถภาพปอด

● เครื่องพ่นยา

● การควบคุมแรงดันอากาศภายในโรงพยาบาล

อุตสาหกรรม:

● ระบบควบคุม VAV (ปริมาณอากาศแปรผัน)

● แรงดันสถิตในท่อลม

● เครื่องมือวัดการไหลของก๊าซ

● เครื่องตรวจวัดการไหลของก๊าซ

● เครื่องวิเคราะห์ก๊าซโครมาโทกราฟ

● ตัวควบคุมแบบนิวแมติก

● บารอมิเตอร์

● เครื่องมือสอบเทียบการไหล

● วิทยาศาสตร์เพื่อชีวิต

● เครื่องตรวจจับการอุดตันของตัวกรอง HVAC (ระบบทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ)

● เครื่องส่งสัญญาณ HVAC

● คุณภาพอากาศภายในอาคาร

ข้อมูลจำเพาะ:
