MTCS2601 เครื่องตรวจจับก๊าซความร้อน - การนําทาง เหมาะสําหรับการควบคุมความดันพื้นฐานในสภาพแวดล้อมที่รุนแรง

MTCS2601 เครื่องตรวจจับก๊าซความร้อน - การนําทาง เหมาะสําหรับการควบคุมความดันพื้นฐานในสภาพแวดล้อมที่รุนแรง

หลักการ:

เครื่องตรวจจับแก๊ส MTCS2601 ใช้หลักการของ Pirani ซึ่งเป็นหลักการทางฟิสิกส์ที่ไม่มีปฏิกิริยาทางเคมี มันทํางานโดยใช้การเปลี่ยนแปลงความสามารถในการนําความร้อนของก๊าซการไหลของความร้อนจากความต้านทานการทําความร้อนบนฟิล์ม dielectric ตกแต่งไปยังส่วนเย็นของอุปกรณ์ขึ้นอยู่กับการนําแก๊สโดยการวัดสัญญาณของส่วนที่ทําความร้อนและส่วนที่ทําความเย็นของอุปกรณ์ในอุณหภูมิห้อง สามารถหาปริมาณก๊าซได้

ลักษณะ:

• มันคือเซ็นเซอร์การนําความร้อน สําหรับการวัดระยะว่างพื้นฐาน

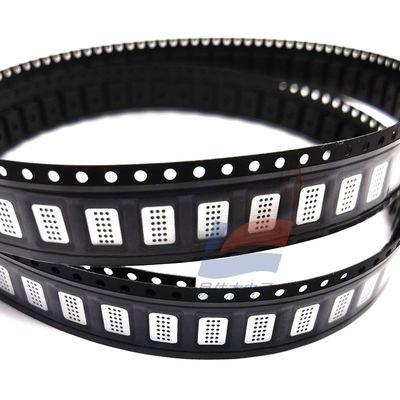

• อยู่ในกล่อง SMD เซรามิค และสามารถนํามาในกล่องเทปและกล่อง
• ด้วยขนาดเล็ก มันเหมาะสําหรับการวัดในปริมาตรที่เล็กมาก และปริมาตรของก๊าซเซ็นเซอร์นั้นเล็กมาก เช่น < 0.1 cm3
• การบริโภคพลังงานที่ต่ํา โดยการบริโภคพลังงานในการทํางาน < 6 mW
• สถานเวลาที่สั้นและเวลาตอบสนองที่รวดเร็วมาก < 50 ms
• มันมีความรู้สึกที่ดีที่สุดในช่วง 10−2 ถึง 102 mbar และช่วงนี้สามารถขยายไปถึง 10−4 ถึง 1 atm
• ระยะการวัดจาก 10-4 ถึง 1000 mbar โดยมีความสามารถในการผลิตใหม่ได้ดีเยี่ยม
• มันมีค่าชดเชยอุณหภูมิ และค่าชดเชยและความต้านทานการทําความร้อนบนซิลิคอนเดียวกัน
• โดยใช้หลักการการตรวจจับด้วยความต้านทานทางกายภาพ มันมี MTBF ที่มั่นคงและยาวนาน (> 30,000 ชั่วโมง)
• มันเข้ากันได้กับวงจรการทํางานอากาศที่สูงเกินคงที่
• มีรุ่นติดทองคําตามคําขอสําหรับสภาพแวดล้อมก๊าซที่กัดกรอง

การใช้งาน:

• มันเป็นตัวเลือกที่ดีสําหรับเครื่องตรวจจับความรั่วไหลขนาดสําคัญของ OEM หรือเครื่องวัดระยะว่างขนาดเล็กตามหลักการของ Pirani ซึ่งต้องการการใช้พลังงานที่ต่ํามาก การทํางานระยะยาวและไม่มีการดูแล.
• เหมาะสําหรับการควบคุมความดันหลักในสภาพแวดล้อมที่รุนแรง รวมทั้งการตรวจจับการรั่วไหลของก๊าซ ความชื้น หรือการบุกรุกในระบบขนาดปิดมันสามารถติดตั้งได้ง่ายในวาล์วความดันหรือตรงในท่อระยะว่างหรือระบบเช่น ระบบปั๊มกลเล็ก ปั๊มระบายความว่าง และอุปกรณ์การวิเคราะห์มันยังสามารถนําไปใช้สําหรับการตรวจสอบการรั่วไหลเพื่อติดตามความสมบูรณ์แบบของปิด - ระบบหรือเครื่องมือภายใต้ความดันเฉพาะและสามารถตรวจพบความบกพร่อง เช่น การกัดสั่นหรือเปิดกล่อง
