รายละเอียดสินค้า:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| เน้น: | เซ็นเซอร์แก๊สความรู้สึกสูง,เครื่องตรวจจับปนเปื้อนอากาศ,เครื่องตรวจจับแก๊ส TGS2602-B00 |
||

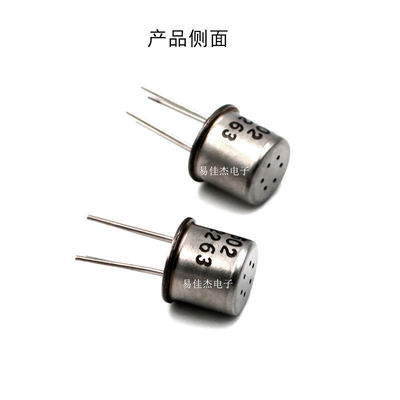

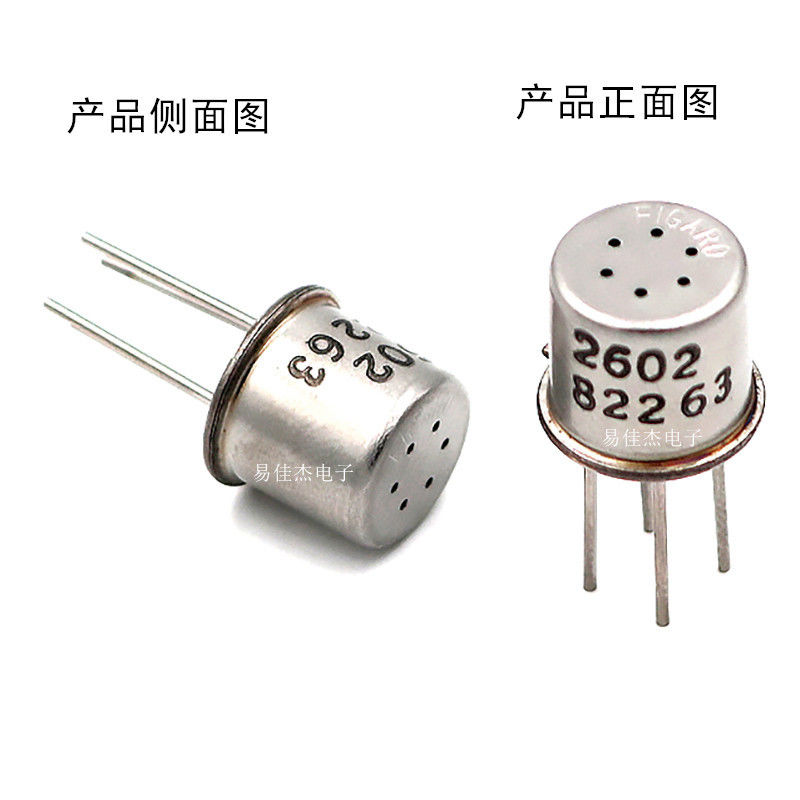

TGS2602-B00 เซ็นเซอร์ตรวจจับก๊าซความไวสูงสำหรับอากาศ - การตรวจจับสารปนเปื้อน
หลักการตรวจจับ:
องค์ประกอบการตรวจจับประกอบด้วยชั้นสารกึ่งตัวนำโลหะออกไซด์ที่ก่อตัวบนพื้นผิวอะลูมินาของชิปตรวจจับและฮีตเตอร์ในตัว เมื่อมีก๊าซที่ตรวจจับได้อยู่ ตัวนำไฟฟ้าของเซ็นเซอร์จะเพิ่มขึ้นตามการเพิ่มขึ้นของความเข้มข้นของก๊าซในอากาศ วงจรไฟฟ้าอย่างง่ายสามารถแปลงการเปลี่ยนแปลงตัวนำไฟฟ้าเป็นสัญญาณเอาต์พุตที่สอดคล้องกับความเข้มข้นของก๊าซได้
วงจรการวัดพื้นฐาน:
เซ็นเซอร์ต้องการอินพุตแรงดันไฟฟ้าสองตัว ได้แก่ แรงดันไฟฟ้าของฮีตเตอร์ (VH) และแรงดันไฟฟ้าของวงจร (VC) แรงดันไฟฟ้าของฮีตเตอร์ถูกนำไปใช้กับฮีตเตอร์ในตัว และแรงดันไฟฟ้าของวงจรใช้ในการวัดแรงดันไฟฟ้าคร่อมตัวต้านทานโหลดที่เชื่อมต่อแบบอนุกรมกับเซ็นเซอร์ ต้องใช้แรงดันไฟฟ้ากระแสตรงสำหรับแรงดันไฟฟ้าของวงจร และเซ็นเซอร์มีขั้ว
| รุ่น | TGS2602 - B00 |
| หลักการตรวจจับ | ชนิดสารกึ่งตัวนำออกไซด์ |
| แพ็คเกจมาตรฐาน | TO - 5 โลหะ |
| ก๊าซเป้าหมาย | สารมลพิษทางอากาศ (VOCs, แอมโมเนีย, ไฮโดรเจนซัลไฟด์ ฯลฯ) |
| ช่วงการตรวจจับ | 1 - 30 ppm (เอทานอล) |
| แรงดันไฟฟ้าของฮีตเตอร์ (VH) | 5.0±0.2V DC |
| แรงดันไฟฟ้าของวงจร (VC) | 5.0±0.2V DC |
| การใช้พลังงานสูงสุด (Ps) | ≤15mW |
| ความต้านทานโหลด (RL) | ปรับได้, ขั้นต่ำ 0.45kΩ |
| ความต้านทานของฮีตเตอร์ (RH) | ประมาณ 59Ω ที่อุณหภูมิห้อง |
| กระแสฮีตเตอร์ (IH) | 56±5mA |
| การใช้พลังงานของฮีตเตอร์ (PH) | 280mW (โดยทั่วไป) |
| ความต้านทานของเซ็นเซอร์ (RS) | 10 - 100kΩ ในอากาศ |
| ความไว (อัตราการเปลี่ยนแปลงของ Rs) | 0.08 - 0.5 Rs (เอทานอล 10ppm, เทียบกับ Rs ในอากาศ) |
| เงื่อนไขก๊าซทดสอบ | อากาศปกติ, 20±2˚C, 65±5%R.H. |
| เงื่อนไขวงจร | Vc = 5.0±0.01V DC, VH = 5.0±0.05V DC |
| ขนาด | φ9.2±0.2mm×7.8±0.5mm |
| น้ำหนัก | ประมาณ 1.1g |
