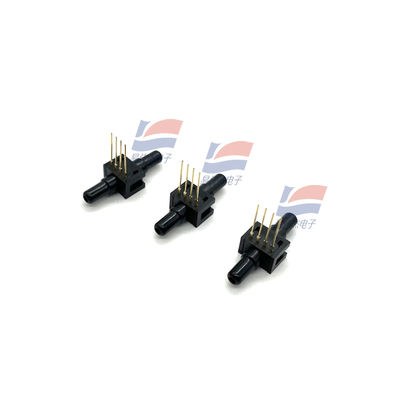

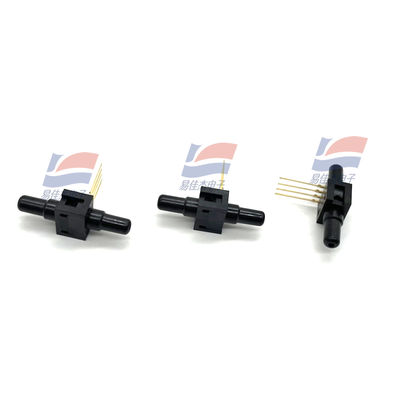

YJJ 26PCDFA6D 0-30Psi เครื่องตรวจความดันความแตกต่างใช้ในสาขาของการตรวจสอบความดันอุตสาหกรรม

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์วัดแรงดันส่วนต่าง YJJ 26PCDFA6D 0-30Psi ใช้ในการตรวจจับแรงดันในภาคอุตสาหกรรม

คุณสมบัติ:

เซ็นเซอร์วัดแรงดัน ซีรีส์ 22/24/26PC

เกจและส่วนต่าง/ไม่ขยายสัญญาณ

Hone 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

เซ็นเซอร์เกจ

แรงดันถูกจ่ายเข้าที่พอร์ต P2 พอร์ต P1 ระบายสู่อากาศ

ขนาดการติดตั้ง (สำหรับอ้างอิงเท่านั้น)

การเชื่อมต่อ 1 x 4 (สไตล์ 1), พอร์ตตรง (สไตล์ A)

พิน 1 มีรอยบาก และแสดงอยู่ทางด้านขวาของแพ็คเกจ พิน 2 อยู่ถัดจากพิน 1 เป็นต้นไป

ลักษณะประสิทธิภาพของ 26PC SMT (ที่แรงดันไฟฟ้ากระตุ้น 10 VDC ±0.01 VDC, 25 °C)

ขั้นต่ำ ปกติ สูงสุด หน่วย

แรงดันไฟฟ้ากระตุ้น — 10.0 16.0 Vdc

เวลาตอบสนอง — — 1.0 ms

ความต้านทานอินพุต 5.5 k 7.5 k 11.5 k โอห์ม

ความต้านทานเอาต์พุต 1.5 k 2.5 k 3.0 k โอห์ม

ช่วง P2>P1(1) ขั้นต่ำ ปกติ สูงสุด

0 ถึง 1 14.7 16.7 18.7 mV

0 ถึง 5 47 50 53 mV

0 ถึง 15 96 100 104 mV

ค่าชดเชยศูนย์ ขั้นต่ำ ปกติ สูงสุด

0 ถึง 1 -2.0 0 +2.0 mV

0 ถึง 5 -2.0 0 +2.0 mV

0 ถึง 15 -2.0 0 +2.0 mV

ความเป็นเชิงเส้น (BFSL P2>P1) ปกติ สูงสุด

0 ถึง 1 — ±0.50 ±1.75 % ช่วง

0 ถึง 5 — ±0.50 ±1.5 % ช่วง

0 ถึง 15 — ±0.50 ±1.0 % ช่วง

การเลื่อนค่าศูนย์ 25 °C ถึง 0 °C, 25 °C ถึง 50°C(2) ปกติ สูงสุด

0 ถึง 1 — — ±1.0 mV

0 ถึง 5 — — ±1.0 mV

0 ถึง 15 — — ±1.0 mV

การเลื่อนช่วง 25 °C ถึง 0 °C, 25 °C ถึง 50°C(2) ปกติ สูงสุด

0 ถึง 1 — ±1.5 ±4.5 % ช่วง

0 ถึง 5 — ±1.0 ±1.7 % ช่วง

0 ถึง 15 — ±0.75 ±1.5 % ช่วง

ความสามารถในการทำซ้ำและฮิสเทรีซิส ปกติ สูงสุด

0 ถึง 1 — ±0.2 — % ช่วง

0 ถึง 5 — ±0.2 — % ช่วง

0 ถึง 15 — ±0.2 — % ช่วง

แรงดันเกิน P2>P1; P1>P2 ปกติ สูงสุด

0 ถึง 1 — — 20 psi

0 ถึง 5 — — 20 psi

0 ถึง 15 — — 45 psi

หมายเหตุ:

1. ช่วงคือผลต่างทางพีชคณิตระหว่างเอาต์พุตที่แรงดันใช้งานสูงสุดที่กำหนดและเอาต์พุตที่ 0 psi

2. ข้อผิดพลาดของอุณหภูมิคำนวณเทียบกับ 25 °C

ข้อมูลจำเพาะ

คำอธิบายลักษณะ

อุณหภูมิในการจัดเก็บ -55 °C ถึง 100 °C [-67 °F ถึง 212 °F]

อุณหภูมิในการทำงาน -40 °C ถึง 85 °C [-40 °F ถึง 185 °F]

อุณหภูมิที่ชดเชย 0 °C ถึง 50 °C [32 °F ถึง 122 °F]

พินจัดตำแหน่ง พินขนาด 0.86 มม. [0.034 นิ้ว] ทะลุ PCB

เส้นผ่านศูนย์กลางพอร์ต เส้นผ่านศูนย์กลาง 1.88 มม. [0.074 นิ้ว] ใช้ท่อ ID มาตรฐาน 0.59 มม. [0.0625 นิ้ว]

การวางแนวพอร์ต ขนานกับ PCB (โปรไฟล์ต่ำบนบอร์ด)

คุณสมบัติการหยิบจับ คุณสมบัติ 3.18 มม. [0.125 นิ้ว] บนฝาครอบพอร์ต

การบัดกรี SMT · Sn 96.5 Ag 3.5 ฟลักซ์ไม่ทำความสะอาด

· Sn 63 Pb 37 ฟลักซ์ไม่ทำความสะอาด

โปรไฟล์การบัดกรี SMT อุณหภูมิสูงสุด 260 °C [500 °F] เป็นเวลา 10 วินาที

ความเข้ากันได้ของสื่อ ทั้งสองพอร์ตจำกัดเฉพาะสื่อที่เข้ากันได้กับโพลีฟทาลาไมด์,

ฟลูออโรซิลิโคน และซิลิโคน

คุณสมบัติการทนแรงกระแทก ทดสอบที่ 150 g

การสั่นสะเทือน MIL-STD-202. วิธี 213

(150 g ครึ่งไซน์ 11 ms)

น้ำหนัก 0.5 กรัม [0.0176 ออนซ์]
