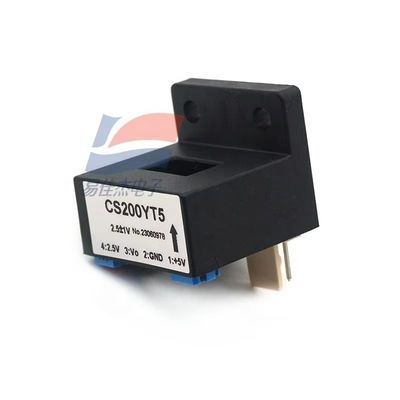

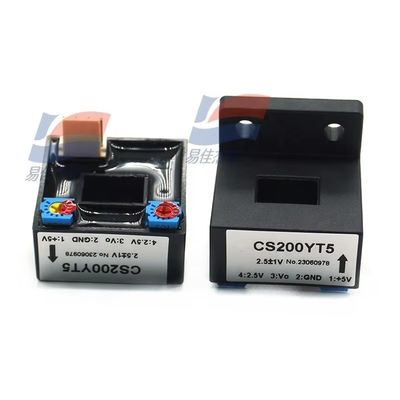

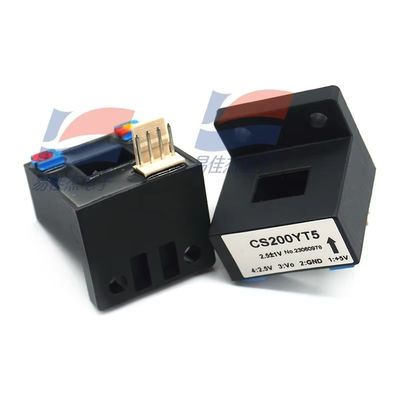

YJJ CS200YT5 เซ็นเซอร์กระแสไฟฟ้าความดันต่ําแบบปกติ

คําอธิบายสินค้า:

YJJ CS200YT5 เซ็นเซอร์กระแสไฟฟ้าความดันต่ําแบบปกติ

ลักษณะ:

CS200YT5 เป็นเซ็นเซอร์กระแสที่ใช้ตามหลักการของผลฮอลล์ ปารามิเตอร์หลัก ๆ ดังนี้
ปริมาตรไฟฟ้า
กระแสไฟเข้าระดับหลัก: 200A
ระยะการวัด: 0 ถึง ± 400A (AC/DC/Pulse และรูปคลื่นไม่ปกติอื่น ๆ)
ความดันการออกระดับชื่อในด้านรอง: 1V ± 1%
ความดันไฟฟ้า: +5V ± 5%
การบริโภคปัจจุบัน: < 20mA
ความดันการปิด: 2.5kV (ระหว่างด้านหลักและด้านรอง)
ตัวชี้วัดการทํางาน
ความเป็นเส้นตรง: < 1%
ความดันออฟเซต 0: 2.5V ± 1%
การเคลื่อนไหวของอุณหภูมิ: ≤ ± 0.5mV/°C (TA = 25°C)
เวลาตอบสนอง: ≤ 3μs
ความกว้างแบนด์: DC ~ 20kHz
ลักษณะการใช้งาน
อุณหภูมิการทํางาน: -25°C ถึง +85°C
อุณหภูมิการเก็บรักษา: -40°C ถึง +100°C
ความต้านทานภาระ: ≥ 10KΩ
ขนาด: 41mm (สําหรับขนาดเฉพาะเจาะจง กรุณาดูคู่มือสินค้า)
คําแนะนําการเชื่อมต่อ
พลังงานไฟฟ้า: +5V → 1, GND → 2, VOUT → 3, ความดันมาตรฐาน 2.5V → 4
ฟังก์ชันปิน: 1 (+5V), 2 (GND), 3 (การออกสัญญาณ), 4 (การออกมาตรฐาน)
เซนเซอร์นี้สามารถใช้ได้ในด้านพลังงาน การควบคุมอุตสาหกรรม และฉากที่ต้องการการแยกไฟฟ้าเพื่อการวัด สามารถปรับแต่งได้ด้วยกระแสไฟเข้าและความแรงออกที่แตกต่างกัน
