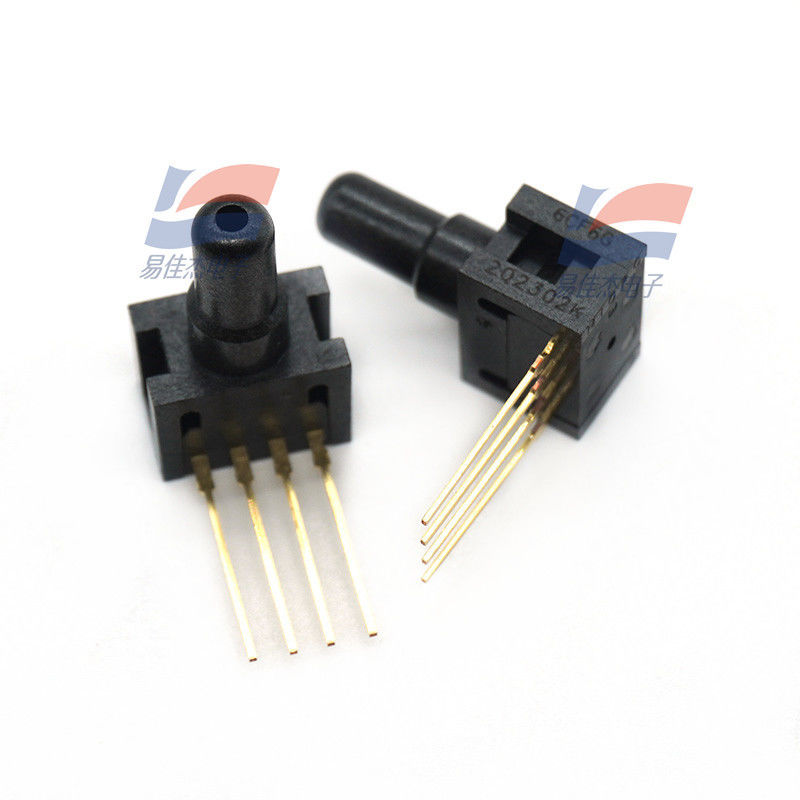

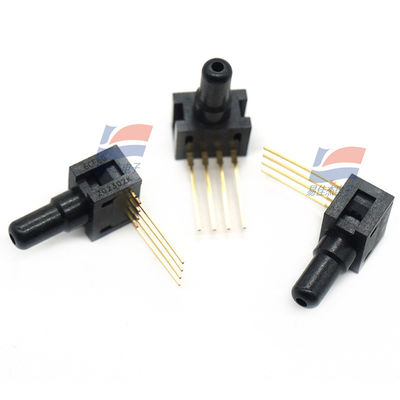

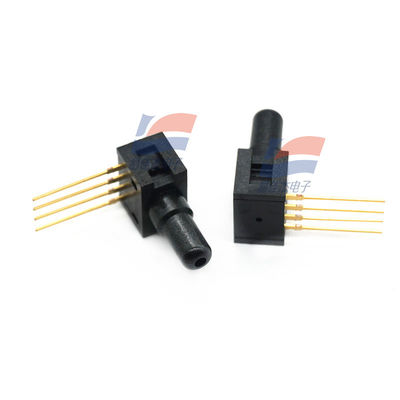

YJJ 26PCCFA6G 0Psi Gauge Pressure Sensor ใช้ในอุปกรณ์การแพทย์

คําอธิบายสินค้า:

YJJ 26PCCFA6G 0Psi Gauge Pressure Sensor ใช้ในอุปกรณ์การแพทย์

ลักษณะ:

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0.01 VDC EXCITATION, 25 °C) การใช้งานของเครื่องยนต์ SMT ในระยะเวลา 30 นาที

ขั้นต่ํา หน่วยสูงสุด

โลตติจ์การกระตุ้น 10.0 16.0 Vdc

ระยะเวลาตอบสนอง 1.0 ms

ความต้านทานการเข้า 5.5 k 7.5 k 11.5 k Ohm

ความต้านทานการออก 1.5 k 2.5 k 3.0 k Ohm

สเปน P2>P1 ((1) นาที ไทป์แม็กซ์

0 ถึง 1 14.7 16.7 18.7 mV

0 ถึง 5 47 50 53 mV

0 ถึง 15 96 100 104 mV

Null Offset Min. ไทป์ แม็กซ์

0 ถึง 1 -2.0 0 +2.0 mV

0 ถึง 5 -2.0 0 +2.0 mV

0 ถึง 15 -2.0 0 +2.0 mV

ความเส้นตรง (BFSL P2>P1) แบบ: สูงสุด

0 ถึง 1 ± 0.50 ± 1.75 % span

0 ถึง 5 ± 0.50 ± 1.5% span

ความยาว 0 ถึง 15 ±0.50 ±1.0 %

การสลับ 0 °C ถึง 25 °C, 25 °C ถึง 50 °C

0 ถึง 1 ± 1.0 mV

0 ถึง 5 ∙ ∙ ± 1.0 mV

0 ถึง 15 ∙ ±1.0 mV

ความยาวความยาว 25 °C ถึง 0 °C, 25 °C ถึง 50 °C ((2) แบบ Max.

ความยาว 0 ถึง 1 ± 1.5 ± 4.5 %

0 ถึง 5 ± 1.0 ± 1.7 % span

0 ถึง 15 ∙ ±0.75 ±1.5% span

การซ้ําและไฮสเตเรซิส แบบสูงสุด

0 ถึง 1 ± 0.2 % span

0 ถึง 5 ± 0.2 % span

0 ถึง 15 ∙ ±0.2 ∙ % span

ความดันเกิน P2> P1; P1> P2 แบบ

0 ถึง 1 20 psi

0 ถึง 5 20 psi

0 ถึง 15 ₹ 45 psi

หมายเหตุ:

1สเปนคือความแตกต่างทางพีชคณิตระหว่างผลผลิตที่ความดันการทํางานสูงสุดและผลิตที่ 0 psi

2ความผิดพลาดอุณหภูมิคํานวณในส่วนของ 25 °C

รายละเอียด

คําอธิบายลักษณะ

อุณหภูมิการเก็บรักษา -55 °C ถึง 100 °C [-67 °F ถึง 212 °F]

อุณหภูมิการทํางาน -40 °C ถึง 85 °C [-40 °F ถึง 185 °F]

อุณหภูมิที่ชดเชย 0 °C ถึง 50 °C [32 °F ถึง 122 °F]

การจัดสรร จักรพรรณ กว้าง 0.86 มิลลิเมตร [0.034 นิ้ว] จักรพรรณ ยืดผ่าน PCB

ท่าเรือ กว้าง 1,88 มม [0.074 นิ้ว] กว้างใช้แบบมาตรฐาน 0,59 มม [0.0625 นิ้ว] ท่อ ID

การจัดตั้งท่าเรือ ตรงกับ PCB (มีลักษณะต่ําบนเครื่อง)

พิกอัพ ฟิชช์ 3.18 มิลลิเมตร [0.125 in]

SMT Solder · Sn 96.5 Ag 3.5 ไม่มีการไหลที่สะอาด

· Sn 63 Pb 37 ไม่มีการไหลผ่านที่สะอาด

SMT รูปแบบการไหลกลับ อุณหภูมิสูงสุด 260 °C [500 °F] เป็นเวลา 10 วินาที

ความเหมาะสมกับสื่อ ทั้งสองพอร์ตจํากัดกับสื่อที่เหมาะสมกับพอลิฟตาลามิด

ฟลูโรซิลิคอนและซิลิคอน

ความสามารถในการกระแทกทดสอบ 150 กรัม

การสั่นสะเทือน MIL-STD-202 วิธี 213

(150 g ครึ่งไซน์ 11 ms)

น้ําหนัก 0.5 กรัม
