รายละเอียดสินค้า:
|
| Rated current: | 200A (rms value of AC) | Measurement range: | 0 to ±400A (DC/AC peak) |
|---|---|---|---|
| Simulated output current: | 50A results in an output of 100mA | Turn ratio: | 1/200 |
| Accuracy: | ±0.75% at 25℃ | Operating temperature rang: | -40 to 85 degrees Celsius |
| Storage temperature range: | -40 to 90℃ | Temperature drift: | 0 - 70℃ better than ±0.60mA |
| เน้น: | การชดเชยแม่เหล็กของเซ็นเซอร์กระแสแบบวงปิด,เซ็นเซอร์กระแสไฟฟ้าพร้อมการรับประกัน,เซ็นเซอร์กระแส YJJ CSNS200M |
||
คําอธิบายสินค้า:

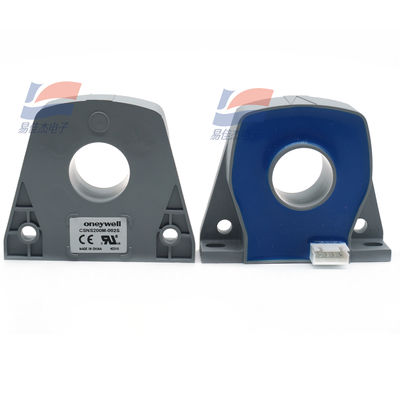

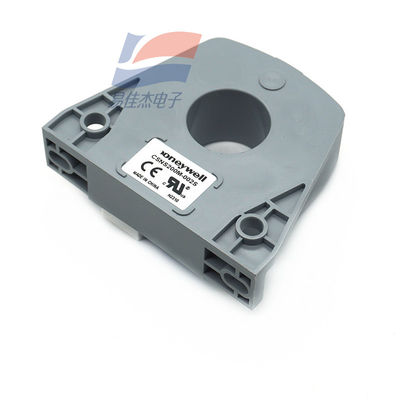

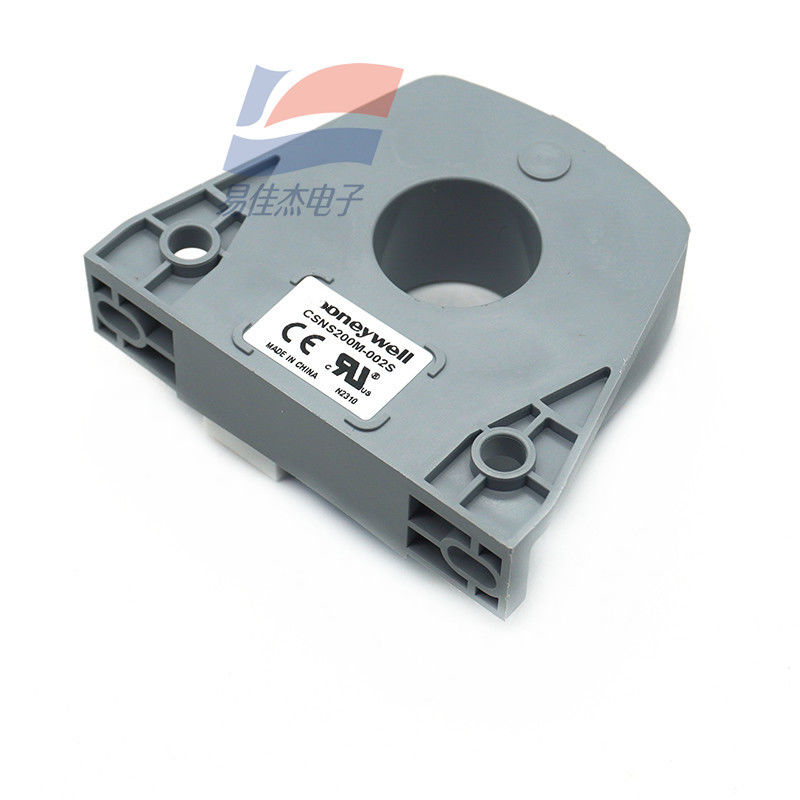

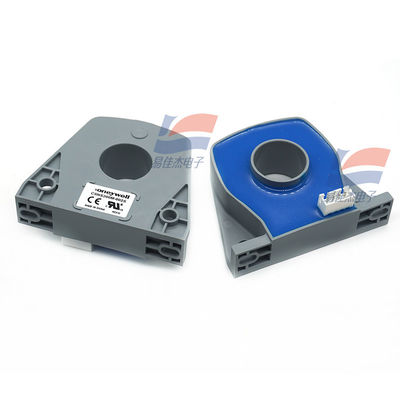

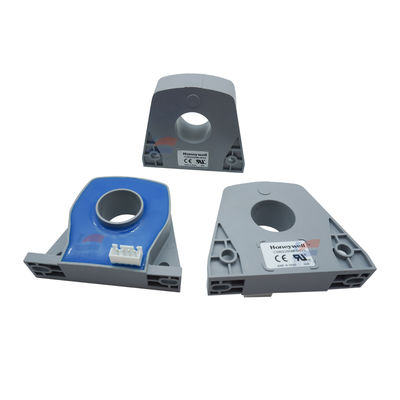

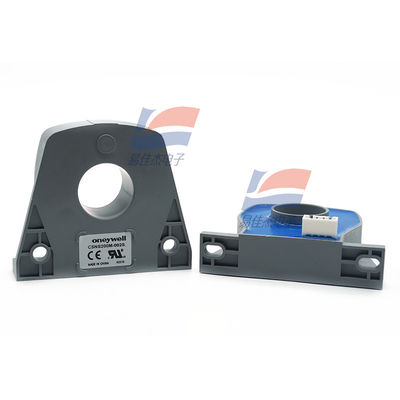

YJJ CSNS200M-002S หลักการการชดเชยแม่เหล็ก
ลักษณะ:
CSNS200M-002S อุปกรณ์วัดกระแสเซ็นเซอร์วงจรปิด ปริมาตรหลักคือ:
ปริมาตรหลัก
ปัจจุบัน: 200A (ค่า rms ของ AC)
ระยะการวัด: 0 ถึง ± 400A (DC/AC peak)
ปัจจุบันการออกแบบจําลอง: 50A ส่งผลให้ออก 100mA
อัตราการหมุน: 1/200
ความแม่นยํา: 优于 ±0.75% ในอุณหภูมิ 25 °C
พลังงานไฟฟ้าและลักษณะไฟฟ้า
ความดันไฟฟ้า: ± 12 ถึง 18 VDC (± 5%)
การกันไฟฟ้าประถม/รอง: 6 kVrms / 50 kHz / 1 นาที
ลักษณะสิ่งแวดล้อมและเครื่องกล
ระยะอุณหภูมิการทํางาน: -40 ถึง 85 องศาเซลเซียส
ระยะอุณหภูมิการเก็บรักษา: -40 ถึง 90 °C
การบริโภคพลังงาน: 20mA (รวมกับกระแสออก)
เปลือก: วัสดุพลาสติกประกอบกัน
รูปแบบการเชื่อมต่อ: การเจาะหลัก, เครื่องเชื่อมต่อ 4 ปิน
ผลงานแบบไดนามิก
ไฟฟ้าออฟฟสต์ศูนย์: ดีกว่า ±0.30mA ในอุณหภูมิ 25°C
การเคลื่อนไหวของอุณหภูมิ: 0 - 70°C ดีกว่า ± 0.60mA
ความเป็นเส้นตรง: ดีกว่า ± 0.20%
เวลาตอบสนอง: ดีกว่า 500 ns
ความกว้างแบนด์เวท: DC ถึง 150 kHz
dl/dT ตามตรง: ดีกว่า 100A/μs กระแสเรต (In) : 200a.t RMS (มูลค่าเรต)
ระยะการวัด: 0 ~ 400a. t ((DC ~ AC Peak)
ความต้านทานที่วัด (70 °C): Rm min Rm Max
กับ 18 วอลต์, 200 a.t. สูงสุด: 20ohm 140ohm
ด้วยไฟฟ้า 18 โวลต์, ที่ 400 a.t. สูงสุด: 20ohm, 50ohm
กระแสออกแบบอนาล็อก (ที่ 200A) : 100mA
อัตราการหมุน: 1/2000
ความแม่นยํา (25 °C): มากกว่า +/- 0.75%
ความดันไฟฟ้า: 12 ~ 18VDC ((1V)
การกันไฟฟ้า: 6KVrms / 50KHz / 1 นาที
รายละเอียด:
| ระยะการวัด | 0 ถึง ± 200A (DC/AC peak) |
| กระแสออกแบบแอนาล็อก | 100mA ที่ 50A |
| อัตราการหมุน | 1/2000 |
| ความดันไฟฟ้า | ± 12 ถึง 18VDC (± 5%) |
