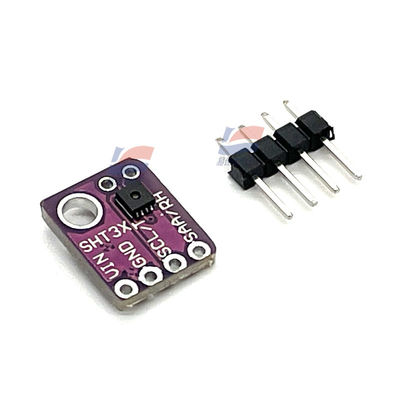

YJJ SHT31-DIS-B2.5KS GY-SHT31-D เครื่องตรวจจับอุณหภูมิและความชื้น

คําอธิบายสินค้า:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D เครื่องตรวจจับอุณหภูมิและความชื้น

ลักษณะ:

ปริมาตรหลักของ SHT31 เซนเซอร์ความชื้นและอุณหภูมิ ดังนี้:

ปริมาตรหลัก

ระยะการวัดความชื้น: 0% - 100% RH

ระยะการวัดอุณหภูมิ: -40°C - 125°C

ความแม่นยําในการวัดความชื้น: ± 2% RH

ความแม่นยําในการวัดอุณหภูมิ: ± 0,2 °C

ความดันการทํางาน: 2.15V - 5.5V

กระแสการทํางาน: < 1.5mA

อินเตอร์เฟซการสื่อสาร: I2C

ขนาดบรรจุ: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

ฟังก์ชันการขยาย

โหมดเตือน: รองรับสัญญาณเตือนอุณหภูมิและความชื้นสูงสุด. เครื่องเตือนเหล่านี้สามารถรีเซ็ตผ่านโปรแกรมหรือฟังก์ชันรีเซ็ตฮาร์ดแวร์.

ความสามารถต่อต้านการแทรกแซง: กล่องวัสดุ PE แนะนําให้หลีกเลี่ยงสภาพแวดล้อมอุณหภูมิสูง (> 80 °C)

เวลาตอบสนอง: การวัดความชื้นใช้เวลาประมาณ 8 วินาที

บทความ สําหรับ ความ ใส่ ใจ

เมื่อใช้จริง มันจําเป็นต้องใส่ใจในช่วงอุณหภูมิการทํางานของเซ็นเซอร์และหลีกเลี่ยงการเกินขั้นต่ําที่แนะนํา

ระหว่างการเชื่อมต่อ, จําเป็นต้องให้ตรงกับที่อยู่ I2C และการตั้งค่าของสายเวลา/สายข้อมูล

ชิป SHT31 มีแปดปิน

ความคิดเห็นของ Pin Name

1 พินข้อมูล SDA, input/output

2 ปินที่อยู่ ADDR กรอก

3 ALENT pin alarm, output; สงบเมื่อไม่ใช้งาน

ปิ้นเวลา SCL, input/output

5 VDD ไพน์พลังงาน, ทางเข้า

6 nRESET reset pin ระดับต่ําใช้ได้

7 R ปิ้นไร้ประโยชน์ ดิน

8 VSS pin การกดพื้น

ความซ้ําซ้ํามีผลต่อเวลาในการวัด SHT30 และดังนั้นการบริโภคพลังงานของเซ็นเซอร์

ที่อยู่ของเซ็นเซอร์ถูกเปลี่ยนโดยการเปลี่ยนความแรงกดของปิน ADDR ที่อยู่โดยกําหนดเองคือเมื่อ ADDR เชื่อมต่อกับ VSS (0X44) ซึ่งสามารถเปลี่ยนเป็น 0X45กรุณาดูคู่มือข้อมูล.
