รายละเอียดสินค้า:
|
| ประเภทแพ็คเกจ: | LGA 8 พิน (2.0 × 2.5 × 0.95 มม.) | แรงดันไฟฟ้าที่ใช้งาน: | 1.71V ถึง 3.6V |
|---|---|---|---|
| อินเตอร์เฟซการสื่อสาร: | I²C (ที่อยู่เริ่มต้น 0x76/0x77) | การใช้พลังงาน: | 2.7 μA |
| ช่วงความดัน: | 300 - 1100 hpa | ความแม่นยำแน่นอน: | ± 1 hpa |
| เน้น: | BMP280 digital pressure sensor,ultra-low power barometric sensor,meteorology pressure sensor module |
||
คำอธิบายผลิตภัณฑ์:

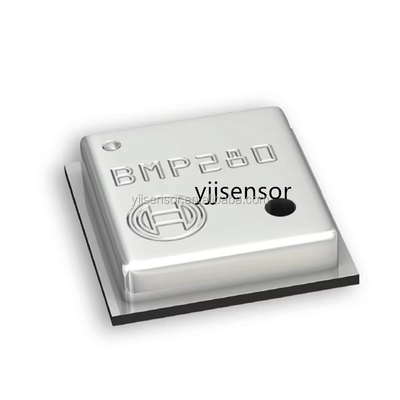

เซ็นเซอร์วัดความดันบรรยากาศดิจิทัล YJJ BMP280 ใช้พลังงานต่ำพิเศษ ใช้ในด้านอุตุนิยมวิทยา
คุณสมบัติ:
BMP280 เป็นเซ็นเซอร์วัดความดันสัมบูรณ์ที่ออกแบบมาสำหรับการใช้งานบนมือถือ โมดูลเซ็นเซอร์บรรจุอยู่ในแพ็คเกจที่กะทัดรัดเป็นพิเศษ ขนาดเล็กและการใช้พลังงานต่ำทำให้สามารถนำไปใช้ในอุปกรณ์ที่ใช้แบตเตอรี่ เช่น โทรศัพท์มือถือ โมดูล GPS หรือนาฬิกา
เช่นเดียวกับรุ่นก่อนหน้า BMP180, BMP280 ใช้เทคโนโลยีเซ็นเซอร์วัดความดันแบบเพียโซรีซิสทีฟที่ได้รับการพิสูจน์แล้ว มีความแม่นยำและเป็นเชิงเส้นสูง รวมถึงความเสถียรในระยะยาวและความทนทานต่อ EMC สูง ตัวเลือกการทำงานของอุปกรณ์จำนวนมากให้ความยืดหยุ่นสูงสุดในการปรับปรุงอุปกรณ์ให้เหมาะสมกับการใช้พลังงาน ความละเอียด และประสิทธิภาพของตัวกรอง นักพัฒนาจะได้รับชุดค่าเริ่มต้นที่ผ่านการทดสอบแล้ว (เช่น กรณีการใช้งาน) เพื่อให้การออกแบบง่ายที่สุดเท่าที่จะเป็นไปได้
การใช้งาน
- การนำทาง GPS ที่ดีขึ้น (เช่น การปรับปรุงเวลา การคำนวณระยะทาง การตรวจจับความลาดชัน)
- การนำทางภายในอาคาร (การตรวจจับชั้น การตรวจจับลิฟต์)
- การนำทางกลางแจ้ง กิจกรรมสันทนาการและการกีฬา
- การพยากรณ์อากาศ
- การใช้งานด้านสุขภาพ (เช่น การวัดปริมาตรปอด)
- การแสดงความเร็วในแนวตั้ง (เช่น ความเร็วในการขึ้น/ลง)
คำอธิบายขา:
ขา 1: VCC (แหล่งจ่ายไฟ 3.3v)
ขา 2: GND
ขา 3: SCL (สัญญาณนาฬิกาโหมดการสื่อสาร I2C)
ขา 4: SDA (สัญญาณข้อมูลโหมดการสื่อสาร I2C)
ขา 5: CSB (ขาที่ใช้ในโหมดการสื่อสาร SPI ไม่ได้ใช้ในครั้งนี้ สามารถปล่อยลอยได้)
ขา 6: SDO (บิตควบคุมที่อยู่เซ็นเซอร์ เมื่อเชื่อมต่อกับ GND ที่อยู่ของอุปกรณ์ใน I2C คือ 0xEC และระดับสูงคือ 0xEC+ 1 ครั้งนี้เชื่อมต่อกับ GND)
ช่วงการทดสอบเซ็นเซอร์:
อุณหภูมิ: - 45 ℃ ~ + 85 ℃
ความดันบรรยากาศ: 0~20000hPa (hpa)
โหมดการวัดหลัก:
โหมดสลีป: เมื่อกระแสไฟฟ้าถึงระดับ uA ค่าปกติคือ 0.1ua และค่าสูงสุดคือ 0.3ua การทำงานการวัดทั้งหมดจะหยุดลง
โหมดปกติ: การทำงานปกติ สามารถควบคุมช่วงเวลาทำงานที่เกี่ยวข้องได้ผ่านรีจิสเตอร์
โหมดบังคับ: ตัวควบคุมหลักจะเริ่มคำสั่งการรวบรวมข้อมูล เซ็นเซอร์จะรวบรวมสัญญาณ จากนั้นเข้าสู่โหมดสลีป รอการปลุกครั้งต่อไป (ครั้งนี้ไม่มีประโยชน์)
รีจิสเตอร์ทั้งหมดและที่อยู่ของรีจิสเตอร์ในเซ็นเซอร์ BMP280 แสดงอยู่ด้านล่าง โปรดดูคู่มือข้อมูลสำหรับรายละเอียดเพิ่มเติม
ข้อมูลจำเพาะ:
| การแก้ไขเอกสาร | 1.19 |
| วันที่เผยแพร่เอกสาร | 8 มกราคม 2020 |
| หมายเลขเอกสาร | BST-BMP280-DS001-19 |
| ช่วงความดัน | 300 ... 1100 hPa |
