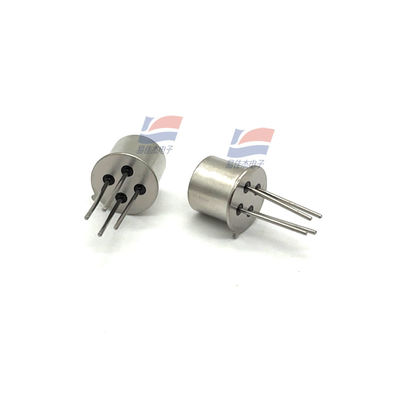

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์วัดคุณภาพอากาศ YJJ MP801 แบบโลหะออกไซด์ (MOS) 0.5 - 1000PPM

คุณสมบัติ:

MP801 เป็นเซ็นเซอร์วัดคุณภาพอากาศแบบโลหะออกไซด์ (MOS) ที่ไวต่อเบนซีน, ฟอร์มาลดีไฮด์, แอลกอฮอล์ และควัน ช่วงการตรวจจับทั่วไปคือ 0.5 - 1000 ppm (วัดด้วยแอลกอฮอล์) และเงื่อนไขการทดสอบมาตรฐานคือ 20 ± 2 ℃, 65 ± 5% RH โดยมีเวลาอุ่นเครื่อง ≥ 48 ชั่วโมง

สัญลักษณ์พารามิเตอร์ / หน่วย ค่าทั่วไป / ช่วง หมายเหตุ

ก๊าซที่ตรวจจับได้ — กรดเบนโซอิก, ฟอร์มาลดีไฮด์, แอลกอฮอล์, ควัน ไม่เลือกจำเพาะ ไวต่อสาร VOCs และควันหลายชนิด

ช่วงการตรวจจับ ppm 0.5 - 1000 (แอลกอฮอล์) ข้อมูลอ้างอิงจากแอลกอฮอล์ ก๊าซอื่น ๆ ต้องมีการปรับเทียบ

แรงดันไฟฟ้าวงจร Vc ≤ 24 V DC การทดสอบมาตรฐาน Vc = 5.0 ± 0.1 V

แรงดันไฟฟ้าฮีตเตอร์ Vh 5.0 ± 0.1 V AC/DC ต้องการแหล่งจ่ายไฟที่เสถียรเพื่อให้แน่ใจในความสม่ำเสมอ

ความต้านทานโหลด Rl ปรับได้ โดยการแบ่งแรงดันเพื่อแปลงการเปลี่ยนแปลงความต้านทานเป็นเอาต์พุตแรงดันไฟฟ้า

ความต้านทานฮีตเตอร์ Rh 95 ± 10 Ω (อุณหภูมิห้อง) จากการวัดจริง จะแตกต่างกันไปประมาณ 85 - 130 Ω สำหรับแต่ละล็อต โปรดอ้างอิงการวัดจริง / ข้อมูลจำเพาะของล็อต

การใช้พลังงานฮีตเตอร์ Ph ≤ 300 mW ข้อมูลอื่น ๆ แสดงว่า ≤ 240 mW ซึ่งเป็นความแตกต่างของล็อต

ความต้านทานตัวเซ็นเซอร์ Rs 1 kΩ - 15 kΩ (แอลกอฮอล์ 10 ppm) เปลี่ยนแปลงตามชนิด / ความเข้มข้นของก๊าซ

ความไว S ≥ 2 (แอลกอฮอล์ 10 ppm) S = Rs (อากาศ) / Rs (แอลกอฮอล์ 10 ppm)

ความชันความเข้มข้น α ≤ 0.6 (แอลกอฮอล์) α = R (50 ppm) / R (10 ppm) แสดงถึงความเป็นเชิงเส้น

เงื่อนไขการทดสอบมาตรฐาน — T = 20 ± 2 ℃; RH = 65 ± 5%; Vc = 5.0 ± 0.1 V; Vh = 5.0 ± 0.1 V ข้อมูลอ้างอิงจากเงื่อนไขเหล่านี้

เวลาอุ่นเครื่อง — ≥ 48 ชั่วโมง ชิ้นส่วนใหม่ / หลังจากการจัดเก็บเป็นเวลานาน ต้องการการอุ่นเครื่องที่เพียงพอ

แพ็คเกจ / ขา — โลหะ, DIP-4 ขา 1/2 สำหรับฮีตเตอร์; ขา 3/4 สำหรับการวัด

หลักการทำงาน — โลหะออกไซด์ (MOS) ความต้านทานเพิ่มขึ้นตามความเข้มข้นของก๊าซเป้าหมาย

เคล็ดลับการเลือกและการใช้งาน

ช่วงการตรวจจับและความไว: 0.5 - 1000 ppm อ้างอิงจากแอลกอฮอล์; S ≥ 2 ที่แอลกอฮอล์ 10 ppm เป็นเกณฑ์มาตรฐาน จำเป็นต้องมีการปรับเทียบจริงตามก๊าซเป้าหมายและช่วงความเข้มข้น

แหล่งจ่ายไฟและฮีตเตอร์: แรงดันไฟฟ้าวงจร ≤ 24 V DC; ฮีตเตอร์ Vh = 5.0 ± 0.1 V (AC/DC); ความต้านทานฮีตเตอร์ Rh ≈ 95 ± 10 Ω, การใช้พลังงาน ≤ 300 mW (ข้อมูลแสดง ≤ 240 mW) โปรดอ้างอิงการวัดจริง / ข้อมูลจำเพาะของล็อต

ความต้านทานโหลด Rl: การแบ่งแรงดันที่ปรับได้เพื่อรับเอาต์พุตแรงดันไฟฟ้า; Rl มีผลต่อความไวและความเป็นเชิงเส้น จำเป็นต้องปรับให้เหมาะสมกับก๊าซเป้าหมาย

สภาพแวดล้อมและความเสถียร: การทดสอบมาตรฐาน 20 ± 2 ℃, 65 ± 5% RH; สำหรับการจัดเก็บระยะยาว แนะนำให้เก็บในที่แห้งและปิดสนิทที่อุณหภูมิ - 20 ถึง + 60 ℃; หลีกเลี่ยงก๊าซความเข้มข้นสูง, ไอซิลิคอน และการควบแน่นของน้ำก่อนเปิดเครื่อง

การอุ่นเครื่องและการบ่ม: ชิ้นส่วนใหม่หรือหลังจากการจัดเก็บเป็นเวลานาน ให้ทำการอุ่นเครื่อง ≥ 48 ชั่วโมง; เวลาบ่มสำหรับการจัดเก็บควรขยายออกไปตามระยะเวลาการจัดเก็บที่นานขึ้น

ไม่เลือกจำเพาะและการตอบสนองต่อสารอื่น: ตอบสนองต่อเบนซีน, ฟอร์มาลดีไฮด์, แอลกอฮอล์ และควัน จำเป็นต้องประเมินการรบกวนในสถานการณ์เป้าหมายและทำการปรับเทียบ

คำอธิบายความแปรปรวนของข้อมูล

การใช้พลังงานฮีตเตอร์: ข้อมูลหลักคือ ≤ 300 mW และยังอธิบายว่า ≤ 240 mW ซึ่งเป็นความแตกต่างของล็อต / เวอร์ชัน โปรดอ้างอิงการวัดจริงและข้อมูลจำเพาะของล็อต

ความต้านทานฮีตเตอร์: โดยทั่วไปประมาณ 95 ± 10 Ω, ข้อมูลบางส่วน 85 - 130 Ω แนะนำให้ทำการออกแบบไบแอสตามการวัดจริงของล็อต
