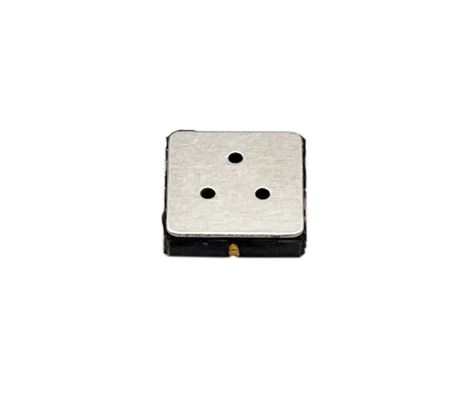

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

           SMD1013B SMD1013 MEMS เซ็นเซอร์ก๊าซ VOC ความไวสูง ใช้พลังงานต่ำ เซ็นเซอร์คุณภาพอากาศ

บทนำทั่วไป:

SMD1013 เป็นเซ็นเซอร์ก๊าซสารกึ่งตัวนำ MEMS (Micro - Electro - Mechanical Systems) ซึ่งออกแบบด้วยเทคโนโลยีความแม่นยำสูง บรรจุในรูปแบบเซรามิก ให้การป้องกันและความเสถียรที่ดีสำหรับส่วนประกอบที่ไวต่อการสัมผัสภายใน เซ็นเซอร์นี้สามารถตรวจจับก๊าซได้หลากหลายชนิด รวมถึงแอลกอฮอล์ ควัน ฟอร์มาลดีไฮด์ ฯลฯ ทำให้เหมาะสำหรับการใช้งานที่หลากหลายในการตรวจสอบสิ่งแวดล้อม การตรวจจับความปลอดภัย และการควบคุมกระบวนการทางอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค:

• ก๊าซที่ตรวจจับได้และช่วงความเข้มข้น:
  • เซ็นเซอร์สามารถตรวจจับเอทานอลได้ในช่วงความเข้มข้น 0 ถึง 100 ppm นอกจากนี้ยังมีความไวต่อก๊าซอื่นๆ ที่กล่าวมาข้างต้น ทำให้เป็นตัวเลือกที่หลากหลายสำหรับสถานการณ์การตรวจจับก๊าซที่แตกต่างกัน
  • ความละเอียดสำหรับการตรวจจับเอทานอลคือ 0.2 ppm ทำให้สามารถวัดความเข้มข้นของเอทานอลระดับต่ำได้อย่างแม่นยำ
• พารามิเตอร์ทางไฟฟ้า:
  • แรงดันไฟฟ้าวงจร (Vc): สามารถทำงานภายใต้แรงดันไฟฟ้าวงจร ≤5V หรือ 3.3V DC ให้ความยืดหยุ่นในการออกแบบวงจรที่แตกต่างกัน
  • แรงดันไฟฟ้าฮีตเตอร์ (Vh): แรงดันไฟฟ้าฮีตเตอร์ที่ต้องการคือ 1.6 ± 0.1 V ซึ่งสามารถเป็น AC หรือ DC ก็ได้ การทำความร้อนนี้มีความสำคัญอย่างยิ่งต่อการเปิดใช้งานวัสดุสารกึ่งตัวนำภายในเซ็นเซอร์เพื่อปรับปรุงประสิทธิภาพการตรวจจับก๊าซ
  • ความต้านทานโหลด (RL): ความต้านทานโหลดสามารถปรับได้ และค่าเฉพาะขึ้นอยู่กับรายงานการจัดส่ง ความสามารถในการปรับนี้ช่วยให้ผู้ใช้สามารถปรับเอาต์พุตของเซ็นเซอร์ให้เหมาะสมตามข้อกำหนดวงจรเฉพาะของตนได้
  • ความต้านทานฮีตเตอร์ (Rh): ที่อุณหภูมิห้อง ความต้านทานฮีตเตอร์วัดได้ 45 ± 3 Ω
  • การใช้พลังงานฮีตเตอร์ (Ph): การใช้พลังงานฮีตเตอร์คือ ≤30 mW แสดงถึงการใช้พลังงานที่ค่อนข้างต่ำสำหรับกระบวนการทำความร้อน
  • ความต้านทานตัวนำไวต่อก๊าซ (Rs): เมื่อทดสอบในอากาศ ความต้านทานตัวนำไวต่อก๊าซจะอยู่ในช่วง 10 ถึง 500 KΩ
• ความไวและพารามิเตอร์ที่เกี่ยวข้อง:
  • ความไว (S): กำหนดเป็น R₀ (ในอากาศ) / Rs (ในเอทานอล 10ppm) ความไวของเซ็นเซอร์ SMD1013 คือ ≥6 แสดงถึงการเปลี่ยนแปลงความต้านทานอย่างมีนัยสำคัญเมื่อสัมผัสกับเอทานอลปริมาณเล็กน้อยในอากาศ
  • ความชัน (α): ความชัน ซึ่งแสดงถึงอัตราการเปลี่ยนแปลงการตอบสนองของเซ็นเซอร์เทียบกับความเข้มข้นของเอทานอลที่แตกต่างกัน คือ ≤0.3 (R₁₀ₚₚₘ / R₁ₚₚₘ เอทานอล)
• เงื่อนไขการทดสอบ:
  • สภาพแวดล้อม: เงื่อนไขมาตรฐานสำหรับการทดสอบอุณหภูมิและความชื้นคือ 20 ± 2 °C และ 55 ± 5 %RH ตามลำดับ
  • เงื่อนไขวงจร: สำหรับวงจรทดสอบมาตรฐาน Vc ถูกตั้งค่าเป็น 5 V หรือ 3.3 ± 0.1 V และ Vh คือ 1.6 ± 0.1 V เวลาอุ่นเครื่องที่จำเป็นก่อนที่จะทำการวัดที่แม่นยำคือ 3 - 5 นาที
• เวลาตอบสนองและเวลาฟื้นตัว:
  • เวลาตอบสนอง (T₉₀): เซ็นเซอร์ใช้เวลาไม่เกิน 30 วินาทีในการถึง 90% ของค่าตอบสนองสุดท้ายเมื่อสัมผัสกับก๊าซเป้าหมาย แสดงถึงลักษณะการทำงานที่ค่อนข้างรวดเร็ว
  • เวลาฟื้นตัว (T₁₀): เซ็นเซอร์สามารถฟื้นตัวได้ถึง 10% ของสถานะเริ่มต้นภายในเวลาไม่เกิน 60 วินาทีหลังจากนำก๊าซออก
• อายุการใช้งาน:

เซ็นเซอร์ก๊าซ SMD1013 มีอายุการใช้งาน ≥3 ปี รับประกันการทำงานที่เชื่อถือได้ในระยะยาวในการใช้งานที่หลากหลาย

การใช้งาน

• ความปลอดภัยในบ้าน: สามารถรวมเข้ากับระบบรักษาความปลอดภัยในบ้านเพื่อตรวจจับการรั่วไหลของแอลกอฮอล์ (เช่น ในครัวเรือนที่มีแอลกอฮอล์ปริมาณมาก) รวมถึงการมีอยู่ของควันและฟอร์มาลดีไฮด์ ซึ่งอาจเป็นอันตรายต่อสุขภาพของมนุษย์
• สภาพแวดล้อมอุตสาหกรรม: ในสภาพแวดล้อมอุตสาหกรรม สามารถใช้เพื่อตรวจสอบความเข้มข้นของสารประกอบอินทรีย์ระเหยง่าย เช่น ในอากาศ ช่วยให้มั่นใจในสภาพแวดล้อมการทำงานที่ปลอดภัยและเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อม
• ยานยนต์และการขนส่ง: สำหรับการใช้งานในยานยนต์ สามารถใช้เพื่อตรวจจับแอลกอฮอล์ในห้องโดยสารเพื่อป้องกันการขับขี่ขณะมึนเมา นอกจากนี้ยังสามารถนำไปใช้ในยานพาหนะขนส่งสาธารณะเพื่อตรวจสอบคุณภาพอากาศภายในห้องโดยสาร
