คำอธิบายผลิตภัณฑ์:

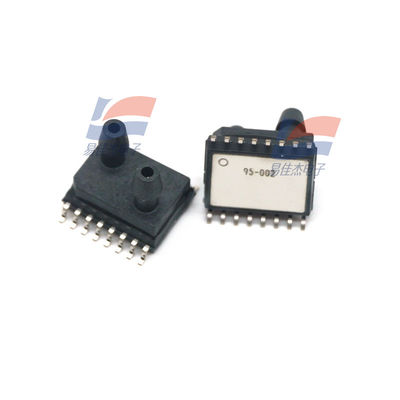

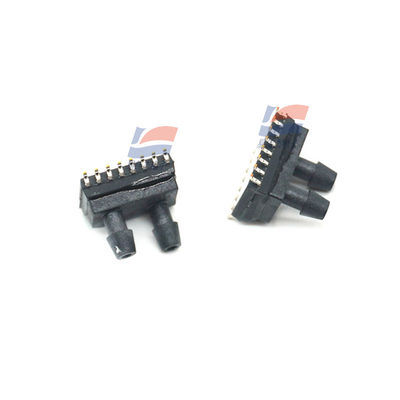

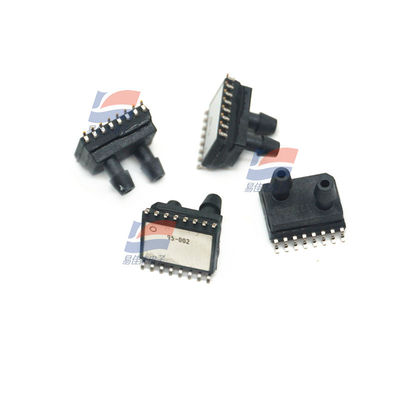

เซ็นเซอร์แรงดัน YJJ SM9541-140C-S-C-3-S ใช้ในอุปกรณ์ฟอกไตทางการแพทย์

คุณสมบัติ:

การตรวจจับพารามิเตอร์การหายใจของเครื่องดมยาสลบจำกัดเฉพาะโหมดการระบายอากาศแบบกลไกทั่วไป และการเลือกเซ็นเซอร์แรงดัน ซึ่งเป็นส่วนประกอบสำคัญของเครื่องดมยาสลบมีความสำคัญอย่างยิ่ง

สำหรับเครื่องดมยาสลบ ส่วนการรับรู้แรงดันต้องมีความไวสูงเพื่อวัดการสูดดมและการหายใจออกของผู้ป่วย รวมถึงก๊าซที่ส่งไปยังการไหลของอากาศได้อย่างแม่นยำ ดังนั้น ควรเลือกเซ็นเซอร์ที่สามารถตรวจจับแรงดันแตกต่างหรือการไหลของอากาศในอัตราที่ต่ำมากได้ เซ็นเซอร์ควรสามารถวัดค่าสูงสุดของการหายใจของผู้ป่วย หรือจุดเปลี่ยนระหว่างการสูดดมและการหายใจออก เมื่อกำหนดข้อกำหนดด้านแรงดัน การไหลของอากาศ และสื่อแล้ว ควรพิจารณาข้อกำหนดด้านความแม่นยำและความเสถียร รวมถึงแถบข้อผิดพลาดทั้งหมด พิจารณาปัจจัยการออกแบบเพื่อให้มีขนาดเล็ก สวยงาม และพกพาได้ การสอบเทียบโดยลูกค้าอาจได้รับการพิจารณา โดยเฉพาะอย่างยิ่งสำหรับการใช้งาน CPAP (ความดันบวกต่อเนื่อง) เพื่อเพิ่มประสิทธิภาพผลิตภัณฑ์ให้สูงสุดเพื่อให้เข้ากับรูปแบบการหายใจของผู้ป่วย

ในเครื่องดมยาสลบ เซ็นเซอร์แรงดัน SM9541 สามารถใช้เพื่อวัดความเร็วในการหายใจออก ความเร็วในการหายใจเข้า แรงดันในการหายใจออก แรงดันในการหายใจเข้า PEEP ซีรีส์ SM9541 เป็นชิปเซ็นเซอร์แรงดันแบบเพียโซรีซิสทีฟที่มีความเสถียรสูง ติดตั้งบนแผ่นเซรามิก ใช้ตัวต้านทานฟิล์มบางบนแผ่นเซรามิกสำหรับการแก้ไขจุดศูนย์ การชดเชยอุณหภูมิจุดศูนย์ และการชดเชยอุณหภูมิความไว ขับเคลื่อนด้วยแหล่งจ่ายแรงดันคงที่

ซีรีส์ SM9541 เป็นชิปเซ็นเซอร์แรงดันแบบเพียโซรีซิสทีฟที่มีความเสถียรสูง ติดตั้งบนแผ่นเซรามิก ใช้ตัวต้านทานฟิล์มบางบนแผ่นเซรามิกสำหรับการแก้ไขจุดศูนย์ การชดเชยอุณหภูมิจุดศูนย์ และการชดเชยอุณหภูมิความไว ขับเคลื่อนด้วยแหล่งจ่ายแรงดันคงที่ SM9541 รองรับการอ่านข้อมูล I2C และสามารถตั้งค่าอัตราการส่งข้อมูลได้ 4MHz

1) ช่วงแรงดันต่ำ: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) ช่วงการชดเชยอุณหภูมิที่กว้าง: -5°C ถึง 65°C

3) ความแม่นยำ: ±1%

4) การสอบเทียบจุดศูนย์และการชดเชยอุณหภูมิ

5) แพ็คเกจชิปซิลิคอนประสิทธิภาพสูงและเสถียร

6) รองรับแรงดันสัมบูรณ์และแรงดันแตกต่าง

7) ค่าแรงดันเอาต์พุต I2C: 1638 ถึง 14745

อินเทอร์เฟซของเซ็นเซอร์แรงดัน SM9541 คือ I2C และต้องการเพียงสองตัวต้านทาน 4.7k โอห์ม ต้องใช้ตัวเก็บประจุฟิลเตอร์ 0.1uF ที่ขาจ่ายไฟ

ข้อมูลจำเพาะ:
