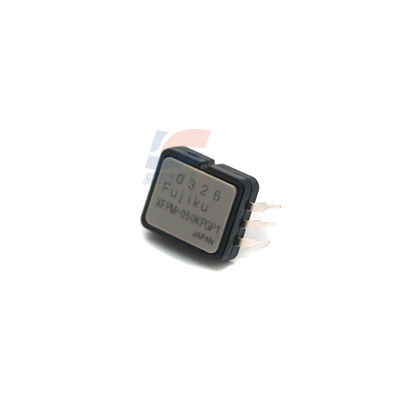

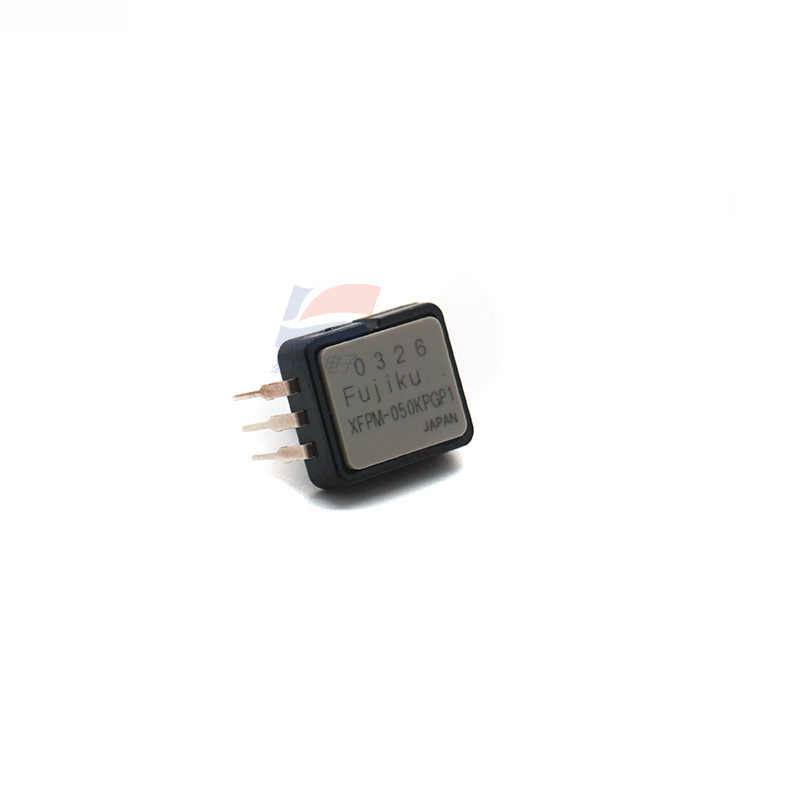

เซ็นเซอร์วัดความดัน YJJ XFPM-050KPG XFPM-050KPGR สำหรับเครื่องมือวัดทางอุตสาหกรรมอัตโนมัติ

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์ความดัน YJJ XFPM-050KPG XFPM-050KPGR สำหรับเครื่องมือวัดระบบอัตโนมัติทางอุตสาหกรรม

คุณสมบัติ:

XFPM-050KPG เป็นเซ็นเซอร์ความดันแบบ piezoresistive ความแม่นยำสูงที่ผลิตโดย Fujikura มีคุณสมบัติการใช้พลังงานต่ำและการปรับตัวต่ออุณหภูมิที่กว้าง และใช้กันอย่างแพร่หลายในการควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ และสถานการณ์อื่นๆ ต่อไปนี้คือคำอธิบายพารามิเตอร์โดยละเอียดและการแนะนำการใช้งานของเซ็นเซอร์นี้:
I. คำอธิบายพารามิเตอร์หลัก
(1) พารามิเตอร์ประสิทธิภาพพื้นฐาน
ช่วงการวัด: 0~7.25 psi (ประมาณ 0~50 kPa) อยู่ในหมวดหมู่การวัดแรงดันขนาดเล็ก โดยมีโหมดการตรวจจับแรงดันเกจ
ความแม่นยำที่เกี่ยวข้อง: ความแม่นยำโดยรวม ±1.5% FS (เต็มสเกล) รวมถึงความไม่เป็นเชิงเส้น ฮิสเทอรีซิส ฯลฯ ข้อผิดพลาดที่ครอบคลุม; ข้อมูลจำเพาะบางอย่างสามารถให้ความแม่นยำที่สูงขึ้น โดยมีช่วงข้อผิดพลาดต่ำถึง ±0.125% FS (อุปกรณ์เสริม)
สัญญาณเอาต์พุต: เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก โดยทั่วไปจุดออฟเซ็ตเป็น 0.2V; รองรับเอาต์พุตมาตรฐานหลายประเภท (อุปกรณ์เสริม) เช่น 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc เป็นต้น
ความไว: พารามิเตอร์ความไวคือ 3 (หน่วยปรับให้เข้ากับลักษณะเอาต์พุตแรงดันไฟฟ้า) สัญญาณเอาต์พุตเต็มสเกลสอดคล้องกับการเปลี่ยนแปลงของแรงดันไฟฟ้าในเชิงเส้น ซึ่งอำนวยความสะดวกในการรับและประมวลผลสัญญาณ
เวลาตอบสนอง: 2000 µs (2 มิลลิวินาที) สามารถตอบสนองต่อการเปลี่ยนแปลงของแรงดันได้อย่างรวดเร็ว เหมาะสำหรับสถานการณ์การตรวจสอบแรงดันแบบไดนามิก
(2) พารามิเตอร์ไฟฟ้าและการใช้พลังงาน
แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 4.75~5.25 Vdc เข้ากันได้กับแรงดันไฟฟ้าของแหล่งจ่ายไฟ 3.0V, 3.3V, 5.0Vdc เหมาะสำหรับข้อกำหนดด้านพลังงานของอุปกรณ์ต่างๆ
กระแสไฟสูงสุด: 10.0 mA โหมดการใช้พลังงานต่ำ (3.3Vdc) สูงสุดเพียง 2 mA เหมาะสำหรับอุปกรณ์ที่ใช้แบตเตอรี่หรือระบบพลังงานต่ำ
ความต้านทานฉนวน: 4Ω ประสิทธิภาพอิมพีแดนซ์ DC ที่เสถียรระหว่างวงจรและตัวเครื่องที่ยืดหยุ่น เพื่อความปลอดภัยทางไฟฟ้า
(3) พารามิเตอร์ด้านสิ่งแวดล้อมและอุณหภูมิ
ช่วงอุณหภูมิในการทำงาน: -40℃~125℃ เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำมาก
ช่วงการชดเชยอุณหภูมิ: 0℃~85℃ ภายในช่วงนี้ จุดศูนย์และค่าความไวจะถูกชดเชยอย่างเคร่งครัด เพื่อให้มั่นใจถึงความแม่นยำในการวัดที่เสถียร
ความเสถียร: มีความเสถียรในระยะยาวและความสามารถในการป้องกันการดริฟท์ที่ดีเยี่ยม พารามิเตอร์การดริฟท์คือ 4 (ตามเปอร์เซ็นต์เต็มสเกล) ลดความถี่ในการสอบเทียบเมื่อใช้งานในระยะยาว
(4) พารามิเตอร์ทางกลและโครงสร้าง
วัสดุและการบรรจุ: วัสดุตัวเครื่องหลักคือสแตนเลสสตีล พร้อมฉนวนที่ดี; รูปแบบการบรรจุคือ DIP-6 (แพ็คเกจแบบ dual in-line) โครงสร้างสี่เหลี่ยม ขนาดเล็ก (ความยาว × ความกว้าง = 8.0 มม. × 8.0 มม.) รองรับการติดตั้งแบบทะลุรู (Through Hole Mount)
อินเทอร์เฟซแรงดัน: พอร์ตตรง เส้นผ่านศูนย์กลางพอร์ต 3.2 มม. ความสูง 6 มม. อำนวยความสะดวกในการเชื่อมต่อกับท่อกลางที่วัดได้
ความสามารถในการโอเวอร์โหลด: อนุญาตให้โอเวอร์โหลด 7% FS มีความสามารถในการป้องกันแรงกระแทกและแรงดันเกินสูง ยืดอายุการใช้งาน
II. การใช้งานหลัก
ระบบอัตโนมัติทางอุตสาหกรรม: เหมาะสำหรับการตรวจสอบแรงดันในระบบไฮดรอลิก/อากาศ การควบคุมการป้อนกลับแรงดันในเครื่องจักรและเครื่องจักรอุตสาหกรรม การฉีดขึ้นรูป การขึ้นรูปด้วยการปั๊ม ฯลฯ รวมถึงการตรวจสอบสถานะแรงดันของปั๊มและคอมเพรสเซอร์ ช่วยเพิ่มประสิทธิภาพกระบวนการผลิตและรับประกันการทำงานที่ปลอดภัยของอุปกรณ์
อุปกรณ์ทางการแพทย์: สามารถฝังในเครื่องวัดความดันโลหิตแบบใช้แล้วทิ้ง เครื่องตรวจสอบหลายพารามิเตอร์ เครื่องวิเคราะห์เซลล์เม็ดเลือด ฯลฯ เพื่อการวัดความดันโลหิตของมนุษย์ แรงดันท่อก๊าซ ฯลฯ อย่างแม่นยำ ตอบสนองความต้องการที่เข้มงวดของอุปกรณ์ทางการแพทย์ในด้านความแม่นยำและความเสถียร
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเครื่องใช้ในครัวเรือน: เหมาะสำหรับเครื่องใช้ในครัวเรือน เช่น เครื่องซักผ้า เครื่องดูดฝุ่น อุปกรณ์เติมลม ฯลฯ สำหรับสถานการณ์ต่างๆ เช่น การควบคุมสวิตช์แรงดัน การวัดระดับของเหลวทางอ้อม (ผ่านการแปลงแรงดัน) ฯลฯ เพิ่มความชาญฉลาดและความน่าเชื่อถือของผลิตภัณฑ์ อุปกรณ์ห้องปฏิบัติการและอุปกรณ์ทดสอบ: ใช้สำหรับการสอบเทียบแรงดันและการตรวจสอบระบบ HVAC (เครื่องทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ) และระบบทำความเย็น รวมถึงข้อกำหนดการวัดแรงดันขนาดเล็กในการทดลองทางวิทยาศาสตร์ต่างๆ เข้ากันได้กับสภาพแวดล้อมแหล่งจ่ายไฟหลายแรงดันในห้องปฏิบัติการและติดตั้งง่าย
สถานการณ์อื่นๆ: นอกจากนี้ยังนำไปใช้ในพื้นที่ต่างๆ เช่น การตรวจสอบแรงดันในห้องสะอาดและการตรวจจับแรงดันสำหรับอุปกรณ์เคลื่อนที่ ด้วยช่วงอุณหภูมิที่กว้าง (-40℃~125℃) และลักษณะการใช้พลังงานต่ำ เหมาะสำหรับสภาพแวดล้อมการทำงานที่ซับซ้อน
III. ข้อได้เปรียบหลักของผลิตภัณฑ์
ใช้เทคโนโลยีการตรวจจับแบบ piezoresistive ขั้นสูง มีความแม่นยำสูงและความสามารถในการตอบสนองที่รวดเร็ว พร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง (เป็นไปตามมาตรฐาน CE EMI)
ช่วงอุณหภูมิในการทำงานที่กว้าง (-40℃~125℃) และการออกแบบการชดเชยอุณหภูมิ เหมาะสำหรับการวัดที่เสถียรในสภาพแวดล้อมที่รุนแรง
บรรจุภัณฑ์ขนาดกะทัดรัดและวิธีการติดตั้งที่ยืดหยุ่น เข้ากันได้กับข้อกำหนดการรวมอุปกรณ์ต่างๆ และรองรับการปรับแต่งข้อมูลจำเพาะ

ข้อมูลจำเพาะ:
