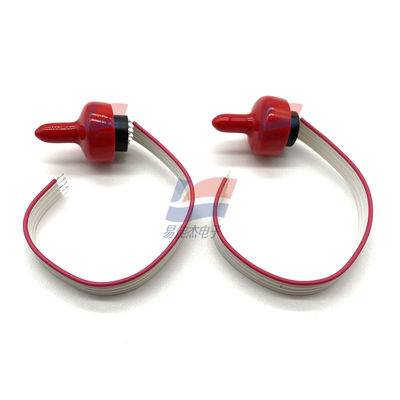

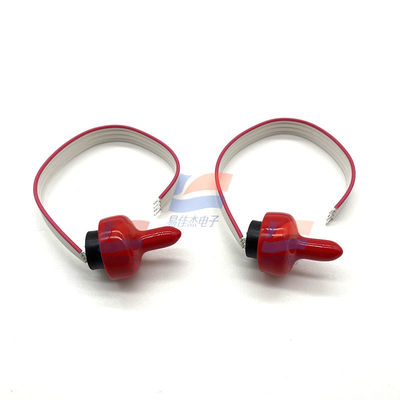

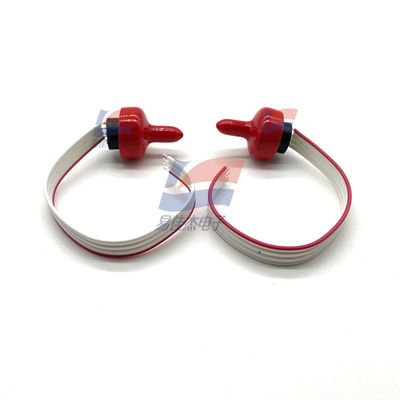

เซ็นเซอร์วัดแรงดัน YJJ NPI-19A-CZ021GH ใช้ในเครื่องมือทางการแพทย์ชีวภาพที่มีแรงดัน 2.5 psi

คำอธิบายผลิตภัณฑ์:

เซ็นเซอร์วัดความดัน YJJ NPI-19A-CZ021GH ใช้ในเครื่องมือชีวการแพทย์ที่มีแรงดัน 2.5 Psi

คุณสมบัติ:

พารามิเตอร์หลักและการใช้งานของเซ็นเซอร์วัดความดัน NPI-19A-CZ021GH มีดังนี้:
คำอธิบายพารามิเตอร์
‌แรงดันใช้งาน‌: 17.2 KPa
‌แรงดันไฟฟ้าขาออก‌: แรงดันไฟฟ้าขาออกแตกต่างกันไปขึ้นอยู่กับการกำหนดค่า ตัวอย่างเช่น รุ่นกระแสคงที่สามารถให้กระแสไฟออก 1.5mA
แรงดันไฟฟ้าจ่ายไฟ: บางการกำหนดค่ารองรับแหล่งจ่ายไฟ 10V
อุณหภูมิในการทำงาน: สูงสุด 125℃
รูปแบบบรรจุภัณฑ์: ใช้โครงสร้างแกนกลางที่เติมน้ำมัน
ประเภทอินเทอร์เฟซ: รองรับการเดินสายแบบยืดหยุ่นหรือพอร์ตชนิด N
การใช้งานหลัก
‌การตรวจสอบการตกตะกอน‌: เหมาะสำหรับการตรวจสอบการเคลื่อนที่ในสถานการณ์ต่างๆ เช่น รางรถไฟและฐานรากอาคาร
เหมาะสำหรับสภาพแวดล้อมที่รุนแรง: ติดตั้งฉนวนกลางและออกแบบแกนกลางที่เติมน้ำมัน สามารถทนต่อความชื้นสูง การสั่นสะเทือน และสภาพการทำงานที่รุนแรงอื่นๆ

ข้อมูลจำเพาะโดยละเอียดของเซ็นเซอร์วัดความดัน NPI-19A-CZ021GH
NPI-19A-CZ021GH เป็นเซ็นเซอร์วัดความดันระดับอุตสาหกรรมจากซีรีส์ NPI-19 ของ NovaSensor ซึ่งเป็นแบรนด์ภายใต้ Amphenol ได้รับการออกแบบมาเป็นหลักสำหรับสถานการณ์การวัดแรงดันต่ำ โดยใช้เทคโนโลยีฉนวนไดอิเล็กทริกและกระบวนการตรวจจับแบบ piezoresistive ซึ่งผสมผสานความแม่นยำสูงและความน่าเชื่อถือสูง ต่อไปนี้เป็นพารามิเตอร์โดยละเอียดและข้อมูลสำคัญ:
1. พารามิเตอร์ทางเทคนิคหลัก
1.1 พารามิเตอร์ที่เกี่ยวข้องกับแรงดัน
ประเภทการวัด: แรงดันเกจ
ช่วงการวัดมาตรฐาน: 0~2.5 psi (เทียบเท่า 0~17.2 kPa, 1 psi ≈ 7 kPa)
แรงดันเกินพิกัดสูงสุด: 3 เท่าของแรงดันพิกัด (สำหรับแหล่งจ่ายไฟกระแสคงที่), 2 เท่าของแรงดันพิกัด (สำหรับแหล่งจ่ายไฟแรงดันคงที่)
ความแม่นยำคงที่: ±0.1% FSO (ค่าทั่วไป), ±0.5% FSO (ค่าสูงสุด) รวมถึงข้อผิดพลาดเชิงเส้น ความสามารถในการทำซ้ำ และฮิสเทรีซิส
ช่วงการชดเชยอุณหภูมิ: 0~70℃ (32~158°F) ข้อผิดพลาดของอุณหภูมิสูงสุดหลังจากการชดเชยคือ ≤0.75% FSO

พารามิเตอร์ด้านสิ่งแวดล้อมและกายภาพ
2.1 การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -40~125℃ (-40~257°F)
อุณหภูมิในการจัดเก็บ: -40~125℃ (-40~257°F)
การปรับตัวด้านความชื้น: ไม่มีข้อบ่งชี้ที่ชัดเจน แนะนำให้หลีกเลี่ยงสภาพแวดล้อมการควบแน่น (เข้ากันได้กับความชื้นในอุตสาหกรรมทั่วไป)
ความต้านทานการสั่นสะเทือน: รองรับสภาพแวดล้อมการสั่นสะเทือนในอุตสาหกรรมทั่วไปที่ความถี่ 20~2000Hz (ไม่ได้ระบุค่าเฉพาะ โปรดดูคุณลักษณะของซีรีส์)
ความต้านทานแรงกระแทก: รองรับความแข็งแรงของแรงกระแทกระดับอุตสาหกรรมภายใต้พัลส์ 11ms (อ้างอิงถึงลักษณะความต้านทานแรงกระแทก 100g ของซีรีส์)
2.2 พารามิเตอร์ทางกายภาพและโครงสร้าง
วัสดุหลัก: ไดอะแฟรมฉนวนสแตนเลส 316 เข้ากันได้กับสื่อปรับตัว 316SS (ทนต่อการกัดกร่อนได้ดี)
ข้อมูลจำเพาะของขนาด: โครงสร้างทรงกระบอก เส้นผ่านศูนย์กลาง 18.8~19 มม. ความยาว 7~7.1 มม. (ขนาดมาตรฐาน NPI-19 series)
น้ำหนัก: ประมาณ 10 กรัม (การออกแบบน้ำหนักเบา ง่ายต่อการรวมเข้าด้วยกัน)
พอร์ตแรงดัน: ไม่มีพอร์ตในตัว (ต้องจับคู่กับโมดูลพอร์ตแบบปรับตัวได้) รองรับการออกแบบซีลแบบเชื่อม/ซีลด้านข้าง ตัวเลือกอินเทอร์เฟซเกลียว เช่น 1/2"-20 UNF, 1/4"-18 NPT
ข้อมูลจำเพาะการซีล: การกำหนดค่า Type A รวมถึงโอริง (ขนาด φ16.76×0.99 มม.) เพื่อให้มั่นใจถึงประสิทธิภาพการซีล
รูปแบบบรรจุภัณฑ์: ท่อ (บรรจุภัณฑ์แบบท่อ) สะดวกสำหรับการจัดเก็บและการขนส่ง
3. คุณสมบัติผลิตภัณฑ์และสถานการณ์การใช้งาน
3.1 ข้อได้เปรียบหลัก
การออกแบบฉนวนไดอิเล็กทริก: ชิปเซ็นเซอร์ถูกบรรจุในช่องที่เติมน้ำมัน และสื่อการวัดถูกแยกออกจากกันด้วยไดอะแฟรมสแตนเลส เพื่อหลีกเลี่ยงความเสียหายของชิปที่เกิดจากการกัดกร่อนหรือมลพิษ
เทคโนโลยีขั้นสูง: ใช้เทคโนโลยีการตรวจจับแบบ piezoresistive Senstable® และพื้นผิวเซรามิกแบบไฮบริดรวมเครือข่ายตัวต้านทานการชดเชยอุณหภูมิ พร้อมความเสถียรที่ยอดเยี่ยม
โหมดแหล่งจ่ายไฟคู่: รองรับแหล่งจ่ายไฟกระแสคงที่ (1.5mA) หรือแรงดันไฟฟ้าคงที่ (10V DC) ปรับให้เข้ากับข้อกำหนดการออกแบบระบบที่แตกต่างกัน
อายุการใช้งานยาวนาน: อายุการใช้งานของวงจรแรงดันประมาณ 10 ล้านครั้ง พร้อมการดริฟท์ในระยะยาวขนาดเล็กและความทนทานที่แข็งแกร่งในสถานการณ์อุตสาหกรรม
3.2 การใช้งานทั่วไป
ระบบควบคุมแรงดันของเหลว/ก๊าซ การตรวจจับกระบวนการทางอุตสาหกรรมและการควบคุมอัตโนมัติ
การจัดการพลังงาน ระบบรักษาสิ่งแวดล้อมและการบำบัดน้ำ (เช่น การตรวจจับระดับน้ำของสะพาน)
ระบบนำทางทางทะเล อุปกรณ์ทำความเย็นและผลิตออกซิเจน ระบบเครื่องยนต์ดีเซล อุปกรณ์เครื่องจักรกลการเกษตร
ระบบ HVAC (เครื่องทำความร้อน การระบายอากาศ และเครื่องปรับอากาศ) เครื่องมือชีวการแพทย์ และสถานการณ์การวัดแรงดันต่ำและความแม่นยำสูงอื่นๆ
4. หมายเหตุเพิ่มเติม
รุ่นนี้เป็นของรุ่นแรงดันต่ำของซีรีส์ NPI-19 สำหรับช่วงการวัดที่สูงขึ้น (เช่น 0~300 psi) คุณสามารถอ้างอิงถึงรุ่น NPI-19 VC ของซีรีส์เดียวกัน สำหรับคำจำกัดความของพินโดยละเอียด โครงการปรับพอร์ต หรือเส้นโค้งข้อผิดพลาดของอุณหภูมิที่สมบูรณ์ คุณสามารถอ้างอิงถึงคู่มือทางเทคนิคของซีรีส์ NPI-19 อย่างเป็นทางการของ Amphenol หรือติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตของแบรนด์เพื่อรับการสนับสนุนที่กำหนดเอง
