YJJ 26PCAFA6D เซ็นเซอร์วัดแรงดัน 1Psi ใช้ในอุตสาหกรรมระบบอัตโนมัติของอุปกรณ์ทางการแพทย์

คำอธิบายผลิตภัณฑ์:

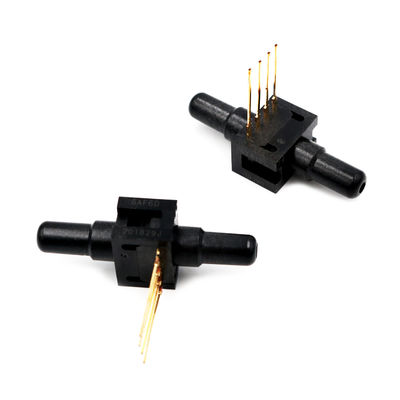

เซ็นเซอร์ความดัน YJJ 26PCAFA6D 1Psi ใช้ในด้านระบบอัตโนมัติทางอุตสาหกรรมของอุปกรณ์ทางการแพทย์

คุณสมบัติ:

เซ็นเซอร์ความดัน 22/24/26PC Series

เกจและดิฟเฟอเรนเชียล/ไม่ได้ขยายสัญญาณ

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

เซ็นเซอร์เกจ

ความดันถูกนำไปใช้กับพอร์ต P2 พอร์ต P1 ระบายอากาศสู่ความดันบรรยากาศ

ขนาดการติดตั้ง (สำหรับการอ้างอิงเท่านั้น)

1 x 4 การสิ้นสุด (สไตล์ 1), พอร์ตตรง (สไตล์ A)

พิน 1 มีรอยบาก และแสดงทางด้านขวาของแพ็คเกจ พิน 2 อยู่ถัดจากพิน 1 เป็นต้น

แรงดันไฟฟ้ากระตุ้น — 10.0 16.0 Vdc

เวลาตอบสนอง — — 1.0 ms

ความต้านทานอินพุต 5.5 k 7.5 k 11.5 k โอห์ม

ความต้านทานเอาต์พุต 1.5 k 2.5 k 3.0 k โอห์ม

ช่วง P2>P1(1) ต่ำสุด ทั่วไป สูงสุด

0 ถึง 1 14.7 16.7 18.7 mV

0 ถึง 5 47 50 53 mV

0 ถึง 15 96 100 104 mV

ออฟเซ็ต Null ต่ำสุด ทั่วไป สูงสุด

0 ถึง 1 -2.0 0 +2.0 mV

0 ถึง 5 -2.0 0 +2.0 mV

0 ถึง 15 -2.0 0 +2.0 mV

-ity (BFSL P2>P1) ทั่วไป สูงสุด

0 ถึง 1 — ±0.50 ±1.75 % ช่วง

0 ถึง 5 — ±0.50 ±1.5 % ช่วง

0 ถึง 15 — ±0.50 ±1.0 % ช่วง

Null Shift 25 °C ถึง 0 °C, 25 °C ถึง 50°C(2) ทั่วไป สูงสุด

0 ถึง 1 — — ±1.0 mV

0 ถึง 5 — — ±1.0 mV

0 ถึง 15 — — ±1.0 mV

Span Shift 25 °C ถึง 0 °C, 25 °C ถึง 50°C(2) ทั่วไป สูงสุด

0 ถึง 1 — ±1.5 ±4.5 % ช่วง

0 ถึง 5 — ±1.0 ±1.7 % ช่วง

0 ถึง 15 — ±0.75 ±1.5 % ช่วง

ความสามารถในการทำซ้ำและฮิสเทรีซิส ทั่วไป สูงสุด

0 ถึง 1 — ±0.2 — % ช่วง

0 ถึง 5 — ±0.2 — % ช่วง

0 ถึง 15 — ±0.2 — % ช่วง

แรงดันเกิน P2>P1; P1>P2 ทั่วไป สูงสุด

0 ถึง 1 — — 20 psi

0 ถึง 5 — — 20 psi

0 ถึง 15 — — 45 psi

หมายเหตุ:

1. ช่วงคือความแตกต่างทางพีชคณิตระหว่างเอาต์พุตที่แรงดันใช้งานสูงสุดและเอาต์พุตที่ 0 psi

2. ข้อผิดพลาดของอุณหภูมิคำนวณโดยเทียบกับ 25 °C

ข้อมูลจำเพาะ

คำอธิบายลักษณะ

อุณหภูมิในการจัดเก็บ -55 °C ถึง 100 °C [-67 °F ถึง 212 °F]

อุณหภูมิในการทำงาน -40 °C ถึง 85 °C [-40 °F ถึง 185 °F]

อุณหภูมิที่ชดเชย 0 °C ถึง 50 °C [32 °F ถึง 122 °F]

พินการจัดตำแหน่ง พินเส้นผ่านศูนย์กลาง 0,86 มม. [0.034 นิ้ว] ยื่นผ่าน PCB

เส้นผ่านศูนย์กลางพอร์ต 1,88 มม. [0.074 นิ้ว] ใช้ท่อ ID มาตรฐาน 0,59 มม. [0.0625 นิ้ว]

การวางแนวพอร์ต ขนานกับ PCB (โปรไฟล์ต่ำบนบอร์ด)

คุณสมบัติ Pick Up คุณสมบัติ 3,18 มม. [0.125 นิ้ว] บนฝาครอบพอร์ต

SMT Solder · Sn 96.5 Ag 3.5 No Clean Flux

· Sn 63 Pb 37 No Clean Flux

SMT Reflow Profile อุณหภูมิสูงสุดสูงสุด 260 °C [500 °F] เป็นเวลา 10 วินาที

ความเข้ากันได้ของสื่อ ทั้งสองพอร์ตจำกัดเฉพาะสื่อที่เข้ากันได้กับ polyphthalamide,

fluorosilicone และซิลิคอน

การรับรองคุณสมบัติ Shock ทดสอบถึง 150 g

การสั่นสะเทือน MIL-STD-202 วิธีการ 213

(150 g ครึ่งไซน์ 11 ms)

น้ำหนัก 0.5 กรัม [0.0176 ออนซ์]

ข้อมูลจำเพาะ:
