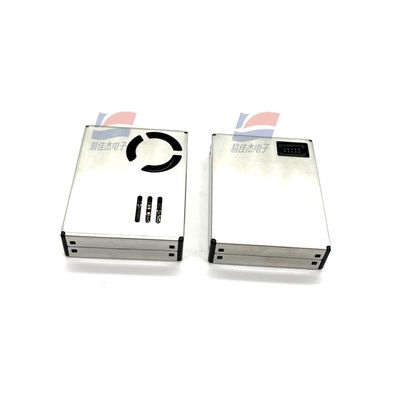

YJJ PMS9103M เครื่องตรวจจับสารละอองประเภทกระจายเลเซอร์ ใช้ในการติดตามปริมาณสารละอองในอากาศ

คําอธิบายสินค้า:

YJJ PMS9103M เครื่องตรวจจับสารละอองประเภทกระจายเลเซอร์ ใช้ในการติดตามปริมาณสารละอองในอากาศ

ลักษณะ:

PMS9103M เป็นเซ็นเซอร์อนุภาคแบบดิจิตอลที่ใช้ทั่วไป โดยใช้หลักการแพร่กระจายเลเซอร์มันสามารถรวบรวมและคํานวณจํานวนของสารละอองในอากาศที่มีกว้างที่แตกต่างกันต่อต่อเนื่องต่อหน่วยปริมาตร, และแปลงมันให้เป็นปริมาณปริมาณมวล ซึ่งจะนําออกมาผ่านอินเตอร์เฟซดิจิตอล

ด้านล่างนี้คือการอธิบายรายละเอียดของปริมาตรหลักของมัน:

รายละเอียดเทคนิค

ระยะการวัดอนุภาค: รองรับช่องขนาดอนุภาคสามช่อง: 0.3 - 1.0 μm, 1.0 - 2.5 μm และ 2.5 - 10 μm

ประสิทธิภาพการนับอนุภาค: 50% ในขนาดอนุภาค 0.3 μm และ ≥ 98% ในขนาดอนุภาค ≥ 0.5 μm

ระยะการวัดที่มีประสิทธิภาพของปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ

ระยะยาวสุดของปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ

ความละเอียด: 1 ไมโครกรัมต่อเมตร立方 (μg/m3)

ความคงที่: ภายในช่วง 100 ถึง 500 μg/m3 มันคือ ± 10% (ค่ามาตรฐาน PM2.5) ภายในช่วง 0 ถึง 100 μg/m3 มันคือ ± 10 μg/m3

ปริมาตรการเก็บตัวอย่าง: 0.1 ลิตร (ลิตร)

เวลาตอบสนอง: เวลาตอบสนองครั้งเดียว < 1 วินาที, เวลาตอบสนองทั้งหมด ≤ 10 วินาที

ความต้องการไฟฟ้า: กระแสไฟฟ้าแบบตรงกัน: ค่าเฉพาะ: 5.0V ค่าขั้นต่ํา: 4.5V ค่าสูงสุด: 5.5V กระแสทํางาน: ≤ 100 mA กระแสรอคอย: ≤ 2 mA

ระดับอินเตอร์เฟซข้อมูล: ระดับ TTL, ล็อกติก 3.3V (ระดับต่ํา < 0.8V, ระดับสูง > 2.7V)

สภาพแวดล้อมการทํางาน: ระยะอุณหภูมิ -10 ถึง +60°C, ความชื้น 0 ถึง 95% (ไม่มีการปนเปื้อน)

สภาพแวดล้อมในการเก็บรักษา: อุณหภูมิ -40 - + 85 องศาเซลเซียส

ความน่าเชื่อถือ: ช่วงเวลาเฉลี่ยระหว่างความผิดพลาด (MTBF) ≥ 5 ปี

ขนาด: ขนาดสูงสุด 48 × 40 × 12 มิลลิเมตร (มิลลิเมตร)

การนิยามอินเตอร์เฟซ

PMS9103M ใช้อินเตอร์เฟซ 8 ปิน ความหมายของปินคือดังนี้:

PIN1 (VCC): พลังงานไฟฟ้าบวก (+5V)

PIN2 (GND): การให้พลังงานลบ

PIN3 (SET): ปินการตั้งค่า ระดับ TTL @ 3.3V ระดับสูงหรือวงจรเปิดเป็นภาวะการทํางานปกติ ระดับต่ําเป็นภาวะหลับ

PIN4 (RXD): ปินรับพอร์ตลําดับ, ระดับ TTL @ 3.3V

PIN5 (TXD): ปินส่งสายพานลําดับ, ระดับ TTL @ 3.3V

PIN6 (RESET): สัญญาณการตั้งค่าใหม่ของโมดูล ระดับ TTL @ 3.3V การตั้งค่าใหม่ระดับต่ํา

PIN7, PIN8: NC (ไม่มีการเชื่อมต่อ) หมายเหตุให้ความสนใจ

เซนเซอร์ต้องการพลังงาน 5V แต่ปินการสื่อสารและการควบคุมต้องการระดับ 3.3V หาก MCU ที่ใช้พลังงาน 5V ติดต่อ, วงจรแปลงระดับต้องเพิ่ม

ปิ้น SET และ RESET มีตัวต่อต้านดึงในตัว และสามารถปล่อยให้ลอยเมื่อไม่ใช้งาน

เมื่อใช้ฟังก์ชันหลับ พัดลมต้องใช้เวลาอย่างน้อย 30 วินาทีในการทํางานใหม่แนะนําให้เวลาการทํางานหลังจากตื่นจากนอนไม่น้อยกว่า 30 วินาทีเพื่อให้แน่ใจว่าข้อมูลถูกต้อง.

รายละเอียด:
