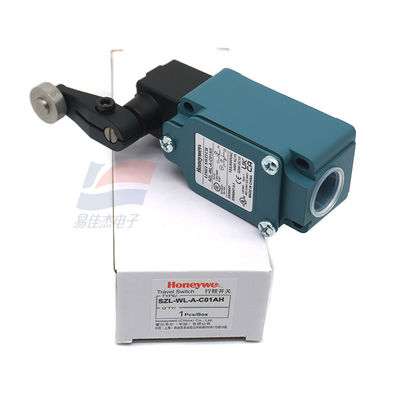

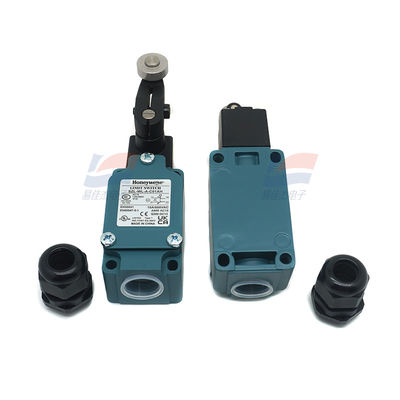

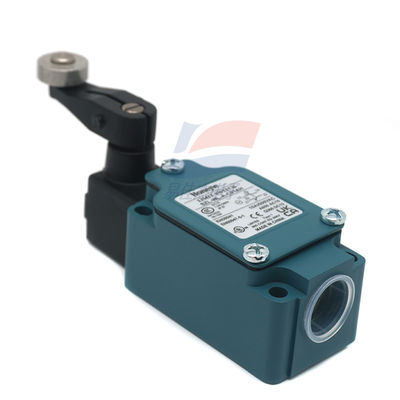

YJJ SZL-VL-SJ-N เครื่องเปลี่ยนขีดจํากัดขนาดเล็ก ใช้เครื่องจักร อุปกรณ์อื่น ๆ สําหรับฉากอุตสาหกรรมที่มีลักษณะพื้นที่จํากัด: ปริมาตรไฟฟ้า ปริมาตรประเภทเฉพาะใน

คำอธิบายผลิตภัณฑ์:

สวิตช์จำกัดขนาดเล็ก YJJ SZL-VL-S-J-N ใช้สำหรับเครื่องจักรและอุปกรณ์อื่นๆ สำหรับสถานการณ์อุตสาหกรรมที่มีพื้นที่จำกัด

คุณสมบัติ:

พารามิเตอร์ทางไฟฟ้า

หมวดหมู่พารามิเตอร์ ตัวบ่งชี้เฉพาะ

แรงดันไฟฟ้าพิกัด สูงสุด AC 380VAC, สูงสุด DC 220VDC

กระแสไฟฟ้าพิกัด วงจร AC (AC - 15) 0.5A, วงจร DC (DC - 13) 0.05A

การกำหนดค่าหน้าสัมผัส ขั้วเดี่ยวสองทาง (SPDT) รวมถึงหน้าสัมผัสปกติเปิดและปกติปิด โดยใช้การออกแบบบังคับให้เปิด วัสดุหน้าสัมผัสเป็นโลหะผสมเงิน

กระแสความร้อน กระแสความร้อนสามารถเข้าถึง 10A ที่ 250VAC

ประสิทธิภาพฉนวนไฟฟ้า แรงดันไฟฟ้าทนต่อพัลส์ 2500VDC, แรงดันไฟฟ้าฉนวนระหว่างขั้วต่อและตัวเรือนของตัวเรือนโลหะ 1890VAC

ความถี่ในการทำงาน ความถี่ในการทำงานทางกลสูงถึง 120 ครั้ง/นาที, ความถี่ในการทำงานทางไฟฟ้าสูงถึง 30 ครั้ง/นาที

พารามิเตอร์ทางกลและการทำงาน

หมวดหมู่พารามิเตอร์ ตัวบ่งชี้เฉพาะ

ตัวกระตุ้น ตัวกระตุ้นลูกกลิ้งเหล็กปรับได้แบบติดตั้งด้านข้าง, ความยาวตัวกระตุ้น 6.5 มม.

แรงในการทำงาน แรงในการทำงานสูงสุด 18N

ความเร็วในการทำงาน เข้ากันได้กับช่วงความเร็วในการทำงาน 0.05 มม./วินาที - 2 ม./วินาที เข้ากันได้กับข้อกำหนดการทริกเกอร์ในสภาพการทำงานที่แตกต่างกัน

อายุการใช้งานทางกล สูงสุด 10 ล้านรอบ (สภาพการทำงาน 120 ครั้ง/นาที)

อายุการใช้งานทางไฟฟ้า โหลดความต้านทานพิกัด สูงสุด 500,000 รอบ (สภาพการทำงาน 30 ครั้ง/นาที)

พารามิเตอร์ด้านสิ่งแวดล้อมและการป้องกัน

หมวดหมู่พารามิเตอร์ ตัวบ่งชี้เฉพาะ

อุณหภูมิในการทำงาน ช่วงอุณหภูมิที่ใช้งานได้ -20℃ - 70℃ เข้ากันได้กับอุณหภูมิปกติของอุตสาหกรรมส่วนใหญ่และสถานการณ์อุณหภูมิต่ำ-สูงปานกลาง

ความชื้นในการทำงาน ทนทานต่อสภาพแวดล้อมที่มีความชื้นสูง 95% RH การออกแบบที่ปิดสนิทสามารถรับมือกับอิทธิพลของสภาวะที่ชื้น

ระดับการป้องกัน IP67 มีความสามารถในการกันน้ำและกันฝุ่นได้ดี เข้ากันได้กับสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่นและชื้น

ความต้านทานต่อแรงกระแทกและการสั่นสะเทือน ทนทานต่อแรงกระแทก 30g (ตามมาตรฐาน IEC 60068 - 2 - 27); ทนทานต่อสภาพแวดล้อมการสั่นสะเทือน 10g, 10Hz - 55Hz

ระดับมลพิษ เข้ากันได้กับสภาพแวดล้อมมลพิษระดับ 3 เข้ากันได้กับสถานการณ์อุตสาหกรรมที่ซับซ้อนที่มีมลพิษนำไฟฟ้าจำนวนมาก

พารามิเตอร์ทางกายภาพและการรับรอง

หมวดหมู่พารามิเตอร์ ตัวบ่งชี้เฉพาะ

ตัวเรือนและวัสดุ ตัวเรือนเป็นวัสดุโลหะหล่อขึ้นรูป รวมกับฝาครอบพลาสติกเทอร์โมพลาสติกทนไฟที่เติมด้วยแก้ว โครงสร้างแข็งแรง

น้ำหนัก น้ำหนักอยู่ระหว่าง 120 - 150g สะดวกสำหรับการติดตั้งและการใช้งาน

วิธีการติดตั้ง รองรับการเชื่อมต่อท่อร้อยสายหรือการเชื่อมต่อขั้วต่อแบบซีลสายเคเบิล ขนาดศูนย์กลางการติดตั้งคือ 21 มม.×56 มม. เข้ากันได้กับพื้นที่ติดตั้งที่แคบ
