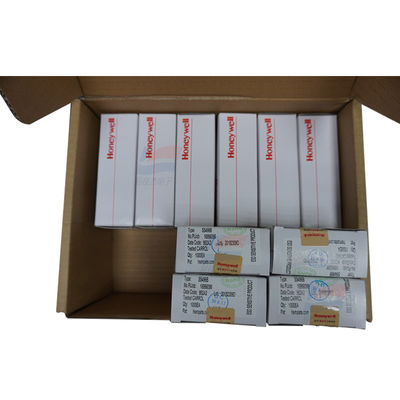

YJJ SS496A เครื่องตรวจจับผลลัพธ์ฮอลล์แบบเส้นตรง สถานการณ์ที่ใช้ เช่น การตรวจจับตําแหน่งและการควบคุมมอเตอร์

คําอธิบายสินค้า:

SS496A เครื่องตรวจจับอาการฮอลล์แบบเส้นตรง สถานการณ์ที่ใช้ เช่น การตรวจจับตําแหน่งและการควบคุมมอเตอร์

ลักษณะ:

SS496A เป็นเซ็นเซอร์ประสิทธิภาพฮอลล์เชิงเส้นประเภทอัตราส่วนที่เปิดตัวโดยฮันนี่เวลล์ ความดันการออกเป็นเชิงเส้นที่เกี่ยวข้องกับความเข้มข้นของสนามแม่เหล็กมันเหมาะสําหรับการใช้งาน เช่น การตรวจจับตําแหน่ง, การวัดความเร็วและการควบคุมมอเตอร์

ปริมาตรการตรวจจับแกน

ประเภทพารามิเตอร์ ตัวชี้วัดเฉพาะ

ประเภทการตรวจจับ ประเภทอัตราต่อเนื่อง ลิเนียร์ฮอลล์ อัตราต่อเนื่องของแรงกระหน่ําออกเปลี่ยนแบบเส้นตรงกับความเข้มข้นของสนามแม่เหล็ก

ระยะการวัดสนามแม่เหล็ก −670 แก๊ส ถึง +670 แก๊ส (เช่น −67 mT ถึง +67 mT)

ความรู้สึก ค่าปกติ 1.5 mV/G, บางข้อมูลแสดงค่าปกติ 2.7 mV/G, สามารถจับการเปลี่ยนแปลงที่ละเอียดในสนามแม่เหล็กได้อย่างแม่นยํา

ความดันออกจุดศูนย์ 0 สภาพสนามแม่เหล็ก Gauss ค่าเฉพาะ 2.5V ± 0.075V (เข้ากันได้กับกรณีการจําหน่ายพลังงาน 5V)

ระยะความแรงกดออก ขั้นต่ํา 0.2V ถึง (แรงกดไฟฟ้า - 0.2V)

Linearity ความผิดพลาดเชิงเส้นไม่เกิน 1.5% ของขนาดเต็ม, รับประกันความแม่นยําเชิงเส้นของสนามแม่เหล็กและการแปลงแรงดัน

การเคลื่อนไหวของอุณหภูมิ การเคลื่อนไหวของจุดศูนย์ ±0.04% - ±0.07%/°C; การเคลื่อนไหวของความรู้สึก ≤ -0.00% ถึง +0.07%/°C เมื่อ < 25°C, ≤ -0.02% ถึง +0.06%/°C เมื่อ ≥ 25°C, ผลงานคงที่ในสภาพแวดล้อมอุณหภูมิสูง

เวลาตอบสนอง สูงสุด 1μs เหมาะสําหรับกรณีการตรวจจับสนามแม่เหล็กแบบไดนามิกความเร็วสูง

ปริมาตรไฟฟ้า

ประเภทพารามิเตอร์ ตัวชี้วัดเฉพาะ

ความกระชับกําลังทํางาน ขั้นต่ํา 4.5V, ขั้นต่ํา 10.5V, ความกระชับกําลังไฟฟ้าชื่อเสียง 5V หรือ 9V

กระแสทํางานแบบสแตตติก ค่าเฉพาะ 8mA, บางรายละเอียดแสดงให้เห็นสูงสุด 8700μA, ลักษณะการบริโภคพลังงานที่ต่ํา เหมาะสําหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่

ปัจจุบันผลิตสูงสุดสูงสุด 10mA สามารถขับเคลื่อนโดยตรงบางภาระเล็ก ๆ ไม่จําเป็นต้องใช้วงจรขับเคลื่อนเพิ่มเติม

ปริมาตรสิ่งแวดล้อมและฟิสิกส์

ประเภทพารามิเตอร์ ตัวชี้วัดเฉพาะ

อุณหภูมิการทํางาน -40°C ถึง 150°C เหมาะสําหรับอุตสาหกรรมที่มีอุณหภูมิสูงและภายนอกที่มีอุณหภูมิต่ํา

รูปแบบของแพคเกจ ปกติ TO - 92 แพคเกจเจาะผ่าน, ยังมี SOT - 23 แพคเกจติดอยู่บนพื้นผิว, การออกแบบ 3 ปิน, สะดวกสําหรับการปั่นและการบูรณาการ

ขนาดของบรรจุ TO - 92 ความยาว 4.06mm ความกว้าง 1.6mm ความสูง 3mm ขนาดเล็ก ประหยัดพื้นที่การติดตั้ง

วิธีการติดตั้ง แพ็คเกจผ่านหลุมรองรับการติดตั้งผ่านหลุม แพ็คเกจติดตั้งบนผิวรองรับการติดตั้งบนผิว เหมาะสําหรับความต้องการการออกแบบ PCB ที่แตกต่างกัน

ความสอดคล้องและปริมาตรอื่น ๆ

ประเภทพารามิเตอร์ ตัวชี้วัดเฉพาะ

การรับรองความเป็นมาตราฐาน สอดคล้องกับมาตรฐาน ROHS ของสหภาพยุโรป, ได้รับการจัดอันดับเป็น EAR99 ใน ECCN ของสหรัฐอเมริกา, เป็นที่สอดคล้องกับข้อบังคับความเป็นมาตราฐานของอุปกรณ์อิเล็กทรอนิกส์ในหลายประเทศ

ลักษณะหลัก การต่อต้านหนังเลเซอร์ที่สามารถปรับขนาดเล็กได้ เพื่อเพิ่มความแม่นยําและความมั่นคงของอุณหภูมิใช้สี่องค์ประกอบฮอลล์เซนเซอร์องค์ประกอบเพื่อลดผลกระทบของความเครียดทางกลและความร้อนบนผลิต

ความเหมาะสมกับการใช้งาน เหมาะสมกับการตรวจจับตําแหน่ง rotor มอเตอร์ brushless, การวัดความเร็ว, การตรวจจับการย้ายที่ควบคุมอุตสาหกรรมและฉากอิเล็กทรอนิกส์ลูกค้ามีความละเอียดสูงกว่า 1 μm.
