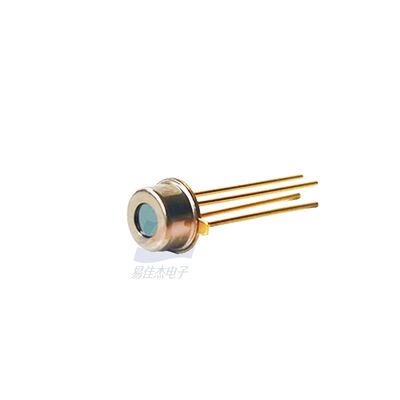

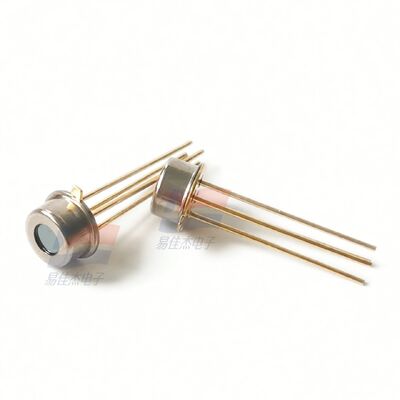

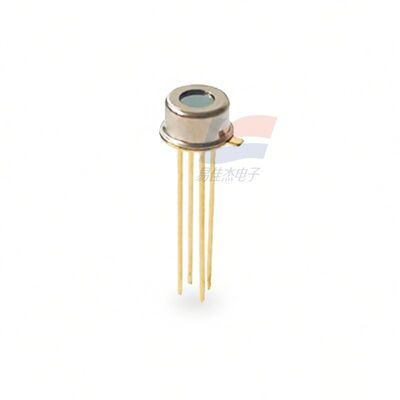

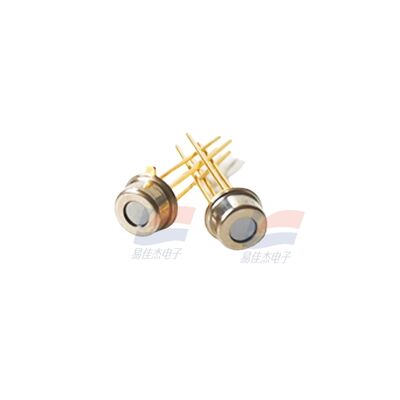

MRT313 MRT511 เซ็นเซอร์เทอร์โมไพล์ ปืนวัดไข้หน้าผาก โพรบวัดอุณหภูมิแบบไม่สัมผัส ส่วนประกอบของเครื่องวัดอุณหภูมิ

MRT313 MRT511 Thermopile Sensor ปืนอุณหภูมิหน้าผากอุณหภูมิ Probe เครื่องวัดอุณหภูมิแบบไม่สัมผัสส่วนประกอบ

1. หลักการทำงานหลัก:

MRT313 ทำงานโดยใช้เทอร์โมไพล์และหลักการตรวจจับรังสีอินฟราเรด:

• โดยผสานรวมชิปเซ็นเซอร์เทอร์โมไพล์และตัวกรอง IR ที่มีการส่งผ่านข้อมูลสูง (ปรับให้เหมาะสมสำหรับความยาวคลื่น 8–14 μm ซึ่งตรงกับความยาวคลื่นรังสีอินฟราเรดสูงสุดของร่างกายมนุษย์)
• เมื่อเซ็นเซอร์เล็งไปที่หน้าผากของมนุษย์ ชิปเทอร์โมไพล์จะดูดซับรังสีอินฟราเรดที่ปล่อยออกมาจากผิวหนัง พลังงานที่ดูดซับจะสร้างความแตกต่างของอุณหภูมิระหว่างจุดเชื่อมต่อร้อนและเย็นของเทอร์โมไพล์ ซึ่งเหนี่ยวนำแรงดันไฟฟ้า Seebeck ตามสัดส่วน
• สัญญาณแรงดันไฟฟ้าเอาท์พุตได้รับการประมวลผลโดยวงจรปรับสภาพสัญญาณ (เช่น การขยายสัญญาณ การสอบเทียบ) เพื่อแปลงเป็นค่าอุณหภูมิร่างกายที่แม่นยำ

2. คุณสมบัติที่สำคัญ:

1. การปรับอุณหภูมิร่างกายมนุษย์ให้เหมาะสม: ฟิลเตอร์ IR 8–14 μm ได้รับการออกแบบมาเพื่อการแผ่รังสีอินฟราเรดในร่างกายมนุษย์ ทำให้มั่นใจในการเลือกสรรที่สูง และขจัดสัญญาณรบกวนจากแสงโดยรอบและแหล่งความร้อนอื่นๆ
2. ความแม่นยำในการวัดสูง: ภายใต้เงื่อนไขการวัดมาตรฐาน (ระยะห่าง: 3–5 ซม. อุณหภูมิแวดล้อม: 25°C) ข้อผิดพลาดในการวัดอุณหภูมิจะอยู่ที่ ≤ ±0.2°C ซึ่งเป็นไปตามข้อกำหนดด้านความแม่นยำของเทอร์โมมิเตอร์ทางการแพทย์และเกรดผู้บริโภค
3. เวลาตอบสนองที่รวดเร็ว: เวลาตอบสนอง T₉₀ ≤ 300 ms ช่วยให้สามารถอ่านอุณหภูมิได้อย่างรวดเร็วโดยไม่ต้องรอนาน
4. การใช้พลังงานต่ำ: การออกแบบที่ใช้พลังงานต่ำเป็นพิเศษพร้อมกระแสไฟในการทำงานทั่วไป ≤ 10 μA เหมาะสำหรับอุปกรณ์พกพาที่ใช้พลังงานแบตเตอรี่ (เช่น เครื่องวัดอุณหภูมิทางหน้าผากแบบมือถือ)
5. การผสานรวมที่กะทัดรัดและง่ายดาย: แพ็คเกจ SMD ขนาดเล็ก โครงสร้างน้ำหนักเบา และการออกแบบที่เข้ากันได้กับพินสำหรับการบัดกรีโดยตรงบนบอร์ด PCB เหมาะสำหรับอุปกรณ์วัดอุณหภูมิขนาดเล็ก
6. การชดเชยอุณหภูมิในตัว: ติดตั้งเทอร์มิสเตอร์ NTC ในตัวสำหรับการตรวจสอบและการชดเชยอุณหภูมิแวดล้อมแบบเรียลไทม์ ช่วยให้มั่นใจในความแม่นยำในการวัดในอุณหภูมิสภาพแวดล้อมที่แตกต่างกัน (10°C–40°C)
7. ประสิทธิภาพระยะยาวที่เสถียร: อัตราการเบี่ยงเบนต่ำ ≤ 0.1°C/ปี ไม่จำเป็นต้องปรับเทียบใหม่บ่อยครั้งตลอดอายุการใช้งาน

3. การใช้งานทั่วไป:

• เครื่องวัดอุณหภูมิทางหน้าผากแบบไม่สัมผัสเกรดทางการแพทย์
• เครื่องวัดอุณหภูมิร่างกายแบบอินฟราเรดระดับผู้บริโภค
• อุปกรณ์ตรวจสอบอุณหภูมิที่สวมใส่ได้อัจฉริยะ (เช่น แถบอัจฉริยะพร้อมการตรวจจับอุณหภูมิ)
• อุปกรณ์คัดกรองอุณหภูมิด้านสาธารณสุข (แบบง่าย)
