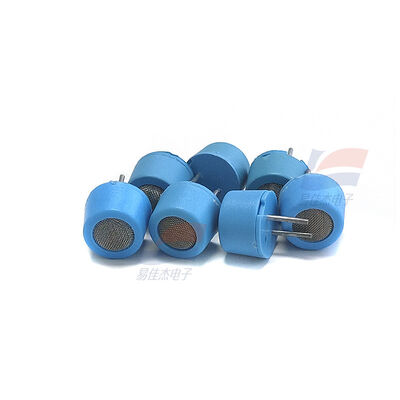

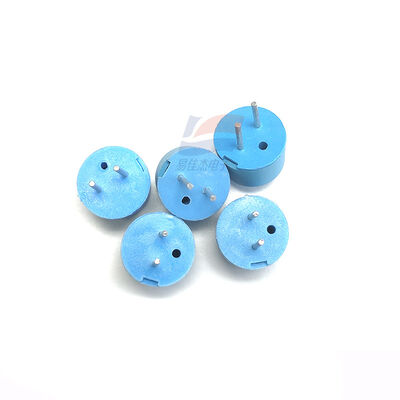

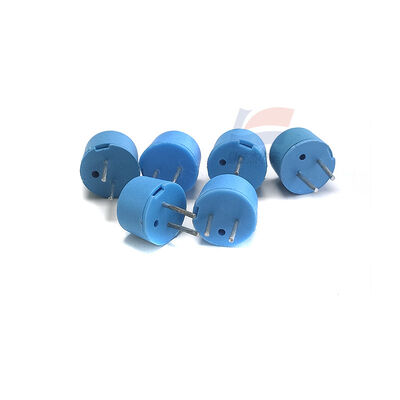

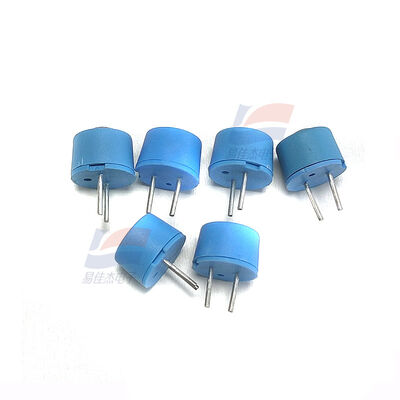

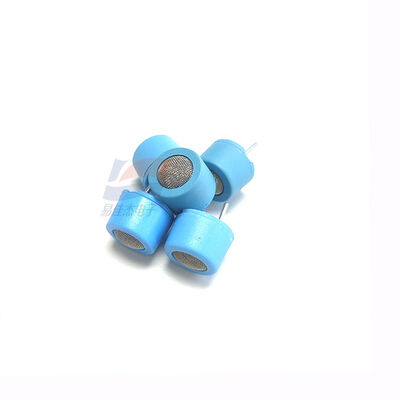

เซ็นเซอร์ตรวจจับก๊าซสารกึ่งตัวนำ YJJ MQ-D1 สำหรับตรวจจับก๊าซรั่วไหลในครัวเรือน

คําอธิบายสินค้า:

YJJ MQ-D1 เซ็นเซอร์การตรวจจับแก๊สครึ่งตัวนําสําหรับการตรวจสอบการรั่วไหลของแก๊สในครัวเรือน

ลักษณะ:

เครื่องตรวจจับก๊าซก๊าซเผาไหม้ MQ-D1 เป็นส่วนหนึ่งของรุ่น MQ-D ที่ใช้พลังงานต่ํา สามารถตรวจจับก๊าซและควันได้หลายประเภท มีราคาถูก และวงจรเรียบง่ายและใช้เป็นหลักในการตรวจสอบการรั่วไหลของก๊าซในสภาพแวดล้อมของครัวเรือน.

I. ภาพรวมพื้นฐาน

รูปแบบ: MQ-D1

หลักการตรวจจับ: เครื่องตรวจจับก๊าซเมทัลโอไซด์เซมีคอนดักเตอร์ (MOS) ความต้านทานลดลงเมื่อปริมาณก๊าซที่เผาไหม้เพิ่มขึ้น และส่งสัญญาณความดันแบบแอนลาจ

บรรจุ: กระเป๋าโลหะ TO บรรจุ 4 ปิน (ปินสายทําความร้อน 2 + ปินไฟฟ้าสัญญาณ 2)

การตั้งตําแหน่งแกน: การตรวจจับก๊าซเผาไหม้ขนาดกว้างพลังงานต่ํา เมื่อเทียบกับ MQ-2 และ MQ-4 แบบดั้งเดิม โดยใช้พลังงานน้อยและขนาดเล็ก

II. ก๊าซที่ตรวจพบและระยะทาง

1ก๊าซที่สามารถตรวจสอบได้ (ชนิดสเปคเตอร์กว้าง)

ก๊าซธรรมชาติ (เมธาน CH4), ก๊าซ, ก๊าซน้ํามันเหลว (LPG), ไฮโดรเจน, คาร์บอนโมโนออกไซด์ (CO), แอเซติเลน, คันเบนซิน / เคโรเซน, อัลแคน, ควัน, คันเผาไหม้อินทรีย์

2ระยะการวัด

500 ppm ~ 10000 ppm (0,05% ~ 1%), ความรู้สึกที่ดีที่สุดสําหรับเมธาน

มาตรฐานการปรับ: 0.3% (3000 ppm) เมธาน

III ปริมาตรไฟฟ้าครบถ้วน (ใบนิยามโรงงานเดิม)

1. ปารามิเตอร์ไฟฟ้าและเครื่องทําความร้อน

ความดันการทําความร้อน VH: 6.0V DC

ความดันการทํางานในวงจร Vc: ≤ 24V DC

ความต้านทานภาระแบบมาตรฐาน RL = 51Ω

การใช้พลังงานในการทําความร้อน: การออกแบบพลังงานต่ํา, ต่ํากว่าเซ็นเซอร์ MQ แบบปกติมาก

2คุณสมบัติไฟฟ้าของเซ็นเซอร์แก๊ส

ความดันออกอากาศสะอาด: V0 = 0.7 ~ 1.6 V

ความดันออกของก๊าซปรับขนาด (0.3% เมธาน): V1 ≥ 2.5 V

ระยะเวลาการตอบสนอง (T90): ≤ 30 s (ก๊าซบรรลุการออกที่มั่นคง)

ระยะเวลาการฟื้นฟู: ≤ 60 s (ปล่อยก๊าซและกลับสู่ระดับพื้นฐาน)

3สภาพแวดล้อมในการทํางาน

อุณหภูมิการทํางาน: -10°C ∙ +45°C

อุณหภูมิการเก็บรักษา: -20°C ∙ +50°C

ความชื้นของสภาพแวดล้อม: ≤ 90% RH (ไม่มีการปรับความชื้น)

ความดันชั้นบรรยากาศ: 650 ~ 800 mmHg

ความมั่นคงระยะยาว: วงจรการทํางานต่อเนื่อง 24 ชั่วโมง, ความสับสนของแรงดันระดับพื้นฐาน ** ± 15% ภายใน**

4การนิยามปิน (สากล 4 ปิน)

1, 2 ปิน: สายทําความร้อน (VH) (ไม่มีขั้ว)

3, 4 ปิน: ปลายสัญญาณ (Vc/RL) (ทั้งสองปลายของเซ็นเซอร์แก๊ส)

IV ลักษณะหลักของสินค้า

การบริโภคพลังงานที่ต่ํา: การออกแบบการทําความร้อนพลังงานต่ําเฉพาะสําหรับซีรีส์ D เหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่และอุปกรณ์พกพา

ความรู้สึกสูง: ตอบสนองดีกับเมธาน ก๊าซเหลว ก๊าซ ควัน และควันเผาไหม้อินทรีย์

ความมั่นคงในระยะยาวที่ดี, อายุการใช้งานยาวนาน, และทนทานกับสิ่งแวดล้อมที่ดี

วงจรด้านนอกที่เรียบง่าย, เพียงต้องการการประปาพลังงาน + การแยกความแรงกดดันการเก็บตัวอย่าง, ADC ชิปเดียวอ่านโดยตรง

ราคาถูก เหมาะสําหรับการผลิตเครื่องใช้ในครัวเรือนขนาดใหญ่

ต้องการการปรุงความร้อนก่อน (การปรุงความร้อนก่อนเปิดเครื่องเริ่มต้น ≥ 5 นาทีสําหรับการวัดที่มั่นคง)

V. การใช้งานหลักและกรณีการใช้งาน

1. การใช้งานหลัก

เครื่องเตือนการรั่วไหลของก๊าซในครัวเรือน (ก๊าซธรรมชาติ, ก๊าซเหลว, การตรวจพบการรั่วไหลของก๊าซในเมือง)

2การขยายในทุกฉาก

ความปลอดภัยในบ้าน: การตรวจพบการรั่วไหลของก๊าซครัว, การติดตามการรั่วไหลของก๊าซสําหรับเครื่องทําน้ําอุ่นแก๊ส / เตาอบติดผนัง

อุตสาหกรรมและพลเรือน: การตรวจสอบการรั่วไหลของก๊าซเผาไหม้ขนาดเล็ก การตรวจพบการรั่วไหลของก๊าซในท่อ

การติดตามสิ่งแวดล้อม: การตรวจพบการเกินขีดจํากัดของก๊าซที่เผาไหม้ในภายในบ้าน, ควันและควันที่เผาไหม้

การบูรณาการอุปกรณ์ขนาดเล็ก: ป้องกันความปลอดภัยของเตาแก๊ส, โมดูลความปลอดภัยของแก๊สสําหรับอุปกรณ์แห้ง / เครื่องทําความร้อน

อุปกรณ์เรียบง่าย: เครื่องตรวจจับก๊าซพกพา ติดตามก๊าซเผาไหม้ในโรงรถ / ชั้นใต้ดิน เครื่องแจ้งควันง่าย

รายละเอียด:
