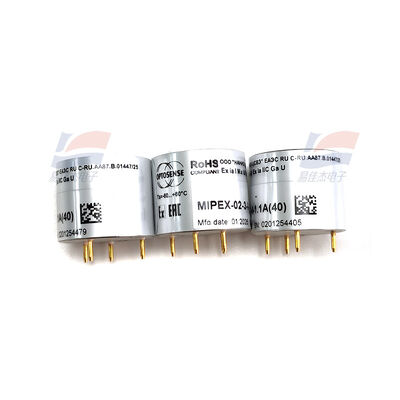

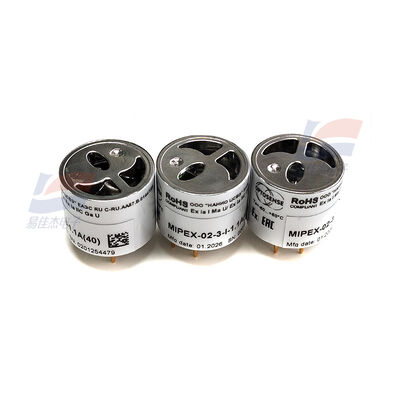

YJJ Mipex-02-3-I-1-1A (40) NDIR เซ็นเซอร์วัดก๊าซอินฟราเรดแบบไม่กระจายแสงสำหรับเหมืองถ่านหิน

คำอธิบายผลิตภัณฑ์:

YJJ Mipex-02-3-I-1-1A (40) NDIR เซ็นเซอร์วัดก๊าซแบบอินฟราเรดแบบไม่กระจายแสงสำหรับเหมืองถ่านหิน

คุณสมบัติ:

หลักการตรวจจับ: เซ็นเซอร์วัดก๊าซแบบอินฟราเรดแบบไม่กระจายแสง NDIR (เฉพาะสำหรับมีเทน CH₄)

การถอดรหัสส่วนต่อท้ายรุ่น

02: MIPEX-02 ซีรีส์พื้นฐาน (อินฟราเรดกำลังต่ำขนาดเล็ก)

3: โครงสร้างโลหะสแตนเลส (โครงสร้างป้องกันการระเบิด)

I: เกรด I ป้องกันการระเบิดสำหรับเหมือง (เกรด I ป้องกันการระเบิดสำหรับเหมืองถ่านหินใต้ดิน)

1: ข้อกำหนดช่วงการวัด

1A: เวอร์ชันฮาร์ดแวร์, การกำหนดพิน, การกำหนดค่าเฟิร์มแวร์

(40): ช่วง 0 - 40% VOL มีเทน (CH₄), รุ่นช่วงสูงพิเศษสำหรับเหมืองถ่านหิน

I. ภาพรวมพื้นฐาน

การตรวจจับก๊าซ: มีเทน CH₄ (ก๊าซธรรมชาติ, ก๊าซเหมือง), ทนทานต่อการรบกวนข้ามจากไฮโดรคาร์บอนสูง

ระดับการป้องกันการระเบิด: Ex ia I Ma (ป้องกันการระเบิดแบบปลอดภัยภายในสำหรับเหมืองใต้ดิน, ใช้ได้กับโซน 0), ระดับการป้องกันการระเบิดสูงสุดเฉพาะสำหรับเหมือง

โครงสร้าง: กระบอกสูบขนาดเล็ก Φ20 มม., พินปลั๊กตรง 4 พิน, ห้องก๊าซสแตนเลสปิดสนิท, แหล่งกำเนิดแสงอินฟราเรดในตัว + ตัวตรวจจับ + MCU, พร้อมการชดเชยอุณหภูมิ

การวางตำแหน่งหลัก: เซ็นเซอร์มีเทนอินฟราเรดช่วงสูง กำลังต่ำ สำหรับก๊าซเหมืองถ่านหินและก๊าซธรรมชาติ แทนที่ชนิดเผาไหม้แบบตัวเร่งปฏิกิริยา ทนทานต่อการเป็นพิษ มีอายุการใช้งานยาวนานมาก และไม่มีปัญหาการทำงานที่ขาดออกซิเจน

II. การตีความรหัสรุ่นแบบข้อความเต็ม

MIPEX-02 - 3 - I - 1 - 1A (40)

ซีรีส์พื้นฐาน เปลือก การป้องกันการระเบิด เกรด ช่วง การตั้งค่า เวอร์ชันฮาร์ดแวร์ ช่วงสุดท้าย

02: อินฟราเรด NDIR มีเทน 3 = สแตนเลส I = เหมืองถ่านหิน เกรด I 1 = ช่วงกว้าง 1A = เฟิร์มแวร์ (40) = 0 - 40% VOL CH₄

III. พารามิเตอร์การวัดหลัก (ข้อมูลจำเพาะจากโรงงานเดิม)

1. ช่วงและการวัดความแม่นยำ

ก๊าซที่วัดได้: มีเทน CH₄ (ก๊าซ)

ช่วงการวัด: 0 - 40% VOL (40) (ช่วงเฉพาะ)

ความแม่นยำในการวัด: ±0.2% VOL (0 - 5%); ± 1.5% ของช่วงเต็ม (ช่วงเต็ม)

ความละเอียด: 0.01% VOL

ความเป็นเชิงเส้น: <1% FS, การสอบเทียบความเป็นเชิงเส้นจากโรงงานในตัว

การรบกวนข้าม: การรบกวนต่ำกับอีเทน, โพรเพน, และอัลเคนอื่นๆ, ความจำเพาะสูงสำหรับมีเทน

2. การตอบสนองและการอุ่นเครื่อง

เวลาอุ่นเครื่อง: ≤120 วินาที (ความเสถียรเมื่อเปิดเครื่อง)

เวลาตอบสนอง T90: ≤5 วินาที (ไม่มีตัวกรองฝุ่น); ≤15 วินาที (มีตัวกรองฝุ่น); ≤8 วินาที

เวลาการกู้คืน: ≤8 วินาที

การดริฟท์ระยะยาว: <0.5% FS / ปี

IV. พารามิเตอร์ทางไฟฟ้าเต็มรูปแบบ

1. การใช้พลังงาน (การใช้พลังงานต่ำมาก, แนะนำแหล่งจ่ายไฟแบตเตอรี่)

แรงดันไฟฟ้าที่ใช้งาน: 3.0 - 4.5 V DC (ทั่วไป 3.3V)

กระแสไฟฟ้าทำงานเฉลี่ย: <0.5mA

การใช้พลังงานโดยรวม: <1.5 mW (เซ็นเซอร์อินฟราเรดที่ใช้พลังงานต่ำที่สุดในอุตสาหกรรม)

การใช้พลังงานขณะสลีป: ระดับ μA

2. สัญญาณเอาต์พุต

อินเทอร์เฟซการสื่อสาร: UART ดิจิทัลเต็มรูปแบบ (พอร์ตอนุกรม TTL)

อัตราการส่งข้อมูล: ค่าเริ่มต้น 9600 bps

รูปแบบข้อมูล: 8N1 (8 บิตข้อมูล, 1 บิตหยุด, ไม่มีพาริตี้)

ในตัว: การชดเชยอุณหภูมิ, การชดเชยความดันบรรยากาศ, การจัดเก็บข้อมูลการสอบเทียบ, การแสดงผลค่าความเข้มข้นโดยตรง, ไม่จำเป็นต้องมีการแปลงอัลกอริทึมภายนอก

3. พารามิเตอร์สภาพแวดล้อมการทำงาน

อุณหภูมิที่ใช้งาน: -40°C ถึง +60°C (รุ่นเหมืองแร่ช่วงอุณหภูมิที่กว้าง เกรด I)

ความชื้นแวดล้อม: 0 - 98% RH (ไม่มีการควบแน่น)

ความดันบรรยากาศ: 80 - 120 kPa

ระดับการป้องกัน: IP54, กันฝุ่นและละอองน้ำ, ห้องก๊าซในตัวกันน้ำไอ

อุณหภูมิในการจัดเก็บ: -55°C ถึง +60°C

V. ขนาดและโครงสร้างทางกายภาพ

ขนาดรูปร่าง: Φ20.3 มม. × 16.6 มม. (ไม่รวมพิน)

เปลือก: สแตนเลส 304 (รุ่น 3), แข็งแรง ทนทานต่อแรงกระแทก, เปลือกป้องกันการระเบิดสำหรับใช้ในเหมือง

น้ำหนัก: 16.6 กรัม (รุ่นสแตนเลส)

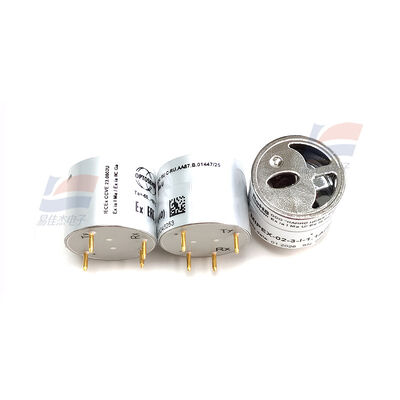

พิน: พินโลหะเสียบตรงมาตรฐาน 4 พิน, บัดกรีตรงกับ PCB

อายุการออกแบบ: ≥10 ปี (ออปติกอินฟราเรดไม่มีวัสดุสิ้นเปลือง, ไม่มีการเป็นพิษของตัวเร่งปฏิกิริยาและการเสื่อมสภาพ)

VI. การรับรองความปลอดภัยจากการระเบิด (คุณสมบัติหลักสำหรับการใช้งานในเหมือง)

มาตรฐานการระเบิด: Ex ia I Ma (IEC 60079 เกรด I สำหรับเหมือง, ปลอดภัยภายใน, ระดับการป้องกันการระเบิดสูงสุด, ใช้ได้กับโซน 0 ในเหมือง)

ใช้ได้กับ: เหมืองถ่านหินใต้ดิน, สภาพแวดล้อมที่มีอันตรายจากมีเทน, ไม่มีประกายไฟ, ไม่มีความเสี่ยงต่อการระเบิด

ข้อเสียของเซ็นเซอร์แบบเผาไหม้ด้วยตัวเร่งปฏิกิริยา: ไม่กลัวการเป็นพิษจากซิลิคอน, ไม่กลัวผลกระทบจากก๊าซความเข้มข้นสูง, ไม่มีการทำงานที่ขาดออกซิเจน

VII. ข้อได้เปรียบหลักของผลิตภัณฑ์

ช่วงกว้างพิเศษ (40): 0 - 40% VOL, ครอบคลุมช่วงอันตรายทั้งหมดของก๊าซเหมือง (ขีดจำกัดล่างของการระเบิด 5% VOL)

การป้องกันการระเบิดสูงสุดสำหรับเหมือง: Ex ia I Ma, โซลูชันเซ็นเซอร์มีเทนอินฟราเรดสำหรับเหมืองใต้ดินที่สอดคล้องเพียงหนึ่งเดียว

การใช้พลังงานต่ำมาก <1.5mW, เข้ากันได้กับอุปกรณ์พกพาที่ใช้แบตเตอรี่, อุปกรณ์ตรวจสอบไร้สาย

ข้อได้เปรียบของหลักการทางแสง: อายุการใช้งาน 10 ปี, ไม่มีการเป็นพิษของตัวเร่งปฏิกิริยา, ความเสถียรสูง, การดริฟท์อุณหภูมิต่ำมาก

การชดเชยเต็มรูปแบบในตัว: การชดเชยอุณหภูมิและความดันบรรยากาศในตัว, การสอบเทียบจากโรงงาน, ชิปเดี่ยวอ่านค่าความเข้มข้นได้โดยตรง

เปลือกสแตนเลสแข็งแรง, ป้องกันฝุ่น, ความชื้น, สภาพแวดล้อมใต้ดินที่รุนแรง

เอาต์พุต UART ดิจิทัล, วงจรเรียบง่ายมาก, ไม่ต้องใช้วงจรปรับสภาพสัญญาณภายนอก

VIII. การใช้งานหลักและสถานการณ์การใช้งาน

1. การใช้งานหลัก การตรวจสอบความเข้มข้นของมีเทนใต้ดินในเหมืองถ่านหิน, การตรวจจับการรั่วไหลของก๊าซธรรมชาติในช่วงกว้าง, การเตือนภัยล่วงหน้าด้านความปลอดภัยของเหมือง

2. การแบ่งส่วนการใช้งาน

อุตสาหกรรมถ่านหินและการทำเหมือง (เป็นหลัก)

เครื่องมือตรวจสอบก๊าซใต้ดิน, เครื่องตรวจจับก๊าซแบบพกพา

เซ็นเซอร์ก๊าซแบบติดตั้งถาวร, สถานีตรวจสอบความปลอดภัยของเหมือง, การตรวจสอบก๊าซออนไลน์ในอุโมงค์

การแจ้งเตือนเกินขีดจำกัดของก๊าซในหน้าเหมืองถ่านหิน, หน้างานขุดเจาะ, อุโมงค์, พื้นที่ปิด

อุตสาหกรรมน้ำมันและก๊าซพลังงาน

การตรวจสอบการรั่วไหลของท่อส่งก๊าซธรรมชาติระยะไกล, สถานีในช่วงกว้าง

การตรวจจับมีเทนความเข้มข้นสูงในแหล่งน้ำมัน, โรงกลั่นและพื้นที่โรงงานเคมี

อุปกรณ์ความปลอดภัยทางอุตสาหกรรม

เครื่องตรวจจับก๊าซที่ติดไฟได้แบบติดตั้งถาวร, เครื่องวิเคราะห์ก๊าซอุตสาหกรรม

การตรวจสอบมีเทนที่ละลายในน้ำมันหม้อแปลง (ความผิดปกติของน้ำมัน-ก๊าซ)

อุปกรณ์พกพา / ไร้สาย

เครื่องตรวจจับแบบพกพาที่ใช้พลังงานจากแบตเตอรี่ต่ำ, โหนดตรวจสอบก๊าซไร้สาย IoT
