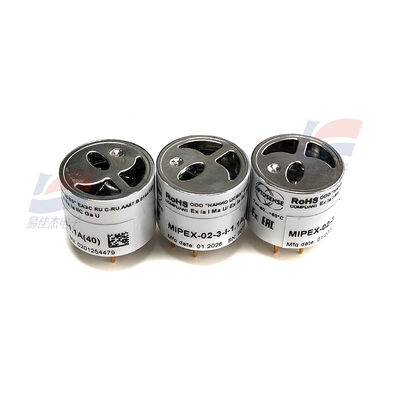

YJJ MIPEX-02-1-II-1.1A (21) เครื่องตรวจจับแก๊สไฟฟ้าอินฟราเร็ตออปติก NDIR ที่ใช้พลังงานน้ํามันและก๊าซ

คําอธิบายสินค้า:

YJJ MIPEX-02-1-II-1.1A (21) เครื่องตรวจจับแก๊สไฟฟ้าอินฟราเร็ตออปติก NDIR ที่ใช้พลังงานน้ํามันและก๊าซ

ลักษณะ:

หลักการตรวจจับ: อินฟราเรดออฟติก NDIR ไม่กระจาย (เฉพาะสําหรับเมธาน CH4 โดยไม่มีสารเคมีพิษ, อายุการใช้งานยาวนาน)

การถอดรหัสแบบอย่างสมบูรณ์แบบ (ตามกฎโรงงานเดิม)

MIPEX-02 - 1 - II - 1.1A (21)

เซเรียบเบสก์ Housing ระเบิดกันภัยเรตติ้ง Firmware เวอร์ชั่น

02: เซ็นเซอร์เมธานอินฟราเรดขนาดเล็กพลังงานต่ํา

1: **เปลือกที่ 1: เปลือกโลหะเหล็กไร้ขัด

II: **ประเภท II กันระเบิด (กันระเบิดอุตสาหกรรมบนพื้นดิน ไม่ติดเหมือง) Ex ia IIC Ga**

1.1A: วงจรฮาร์ดแวร์, การนิยามปิน, การปรับขนาดโรงงาน Firmware Version

(21): **ช่วง 0~21% VOL เมธาน CH4**

ก๊าซที่ตรวจพบ: เมธาน CH4 (ก๊าซธรรมชาติ, บิโอก๊าซ, ก๊าซท่อ), มีความเลือกสูง, ทนทานต่อการขัดขวางระหว่างเอธาน / โพรเปาน

โครงสร้าง: ใส่ตรง 4 ปิน, ห้องก๊าซอินฟราเรดปิดเต็ม, แหล่งแสงที่ติดตั้ง + เครื่องตรวจจับ + MCU, ค่าตอบแทนเต็มสําหรับอุณหภูมิ / ความดันชั้นบรรยากาศ, การปรับขนาดโรงงาน

II. ปริมาตรการวัดหลัก (มาตรฐานโรงงานเดิม 25 °C)

1ระยะทางและความแม่นยํา

ระยะการวัด: 0 ~ 21% VOL เมธาน (CH4) (ย้อนย้อน (21) ยกเว้นระยะที่ใหญ่)

ความแม่นยําของการวัด: ± 0.2% VOL (0 ~ 5% ระยะ); ≤ ระยะเต็ม 1.5% FS (ระยะเต็ม)

ความละเอียด: 0.01%

ความเป็นเส้นตรง: < 1% FS

การขัดขวาง: การขัดขวางอย่างน้อยกับผสมน้ํามันไฮโดรคาร์บอน, CO, คันน้ํา, เมธาน

2คุณลักษณะการตอบสนอง

ระยะเวลาการทําความร้อนก่อนเปิด: ≤ 120s (2 นาที)

เวลาตอบสนอง T90: ≤ 5 วินาที (ไม่มีกรองฝุ่น); ≤ 15 วินาที (มีกรองฝุ่น)

เวลาฟื้นฟู: ≤ 8s

การเคลื่อนไหวประจําปี: < 0.5% FS / ปี ความมั่นคงระยะยาวที่ดี

III. ปริมาตรไฟฟ้าครบถ้วน

1การจําหน่ายพลังงานและการบริโภคพลังงาน (การบริโภคพลังงานที่ต่ํามาก, การจําหน่ายพลังงานจากแบตเตอรี่เป็นสิ่งที่ชอบ)

ความดันการทํางาน: 3.0 ~ 4.5 V DC (ปกติ 3.3V)

ความเร็วในการทํางานเฉลี่ย: <0.5 mA

การบริโภคพลังงานโดยรวม: < 1.5 mW (การบริโภคพลังงานที่ต่ําสุดแบบรวม MIPEX-02 Series)

การบริโภคพลังงานสแตตติกในการนอน: ระดับ μA

2การออกสัญญาณ

อินเตอร์เฟซการสื่อสาร: UART ดิจิตอล (TTL Serial Port)

ปารามิเตอร์พอร์ตลําดับ: Baud Rate 9600 bps, Format 8N1 (8 Data Bits, 1 Stop Bit, ไม่มีความเท่าเทียม)

ฟังก์ชันที่ติดตั้ง: ค่าตอบแทนอุณหภูมิ ค่าตอบแทนความดันชั้นบรรยากาศ การเก็บข้อมูลการปรับขนาดโรงงาน การออกแบบตรงของค่าความเข้มข้นจริงไม่จําเป็นต้องแปลงอัลการิทึมภายนอก

3ปริมาตรการทํางานด้านสิ่งแวดล้อม

อุณหภูมิการทํางาน: -40°C +60°C อุณหภูมิขนาดใหญ่

ความชื้นของสภาพแวดล้อม: 0 ~ 98% RH (ไม่มีการปรับความชื้น)

ความดันชั้นบรรยากาศ: 80 ~ 120 kPa

ระดับการป้องกัน: IP54 กันฝุ่น กันน้ํา

อุณหภูมิในการเก็บรักษา: -55°C ∙ +60°C

IV. การจัดอันดับกันระเบิด (แกนที่แตกต่างจากรุ่นเหมืองหินของคุณก่อนหน้านี้)

การรับรองการระเบิด: Ex ia IIC Ga (ชั้น II แผ่นดินอุตสาหกรรมที่ปลอดภัยจากภายใน)

ความเหมาะสมในการระเบิด: โรงงาน น้ํามันและก๊าซ สารเคมี พื้นที่อันตรายกลางแจ้ง (พื้นที่ทั่วไป 0)

การแยกออกแบบเดิมของคุณ

I = ชั้น I โรงแรมเหมืองหินใต้ดินพิเศษ (Ex ia I Ma)

II = แผ่นดินชั้น II สภาพแวดล้อมอุตสาหกรรมที่เผาไหม้และระเบิด (Ex ia IIC Ga) สามารถใช้ได้ในสารเคมี, น้ํามันและก๊าซ, สถานีก๊าซธรรมชาติ

V. มิติทางกายภาพและพารามิเตอร์โครงสร้าง

ขนาดรวม: Φ20.3 mm × 16.6 mm (ไม่รวมปิน)

วัสดุของเปลือก: เปลือกหมายเลข 1 รายละเอียด = 304 เปลือกโลหะเหล็กเหล็กไร้สแตนเลส แข็งแรง ทนต่อแรงกระแทก กันฝุ่น กันความชื้น

น้ําหนัก: 16.6 กรัม

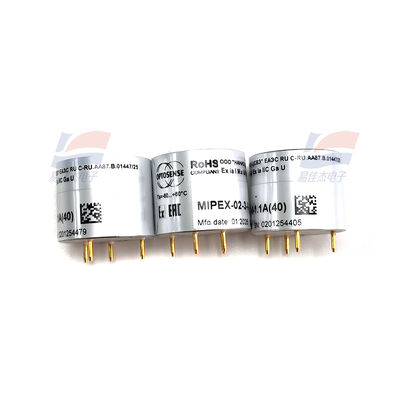

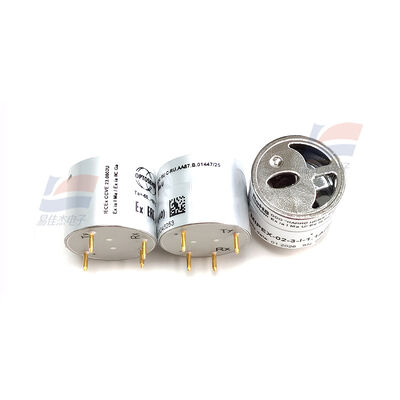

ปิ้น: ปิ้นใส่ตรง 4Pin Plated ทอง, PCB สะสมตรง อายุการใช้งานการออกแบบ: ≥ 10 ปี (อินฟราเรดออฟติกส์โดยไม่ต้องกระตุ้นและการลดพิษ,ยาวนานกว่าเซนเซอร์การเผาไหม้แบบกระตุ้น)

VI ข้อดีหลักของสินค้า

ระยะที่กว้างขวางเฉพาะ 0 - 21% VOL: ครอบคลุมระยะทั้งหมดของการระเบิดก๊าซธรรมชาติ (การระเบิดเมธาน ขั้นต่ํา 5% VOL, ขั้นต่ํา 15% VOL), สามารถติดตามการรั่วไหลได้มากกว่าระยะ

ระบบป้องกันระเบิดระดับสูงสุดในอุตสาหกรรม Ex ia IIC Ga: ระบบป้องกันระเบิดพื้นที่ 0 โซน สอดคล้องกับการใช้ในสถานีเคมี / น้ํามันและน้ํามัน

การบริโภคพลังงานที่ต่ํามาก < 1.5 mW ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับอุปกรณ์ติดตาม IoT แบบพกพาและไร้สายที่ใช้พลังงานแบตเตอรี่

หลักการแสง NDIR: ไม่มีสารพิษซิลิคอน ไม่มีความเสียหายจากการกระแทกที่มีปริมาณสูง ไม่มีความล้มเหลวจากการขาดออกซิเจน อายุการใช้งาน 10 ปี

การชําระค่าตอบแทนเต็มที่ + การปรับขนาดโรงงาน, ชิปเดียวโดยตรงการอ่านการเก็บความเข้มข้น, วงจรด้านนอกที่เรียบง่ายมาก

บ้านเหล็กดัดเหล็กทนทานฝุ่น ความชื้น และสภาพอุตสาหกรรมที่รุนแรง

VII. การใช้งานหลักและกรณีการใช้งาน

การใช้งานหลัก

การติดตามการรั่วไหลของก๊าซธรรมชาติอุตสาหกรรม (เมธาน) ในพื้นดิน ระยะยาว, การตรวจจับความปลอดภัยของก๊าซ, การติดตามก๊าซในสิ่งแวดล้อมที่ป้องกันการระเบิดของสารเคมีก๊าซและน้ํามัน

สนามการสมัครที่แบ่งออก

อุตสาหกรรมพลังงานน้ํามันและก๊าซ (แรงหลัก)

ท่อท่อน้ํามันธรรมชาติระยะไกล, สถานีประตู, สถานีควบคุมความดัน, สถานีสนามตรวจสอบการรั่ว

สถานที่ทําน้ํามัน, โรงงานชําระและโรงงานเคมี, การตรวจสอบขีดจํากัดเมธานในห้องหม้อแก๊ส

ท่อท่อก๊าซเมือง ตรวจสอบความปลอดภัยของสถานีน้ํามันของเทศบาล

ความปลอดภัยในอุตสาหกรรม

เครื่องตรวจจับก๊าซที่เผาไหม้ที่ติดตั้ง เครื่องวิเคราะห์ก๊าซออนไลน์อุตสาหกรรม

โรงงานเคมี โรงงานป้องกันระเบิด ติดตามปริมาณเมธานในพื้นที่กั้น

อุปกรณ์พกพา / IoT

เครื่องตรวจจับแก๊สพกพาที่ใช้แบตเตอรี่ เครื่องตรวจสอบมือ

หน่วยตรวจสอบแก๊สไร้สายที่ใช้พลังงานต่ํา เครื่องตรวจจับ LoRa/NB-IoT IoT

สถานการณ์อื่นๆ

การติดตามเมธานในสถานีบิโอแก๊ส ถังแอเนอโรบิกของโรงงานบําบัดน้ําเสีย

เครื่องปั่น, เครื่องผลิตแก๊ส, เตาไฟอุตสาหกรรม
