รายละเอียดสินค้า:
|
| พิสัย: | 0 - 15N (1.53กก.) | เอาท์พุต: | ดิจิตอล I2C |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 3.3V DC | ความแม่นยำ: | ± 2% FSS |
| ช่วงอุณหภูมิ: | -40°C - +85°C | ขนาด: | 5 มม. × 5 มม. × 2.3 มม |
| ชีวิต: | 1,000,000 รอบ | อินเทอร์เฟซ: | หน้าสัมผัสลูกสแตนเลส |
| เน้น: | เครื่องตรวจจับแรงของเครื่องวัดความยืด,เซ็นเซอร์สแตนเลสสตีลดิจิทัล,เซ็นเซอร์วัดแรงขนาดเล็ก 15N |
||
คำอธิบายผลิตภัณฑ์:

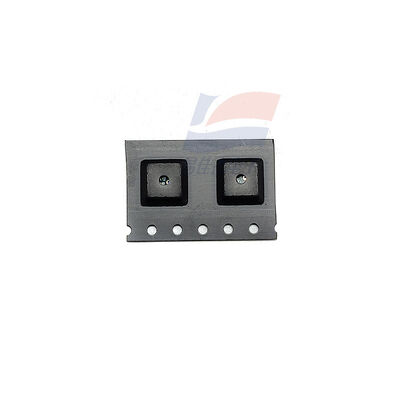

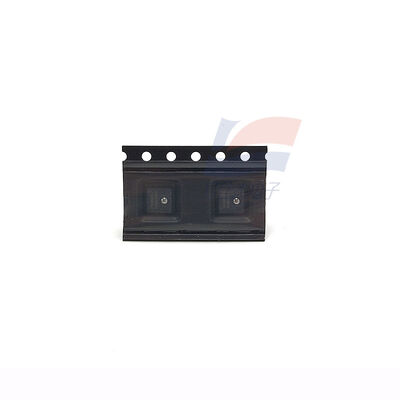

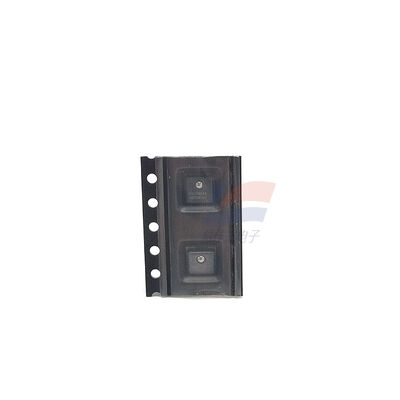

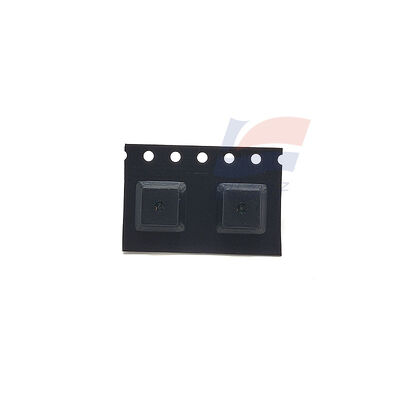

YJJ FMAMSDXX015WC2C3 สเตรนเกจ ดิจิทัล สแตนเลสสตีล แบบลูกบอลสัมผัส เซ็นเซอร์แรงไมโคร 15N (1.53kgf)
คุณสมบัติ:
1. ตารางพารามิเตอร์หลัก (รุ่นมาตรฐาน)
พารามิเตอร์ ค่า หมายเหตุ
รุ่น FMAMSDXX015WC2C3 แรงไมโคร ซีรีส์ FMA
ช่วง 0 - 15N (1.53kgf) การวัดแรงกด การป้องกันการโอเวอร์โหลด 3 เท่าของช่วง
เอาต์พุต ดิจิทัล I2C (ที่อยู่ 0x28) ฟังก์ชันการส่ง 20% - 80%
แหล่งจ่ายไฟ 3.3V DC (±10%) การใช้พลังงาน 14mW
ความแม่นยำ ±2% FSS (ทั่วไป) ไม่เป็นเชิงเส้น, ฮิสเทรีซิส ผ่านการสอบเทียบ
ช่วงอุณหภูมิ -40℃ - +85℃ การชดเชยช่วงอุณหภูมิเต็ม (5℃ - 50℃ เหมาะสมที่สุด)
ขนาด 5 มม. × 5 มม. × 2.3 มม. แบบติดตั้งบนพื้นผิวขนาดเล็กพิเศษ เหมาะสำหรับการติดตั้งที่หนาแน่น
อายุการใช้งาน 1,000,000 รอบ ความน่าเชื่อถือระดับอุตสาหกรรม
อินเทอร์เฟซ สแตนเลสสตีลแบบลูกบอลสัมผัส การเชื่อมต่อทางกลโดยตรง มั่นคงและทนทาน
การรับรอง RoHS, ISO 9001 เป็นไปตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม
II. หลักการทำงาน
อิงตามผลกระทบเพียโซอิเล็กทริก: เมื่อองค์ประกอบไวต่อซิลิคอนเสียรูปเนื่องจากแรงภายนอก ค่าความต้านทานจะเปลี่ยนแปลงเป็นเส้นตรงตามแรง
ชิป ASIC ในตัว: การสอบเทียบจากโรงงานเสร็จสมบูรณ์แล้วสำหรับจุดศูนย์, ความไว, การเปลี่ยนแปลงตามอุณหภูมิ และความไม่เป็นเชิงเส้น ไม่จำเป็นต้องมีการชดเชยวงจรภายนอก
แรงจะถูกส่งไปยังแกนเซ็นเซอร์ผ่านลูกบอลสแตนเลส และจะส่งสัญญาณดิจิทัลที่แปรผันตามแรงกด (I2C) ออกมา พร้อมการป้องกันสัญญาณรบกวนที่แข็งแกร่งและการรวมระบบที่ง่าย
III. การใช้งานทั่วไป (ตามสถานการณ์)
1. อุปกรณ์ทางการแพทย์ (ความแม่นยำสูง + ความน่าเชื่อถือสูง)
ปั๊มอินฟิวชั่น / ปั๊มฉีดยา: การป้อนกลับแรงดัน, การตรวจจับการอุดตันของท่อ, เพื่อให้มั่นใจในความแม่นยำและความปลอดภัยของการให้สารน้ำ
เครื่องฟอกไต: การตรวจสอบแรงดันของเหลว, การแจ้งเตือนการอุดตันของท่อ
อุปกรณ์ทางการแพทย์แบบพกพา: การควบคุมแรงไมโครแบบโต้ตอบ (เช่น การป้อนกลับแรงของเครื่องมือผ่าตัด)
2. ระบบอัตโนมัติทางอุตสาหกรรมและหุ่นยนต์
ส่วนปลายของแขนหุ่นยนต์: การควบคุมแรงจับที่แม่นยำ (ป้องกันการตก / ป้องกันการบด), การตรวจสอบแรงในการประกอบ
การเปลี่ยนปุ่ม / สวิตช์: การตรวจจับความรู้สึกสัมผัส, การรับรู้ระดับแรง (เช่น แผงควบคุม, ปุ่มเครื่องใช้ในบ้าน)
การตรวจจับวัสดุบางและเบา: ความตึงของฟิล์ม / กระดาษ, การวัดแรงกดในการยึดเกาะ
3. อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและการโต้ตอบอัจฉริยะ
ปุ่มที่ไวต่อแรงสำหรับอุปกรณ์อัจฉริยะ: การตอบสนองตามระดับแรง (เช่น คอนโทรลเลอร์เกม, ปากกาปากกา)
อุปกรณ์สวมใส่: การตรวจสอบแรงสัมผัส, การรับรู้ท่าทาง
4. การทดสอบและการวัด
การสอบเทียบค่าแรงดัน / แรงไมโคร: แหล่งอ้างอิงแรงที่แม่นยำในห้องปฏิบัติการ, การทดสอบความรู้สึกของผลิตภัณฑ์
ข้อมูลจำเพาะ:
| ช่วงการวัด | 0~15N(1.53kgf) |
| สัญญาณเอาต์พุต | ดิจิทัล I2C |
| การชดเชยจุดศูนย์ | ≤ 0.5 mV |
| การใช้พลังงานโดยรวม | < 1.5 mW |
| เวลาตอบสนอง (T90) | ≤ 15 วินาที |
