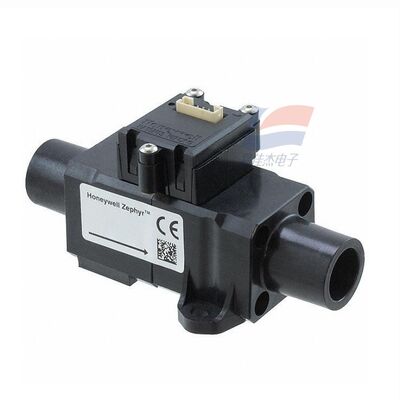

YJJ HAFUHH0050L4AXT MEMS เครื่องตรวจจับการไหลของวัดขนาดความร้อนสําหรับการใช้ในทางการแพทย์ 0-50SLPM

รายละเอียดสินค้า:

YJJ HAFUHH0050L4AXT MEMS เซ็นเซอร์วัดการไหลของมวลความร้อนสำหรับใช้ในทางการแพทย์ 0-50SLPM

คุณสมบัติ:

I. พารามิเตอร์หลัก (25 ℃, 1 atm)

รุ่น: HAFUHH0050L4AXT

สื่อการวัด: อากาศแห้งและสะอาด / ก๊าซที่ไม่กัดกร่อน

ช่วง: 0–50 SLPM (ความละเอียดสูงสุด ±0.05 SLPM)

ความแม่นยำ: ±0.5% FS (เต็มสเกล), ±0.5% การอ่าน

การทำซ้ำ: ±0.1% FS

เวลาตอบสนอง: ≤ 1 ms (การวัดไดนามิกอย่างรวดเร็ว)

อินเตอร์เฟซเอาท์พุท: I2C (ดิจิตอล) ระดับ 3.3V

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 3–10 VDC (ทั่วไป 3.3/5V)

การใช้พลังงาน: คงที่ประมาณ 25 mW สูงสุด ≤ 60 mW

อุณหภูมิในการทำงาน: -20°C ถึง +70°C; การชดเชยปานกลาง 0°C ถึง +50°C

ความต้านทานแรงดัน: สูงสุด 60 psi (ประมาณ 4 บาร์)

ขนาดอินเทอร์เฟซ: ขั้วต่อตัวผู้ทรงกรวย 22 มม. (เชื่อมต่อด่วนแบบใช้ลม)

แพ็คเกจ: ขั้วต่อ SIP 6 พิน, ตัวเรือนเทอร์โมพลาสติกทนไฟ

อายุการใช้งาน: >5 ปี (การทำงานปกติ) เป็นไปตาม RoHS

ครั้งที่สอง หลักการทำงาน

ใช้เทคโนโลยีไมโครบริดจ์ความร้อน MEMS:

ชิปประกอบด้วยตัวต้านทานความร้อนแบบหุ้มฉนวน + ตัวต้านทานตรวจจับอุณหภูมิต้นน้ำและปลายน้ำ

การไหลของอากาศจะขจัดความร้อน และความแตกต่างของอุณหภูมิระหว่างต้นน้ำและปลายน้ำจะเป็นสัดส่วนกับอัตราการไหลของมวล

ชิป ASIC ทำการชดเชยอุณหภูมิ การทำให้เป็นเส้นตรง การแปลงเป็นดิจิทัล และส่งสัญญาณ I2C ให้สมบูรณ์

วัดอัตราการไหลของมวลโดยตรง ไม่ได้รับผลกระทบจากความผันผวนของอุณหภูมิ/แรงดัน

III. การใช้งานหลัก

อุปกรณ์ทางการแพทย์: การควบคุมการไหลของออกซิเจน / อากาศอย่างแม่นยำสำหรับเครื่องช่วยหายใจ เครื่องดมยาสลบ เครื่องมือการทำงานของปอด

ระบบอัตโนมัติทางอุตสาหกรรม: อัตราส่วนก๊าซ, ก๊าซป้องกันการเชื่อม, อุปกรณ์ตรวจจับการรั่วไหล, การตรวจสอบการไหลของมวลก๊าซ;

การตรวจสอบด้านสิ่งแวดล้อม: การสอบเทียบการไหลของปั๊มเก็บตัวอย่างอากาศ เสถียรภาพการไหลของเครื่องวิเคราะห์ก๊าซ

เครื่องใช้ไฟฟ้า/อากาศบริสุทธิ์: ระบบอากาศบริสุทธิ์ระดับไฮเอนด์ เครื่องฟอกอากาศพร้อมระบบควบคุมระดับเสียงลมแบบวงปิด;

เครื่องมือวิจัย: ท่อส่งก๊าซในห้องปฏิบัติการ การวัดการไหลของอุปกรณ์นิวแมติกที่มีความแม่นยำ
