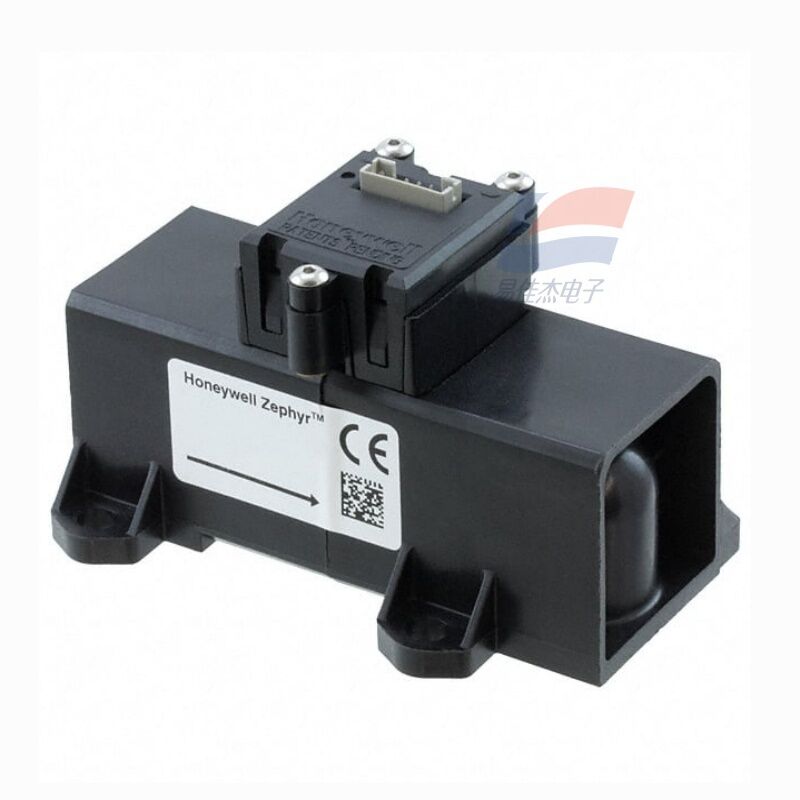

YJJ HAFUHM0020L4AXT เซ็นเซอร์กระแสมวลความร้อน 0-20SLPM สําหรับการใช้งานทางการแพทย์

รายละเอียดสินค้า:

YJJ HAFUHM0020L4AXT เซ็นเซอร์วัดการไหลของมวลความร้อน 0-20SLPM สำหรับการใช้งานทางการแพทย์

คุณสมบัติ:

I. พารามิเตอร์หลัก (25 ℃, 1 atm, อากาศ)

รุ่น: HAFUHM0020L4AXT

สื่อการตรวจวัด: อากาศแห้ง สะอาด ไร้น้ำมัน / ก๊าซที่ไม่กัดกร่อน

ช่วง: 0–20 SLPM (ลิตรต่อนาทีมาตรฐาน)

ความแม่นยำ: ±0.5% FS (เต็มสเกล), ±0.5% การอ่าน

การทำซ้ำ: ±0.1% FS

ความละเอียด: สูงสุด 0.002 SLPM

เวลาตอบสนอง: ≤ 1 ms (ไดนามิกเร็ว)

อินเตอร์เฟซเอาท์พุท: I2C (ดิจิตอล), ที่อยู่ทาส 0x49, ระดับ 3.3V

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 3–10 VDC (ทั่วไป 3.3V/5V)

การใช้พลังงาน: คงที่ประมาณ 25 mW สูงสุด ≤ 60 mW

อุณหภูมิในการทำงาน: -20°C ถึง +70°C; การชดเชยปานกลาง 0°C ถึง +50°C

ความต้านทานต่อแรงดัน: สูงสุด 60 psi (ประมาณ 4 บาร์)

อินเทอร์เฟซ: ขั้วต่อตัวผู้ทรงกรวย 22 มม. (ISO 5356) ชนิดเสียบอย่างรวดเร็ว

แพ็คเกจ: ขั้วต่อ SIP 6 พิน, ตัวเรือนเทอร์โมพลาสติกทนไฟ

การรับรอง: เป็นไปตามมาตรฐาน RoHS ฉนวนเกรดทางการแพทย์และป้องกันการรบกวน

ครั้งที่สอง การตีความโมเดล (HAFUHM0020L4AXT)

HAF: ซีรี่ส์ Zephyr

U: ประเภทสากล

HM: ความแม่นยำสูง + ช่องสัญญาณขนาดเล็ก (แตกต่างจาก HH/HT)

0020: เต็มสเกล 20 SLPM

L4: เอาต์พุต I2C, อินเทอร์เฟซการแทรกอย่างรวดเร็ว 22 มม

AXT: การกำหนดค่ามาตรฐาน ไม่มีตัวเลือกพิเศษ

III. หลักการทำงาน

การใช้ไมโครบริดจ์ความร้อน MEMS:

ชิปรวมตัวต้านทานความร้อนฉนวน + ตัวต้านทานการตรวจจับอุณหภูมิต้นน้ำและปลายน้ำ

การไหลของอากาศจะขจัดความร้อน ความแตกต่างของอุณหภูมิต้นน้ำและปลายน้ำ ∝ อัตราการไหลของมวล

ASIC ในตัวทำหน้าที่ชดเชยอุณหภูมิ การทำให้เป็นเส้นตรง การแปลงเป็นดิจิทัล และเอาต์พุต I2C อย่างสมบูรณ์

วัดอัตราการไหลของมวลโดยตรง ไม่ได้รับผลกระทบจากความผันผวนของอุณหภูมิ/แรงดัน

IV. การใช้งานหลัก (สถานการณ์ที่มีความแม่นยำสูงการไหลต่ำ)

อุปกรณ์ทางการแพทย์:

ควบคุมอัตราส่วนส่วนผสมของออกซิเจน/อากาศในเครื่องช่วยหายใจ/เครื่องดมยาสลบได้อย่างแม่นยำ

การตรวจสอบการไหลต่ำสำหรับอุปกรณ์การทำงานของปอด เครื่องพ่นยา (0–20 SLPM)

ระบบอัตโนมัติทางอุตสาหกรรม:

อัตราส่วนก๊าซที่แม่นยำ (เช่น ก๊าซป้องกันการเชื่อม, ก๊าซเฉื่อย)

อุปกรณ์ตรวจจับการรั่วไหล เครื่องวิเคราะห์ก๊าซ การสอบเทียบการไหลต่ำและความเสถียร

การตรวจสอบด้านสิ่งแวดล้อม:

การควบคุมวงปิดการไหลต่ำสำหรับปั๊มเก็บตัวอย่างอากาศ เครื่องวิเคราะห์ VOC

การวิจัยและห้องปฏิบัติการ:

การวัดการไหลระดับไมโครสำหรับท่อส่งก๊าซ อุปกรณ์นิวแมติกที่มีความแม่นยำ

เครื่องใช้ไฟฟ้า/อากาศบริสุทธิ์:

เครื่องฟอกอากาศระดับไฮเอนด์ อากาศบริสุทธิ์เกรดทางการแพทย์พร้อมการตอบสนองการไหลต่ำ
