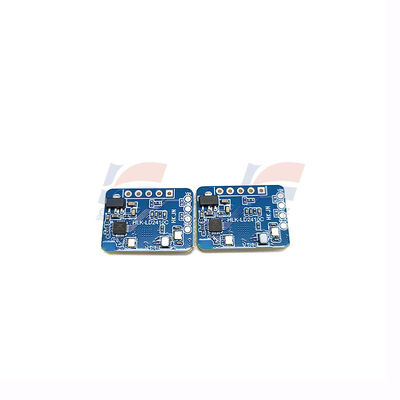

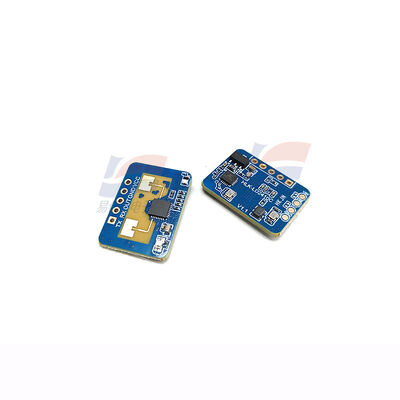

YJJ LD2410C 24G Features อินเทลเลนท์เซ็นเซอร์ ด้วยโมดูลราดาร์อินดูคทีฟ ฟังก์ชัน Bluetooth

รายละเอียดสินค้า:

YJJ LD2410C 24G มีเซ็นเซอร์อัจฉริยะพร้อมฟังก์ชันบลูทูธของโมดูลเรดาร์แบบเหนี่ยวนำ

คุณสมบัติ:

I. พารามิเตอร์หลัก

พารามิเตอร์ความถี่วิทยุ

ความถี่ในการทำงาน: 24 - 24.25 GHz, คลื่นต่อเนื่องแบบมอดูเลตความถี่ FMCW, แบนด์วิดธ์ 250 MHz (ได้รับการรับรอง CE/FCC)

สถาปัตยกรรมเสาอากาศ: 1 ส่ง 1 รับ (1T1R)

ประสิทธิภาพการตรวจจับ

Static Human (นั่ง/นอน, หายใจน้อยที่สุด): 0.75 - 6 ม

การเคลื่อนไหวของมนุษย์: ระยะทางสูงสุด 8m

มุมการตรวจจับ: แนวนอน ±60° (มุมกว้าง 120°), ระยะการวัดปรับได้ 0.75 ม

ข้อมูลจำเพาะทางไฟฟ้า

แหล่งจ่ายไฟ: DC 5V, กระแสไฟทำงาน 79mA, คำแนะนำแหล่งจ่ายไฟ ≥ 200mA

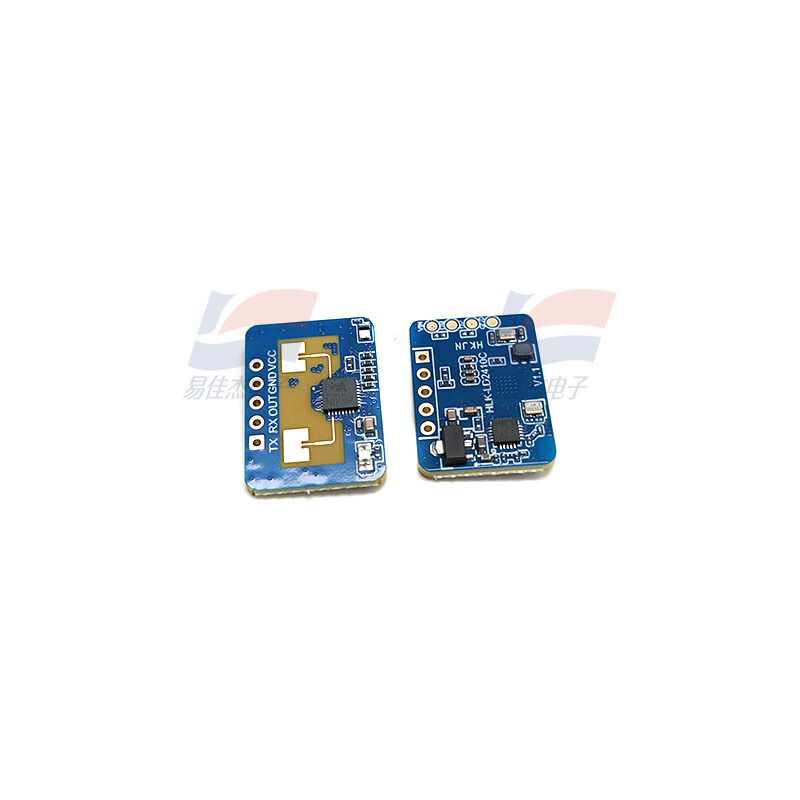

พิน (ส่วนหัวพินมาตรฐาน 2.54 มม. 5 พิน: VCC/GND/OUT/RX/TX)

ออก: เอาต์พุตระดับ 3.3V, การแสดงตน = สูง, การขาดงาน = ต่ำ (ปริมาณการสลับ)

TX/RX: พอร์ตอนุกรม TTL 3.3V, อัตรารับส่งข้อมูลเริ่มต้น 256000, โปรโตคอล ASCII, ระยะทางเอาต์พุต / สถานะการแสดงตนได้

ช่วงอุณหภูมิในการทำงาน: -40°C - +85°C ทนต่ออุณหภูมิสูงและต่ำ

ขนาด: 16 × 22 มม. (ชนิดติดตั้งบนพื้นผิวขนาดกะทัดรัด เหนือกว่ารุ่น LD2410B Slim)

การตรวจจับเซ็นเซอร์วัดแสงในตัว + การดีบัก Bluetooth, แอปมือถือ "HLKRadarTools" สำหรับการปรับความไวแบบไร้สาย การตั้งค่าการหน่วงเวลา ระยะการตรวจจับ และการอัปเกรดเฟิร์มแวร์ OTA

ครั้งที่สอง คุณสมบัติผลิตภัณฑ์ (เปรียบเทียบกับอินฟราเรด PIR)

สามารถตรวจจับมนุษย์ที่อยู่นิ่งได้: แม้ว่าบุคคลนั้นจะนั่งนิ่งหรือนอนหลับโดยหายใจเข้าออกเล็กน้อยก็ตาม ก็สามารถจดจำได้ PIR ตรวจจับเฉพาะการเคลื่อนไหวและอาจปิดไฟโดยไม่ตั้งใจ

ความสามารถในการซึมผ่าน: สามารถเจาะพลาสติก อะคริลิก และแผ่นไม้บางๆ ได้ โดยไม่ได้รับผลกระทบจากความมืด ควัน อุณหภูมิ หรือม่าน

การป้องกันการกระตุ้นอันเป็นเท็จโดยสัตว์ขนาดเล็ก: สามารถป้องกันด้วยซอฟต์แวร์เพื่อป้องกันการรบกวนจากสัตว์ขนาดเล็ก เช่น แมวและสุนัข

เอาต์พุตคู่: ปริมาณสวิตช์ OUT (ไดรฟ์อย่างง่ายสำหรับรีเลย์) + พอร์ตอนุกรม UART (สำหรับ MCU/PLC เพื่อรวบรวมข้อมูล)

III. การใช้แอปพลิเคชัน

1. สมาร์ทโฮม (สินค้าหลัก)

ไฟที่ตรวจจับโดยมนุษย์, ไฟรางแม่เหล็ก, ไฟทางเข้า/ห้องน้ำจะเปิดขึ้นเมื่อมีผู้มาและปิดหลังจากออกไปโดยล่าช้า

เครื่องปรับอากาศ หน่วยอากาศบริสุทธิ์ เครื่องทำความร้อนในห้องน้ำ: เปิดเมื่อมีคนอยู่ ปิดในโหมดสแตนด์บายเพื่อประหยัดพลังงานเมื่อไม่มีใครอยู่

ห้องน้ำอัจฉริยะ ไฟกระจกห้องน้ำ: เริ่มและหยุดตามการมีอยู่ของมนุษย์

2. สำนักงาน/พาณิชยกรรม

สำนักงาน ห้องประชุม: ระบบแสงสว่างอัจฉริยะ ประหยัดพลังงานเมื่อห้องว่างเปล่า

ทางเดิน, ตู้โดยสารลิฟต์มีการตรวจจับ, บันไดเลื่อนที่มีคนเริ่มและหยุด

3. ความปลอดภัยและการควบคุมอุตสาหกรรม

ตู้/ห้องจ่ายไฟแจ้งเตือนเมื่อมีคนเข้ามา การตรวจจับคนอยู่ในช่องอุปกรณ์

ตู้เก็บของ อุปกรณ์บริการตนเองพร้อมระบบตรวจจับคนอยู่

คำเตือนสำหรับบุคลากรที่อยู่ในพื้นที่จัดเก็บ

4. อุปกรณ์เสริมเครื่องใช้ในครัวเรือนขนาดเล็ก

เครื่องอบผ้าอัจฉริยะ ชั้นวางผ้าเช็ดตัวไฟฟ้าทำความร้อน เครื่องทำความร้อนที่มีการเริ่มและหยุดโดยการตรวจจับของมนุษย์

IV. ความแตกต่างของรุ่นเดียวกัน

LD2410B: ประเภทแถบยาว 7 × 35 มม. พารามิเตอร์เหมือนกัน แต่แพ็คเกจต่างกัน

LD2412: โมเดลระยะไกล ระยะการตรวจจับ 10 ม.+
