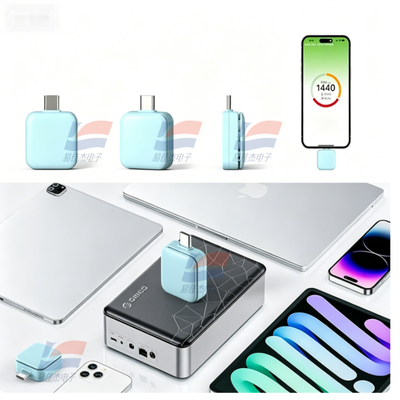

YJJ Mini600-CO2 โมดูลเซ็นเซอร์ CO2 อินฟราเรด (NDIR) ที่บูรณาการขนาดเล็กมาก

คําอธิบายสินค้า:

YJJ Mini600-CO2 โมดูลเซ็นเซอร์ CO2 อินฟราเรด (NDIR) ที่บูรณาการขนาดเล็กมาก

ลักษณะ:

I. การตั้งตําแหน่งสินค้า
Mini600-CO2 เป็นโมดูลตรวจจับ CO2 แบบอินฟราเรดที่ไม่กระจายกระจาย (NDIR) ที่บูรณาการขนาดเล็กมากซึ่งเข้ากันได้กับหน่วยตรวจจับหลักของเครื่องตรวจจับพกติดแบบ Type-C แบบเดิมของคุณ (MPD-BTIC1)มันเน้นการลดขนาด, การบริโภคพลังงานที่ต่ํา, การชําระอุณหภูมิและความชื้นที่สร้างขึ้น, และการปรับระดับเบื้องต้นอัตโนมัติ ABC ที่สร้างขึ้นมันถูกออกแบบมาโดยเฉพาะสําหรับอุปกรณ์มือถือ, พลั๊กอินตรงในมือถือ และอุปกรณ์ IoT ขนาดเล็ก
II ปริมาตรแกนหลักที่ครบถ้วน (25 °C, 1 atm สภาพแวดล้อมอากาศมาตรฐาน)
1. ผลการตรวจสอบก๊าซ CO2
หลักการตรวจจับ: วิธีการดูดซึมอินฟราเรด NDIR ขนาดคลื่นสองช่องเดียว
ระยะการวัด: 0 - 6000 ppm
ความแม่นยําของการวัด:
400 - 2000 ppm: ± ((30 ppm + การอ่าน 3%)
2000 - 6000 ppm: ± 5% FS
ความละเอียด: 1 ppm
เวลาตอบสนอง: T90 ≤ 28 s; T60 ≤ 12 s
ความเคลื่อนไหวจุดศูนย์: ≤ 15 ppm/ปี, การแก้ไขระดับฐาน ABC แบบอัตโนมัติ (ไม่จําเป็นต้องมีการปรับระดับปกติด้วยมือ)
การแทรกแซงข้าม: การป้องกันการแทรกแซงที่แข็งแกร่งต่อ VOC, คันน้ํา, ฝุ่นและคาร์บอนโมโนออกไซด์ โดยไม่ต้องมีสารพิษและปัญหาความล้มเหลวของเซนเซอร์ไฟฟ้าเคมี
2หน่วยตรวจจับอุณหภูมิและความชื้นที่บูรณาการ
ระยะการวัดอุณหภูมิ: 0°C ~ + 50°C ความแม่นยําในการวัดอุณหภูมิ ± 0.4°C
การวัดความชื้น: 0 ~ 99% RH ความแม่นยํา ± 3% RH
ฟังก์ชัน: ค่าตอบแทนอุณหภูมิและความชื้นในเวลาจริงสําหรับค่าปริมาณปริมาณ CO2 และสามารถผลิตข้อมูลอุณหภูมิและความชื้นพร้อมกันสําหรับการคํานวณระดับความสบาย / จุดฝน
3รายละเอียดไฟฟ้าและการสื่อสาร
ความดันไฟฟ้า: DC 4.8~5.5V (ประเภท C 5V USB ส่งไฟตรง, เหมาะสมกับโทรศัพท์มือถือ / แพวเวอร์แบงค์ / คอมพิวเตอร์)
กระแสการทํางาน: 52 mA แบบ; กระแสการนอนรอ ≤1.8 mA
อินเตอร์เฟซการออก (การออกแบบคู่)
UART TTL serial port: ระดับ 3.3V, โปรโตคอล MODBUS มาตรฐาน สําหรับการพัฒนา MCU
BLE Bluetooth 5.0 (อนุพันธ์ Mini600-CO2-BT): การส่งสัญญาณไร้สายของ CO2 / อุณหภูมิและความชื้นไปยัง APP โทรศัพท์มือถือ
ความถี่ของการอัพเดทข้อมูล: 1 Hz (ออกข้อมูลครบวงจรทุกวินาที)
4โครงสร้างทางกายภาพและความอดทนต่อสิ่งแวดล้อม
ขนาด: 28×28×12 มิลลิเมตร, โครงสร้างสี่เหลี่ยมขนาดเล็ก, สามารถบูรณาการกับตัวเชื่อมหญิงประเภท C เพื่อทําให้โมดูลพับในพกพา
การป้องกันการระบายอากาศ: เปลือกกรอง PTFE กันฝุ่นและกันน้ํา สามารถหายใจได้ ป้องกันฝุ่น, คันน้ําเหลว, มีแต่โมเลกุลก๊าซผ่าน
สภาพแวดล้อมการทํางาน: 0 °C ~ 50 °C, 0 ~ 90% RH (ไม่มีการหมัก)
สภาพแวดล้อมการเก็บรักษา: -20°C ~ 70°C
อายุการใช้งาน: ≥ 5 ปี (แหล่งแสงอินฟราเรดไม่มีส่วนใช้ได้ ดีกว่าเซ็นเซอร์ CO2 ทางเคมีไฟฟ้ามาก)
III. หลักการทํางาน
แหล่งแสงอินฟราเร็ดปล่อยแสงอินฟราเร็ดที่ลักษณะ 4,26μm (แบนด์การดูดซึม CO2 เฉพาะ)
โมเลกุล CO2 ในห้องก๊าซดูดซึมแสงความยาวคลื่นเฉพาะ, เครื่องตรวจแสงไฟฟ้าตรวจจับระดับการลดความเข้มของแสง;
ชิปมีอัลกอริทึมที่สร้างขึ้น เพื่อแปลงปริมาณ CO2และในขณะเดียวกันอ่านข้อมูลจากชิปอุณหภูมิและความชื้นที่ติดตั้งเพื่อแก้ไขการเบี่ยงเบนการวัดที่เกิดจากสภาพแวดล้อม;
ผลิตข้อมูลความเข้มข้น, อุณหภูมิ, และความชื้นแบบมาตรฐาน ผ่านพอร์ตลําดับ / Bluetooth
IV. สถานการณ์การใช้งานหลัก
1อุปกรณ์ตรวจจับมือถือ (อุปกรณ์เสริมหลัก)

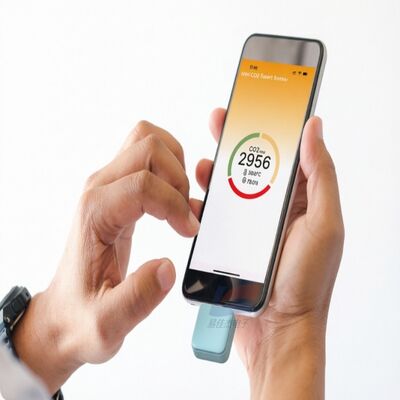

ในฐานะเซ็นเซอร์แกรนด์ของเครื่องตรวจสอบคุณภาพอากาศแบบสล็อตแบบสีน้ําเงินเบา (MPD-BTIC1) ในภาพของคุณ; ใช้พลังงานจาก USB ของมือถือ / แท็บเล็ป / นับถือ APP แสดง CO2, อุณหภูมิและความชื้นในเวลาจริง, เตือนถึงการขาดออกซิเจนในพื้นที่ปิด (> 1000ppm การปนเปื้อนของอากาศ, > 2500ppm มีแนวโน้มที่จะเกิดอาการหมุนเวียนและหลับหลับ)
2อุปกรณ์คุณภาพอากาศภายในครัวเรือน
เครื่องระวังอากาศคาร์บอนไซด์ขนาดเล็ก, ห้องนอน/ห้องทํางาน
ระบบระบายอากาศที่ฉลาด เครื่องทําความสะอาดอากาศ โมดูลการตรวจจับที่ติดตั้ง - แฟนสําหรับการระบายอากาศอัตโนมัติ
3อุปกรณ์การทดลองทางการศึกษา/ทางกายภาพ
โรงเรียนประถมศึกษาและมัธยมศึกษา มหาวิทยาลัย การทดลองทางชีววิทยา: การรวบรวมการเปลี่ยนแปลงปริมาณคอนเซ็นทรัล CO2 ระหว่างการถ่ายภาพและการหายใจของพืช; พกพาโดยไม่จํากัดพลังงานการอ่านภาพบนโทรศัพท์มือถือ.
4การปลูกโรงเรือนกระจกทางการเกษตร
การตรวจสอบสวน, กล่องปลูกพืช, ติดตามปริมาณ CO2 เพื่อควบคุมการระบายอากาศและการปล่อยปุ๋ยก๊าซ, ปรับปรุงผลผลิตพืช; สามารถทําเป็นอุปกรณ์ตรวจสอบมือถือได้
5การติดตามสภาพแวดล้อมธุรกิจขนาดเล็ก
การตรวจสอบแบบพกพาสําหรับสํานักงาน ห้องประชุม บ้านแขก บ้านชา ห้องเรียน ไม่มีสายไฟ การวัดแบบพล็อกแอนด์เพลย์ การประเมินผลการระบายอากาศภายในห้องอย่างรวดเร็ว
6. ติดตามพื้นที่ปิดรถยนต์ / คาราวาน
รถยนต์ คาราวาน ค่าย คาราจารใต้ดิน ติดตามการสะสม CO2 ในห้องปิด เพื่อป้องกันผู้ขับรถและผู้โดยสารจากความรู้สึกขาดออกซิเจนและหลับหลับ
7โมดูลการพัฒนารองของ IoT บ้านฉลาด เครื่องมือตรวจจับพกพา ชุดการพัฒนาผู้ผลิตเครื่องบันทึกข้อมูลสิ่งแวดล้อมการเชื่อมต่ออย่างรวดเร็วกับไมโครคอนโทรลเลอร์และแพลตฟอร์มในเมฆ.
V. ข้อดีหลัก
ขนาดเล็กมาก: ตาราง 28 มิลลิเมตร สามารถบรรจุเป็นซองขนาดเล็กประเภท C ที่ใส่ตรง
อายุการใช้งาน NDIR อินฟราเรดยาวนาน: ไม่มีเอเลคโทรลิต, ไม่มีพัสดุใช้, การทํางานที่มั่นคงเป็นเวลา 5 ปี, ไม่จําเป็นต้องเปลี่ยนเซนเซอร์บ่อย
การตรวจจับสามในหนึ่ง: CO2 + อุณหภูมิ + ความชื้นการเก็บรวม, การชําระค่าอุณหภูมิในตัว, การวัดแม่นยํามากขึ้น
การปรับระดับอัตโนมัติ ABC ที่ติดตั้ง: ไม่จําเป็นต้องปรับระดับจุดศูนย์ด้วยมือระหว่างการใช้งานยาวนาน ลดต้นทุนการบํารุงรักษา
พลังงานพลังงานที่ปรับเปลี่ยนได้แบบ USB 5V: โทรศัพท์มือถือ, แพเวอร์แบงค์, โน๊ตพ็อต, แอดป์เตอร์สามารถให้พลังงานโดยตรง;
มีการเลือก 2 เวอร์ชั่นของสาย / บลูทูธ: การพัฒนาบริสุทธิ์เลือก UART เวอร์ชั่นพื้นฐาน พกพาพลเรือนเลือก Bluetooth เวอร์ชั่นไร้สาย
