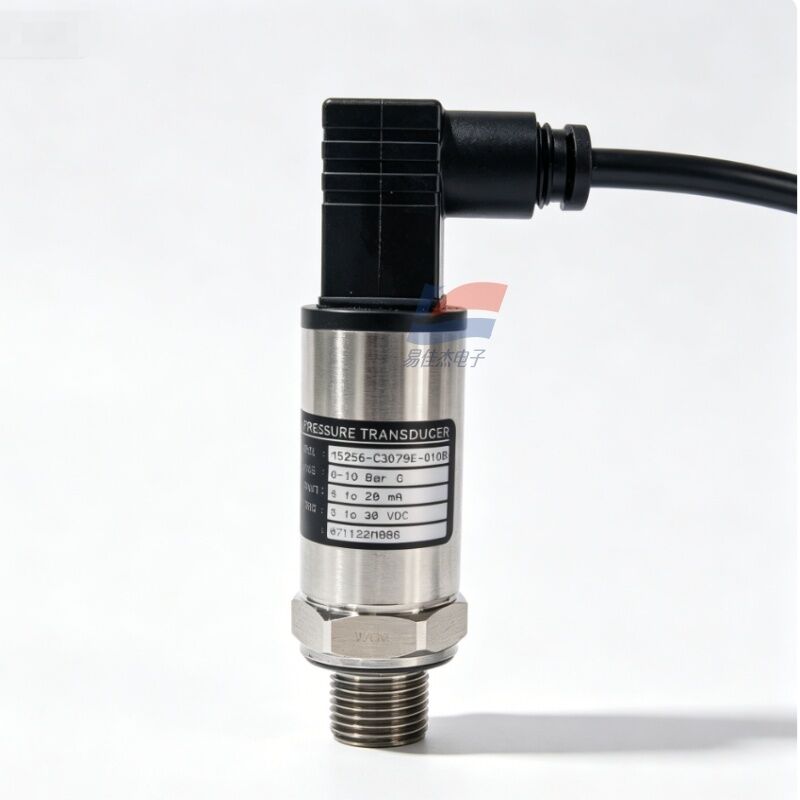

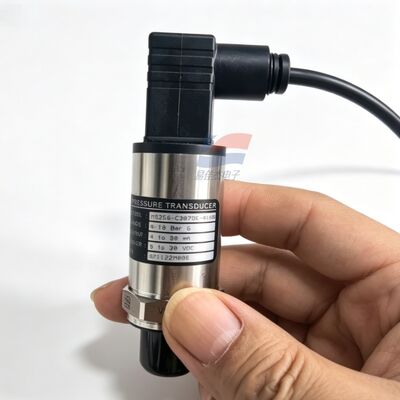

YJJ M5256-C3079E-010BG เครื่องส่งแรงดันอุตสาหกรรม 0-10Bar สําหรับเครื่องเย็น HAVC

คําอธิบายสินค้า:

YJJ M5256-C3079E-010BG เครื่องส่งแรงดันอุตสาหกรรม 0-10Bar สําหรับเครื่องเย็น HAVC

ลักษณะ:

M5256: M5200 แพลตฟอร์มส่งแรงดันจากสแตนเลสขนาดเล็ก

C3079E: รหัสรวมไฟฟ้า + กลม

ดิจิตอล 3: สัญญาณออก = 4-20mA การออกกระแสไฟฟ้าสองสาย

079: เครื่องเชื่อมไฟฟ้า = DIN43650 แบบ A ติด Hirschmann มุมขวา

E: กระบวนการ Thread = PT1/4 (R1/4) ไมตริกบริตติชคอนิกอลท่อ

010: ระยะ 0-10 บาร์ G (แรงดันขนาด 0-1 MPa)

B: ประเภทความดัน = ความดันวัด (ด้านหนึ่งที่เชื่อมต่อกับบรรยากาศวัดความดันสัมพันธ์)

G: การตั้งค่าการป้องกันวงจรแบบมาตรฐาน (การเชื่อมต่อกลับ, การวงจรสั้น, การป้องกันแรงกระตุ้น EMI)

II. ปริมาตรการทํางานทางเทคนิคหลัก

1ตารางผลงานความดัน

ปริมาตรและรายละเอียด

ระยะการวัด: 0 - 10 Bar G (แรงกด / 0 - 1000 kPa)

ความแม่นยําโดยรวม (ไม่เป็นเส้นตรง + ไฮสเตเรซิส + สามารถซ้ําได้): ± 0.25% FS

ระยะความผิดพลาดทั้งหมด (TEB): ±1.0% FS ในช่วงอุณหภูมิทั้งหมด

ความตึงเครียดเกินความปลอดภัย: 2 เท่าของระยะที่กําหนดไว้ (20 Bar)

ความดันแตกที่ป้องกันการระเบิด: 5 เท่าของระยะที่กําหนด (50 Bar)

เวลาตอบสนอง: < 3 ms, ไม่มีความช้าในการกดดันแบบไดนามิก

การเคลื่อนไหวระยะยาวต่อปี: ≤ ± 0.1% FS ต่อปี

2รายละเอียดไฟฟ้า

ผลิต: ระบบ 2 สาย 4 - 20mA (0 Bar = 4mA, 10 Bar = 20mA)

ความดันไฟฟ้า: 9 - 30VDC (ทั่วไปสําหรับระบบ 24VDC มาตรฐานอุตสาหกรรม)

ขั้นสูงสุดของภาระ: 500Ω

การป้องกันวงจร: การป้องกันการเชื่อมต่อพลังงานกลับ, การป้องกันวงจรสั้นออก, การป้องกันแรงกระแทกไฟฟ้าแม่เหล็ก 10V/m

ความแข็งแรงของการปิด: 100MΩ @ 500VDC

การเชื่อมต่อ: ไฮร์ชแมน DIN43650 ไฮร์ชแมน DIN43650 ไฮร์ชแมน

3ความเหมาะสมทางกลและทางกลาง

วัสดุติดต่อ: 17-4PH สแตนเลสผสมผสานร่างกายแกนไมโครฟิวชั่น ไม่มี welds ไม่มีวงแหวนยางปิด

อินเตอร์เฟซกระบวนการ: PT1/4 (R1/4) กลมทรงโคลนภายนอก, รวมกันกับ Teflon seal

ระดับการป้องกัน: IP67 เหมาะสําหรับตู้กลางแจ้งและตู้ความชื้น

ป้องกันการสั่นสะเทือน: 20G (20 - 2000Hz); ความต้านทานการกระแทก: 50G

ขนาดรวม: ประเภทกระบอกคอมแพคต์, ขอบ 6 ด้าน 24 มม, ความยาวทั้งหมด 50 มม, การติดตั้งง่ายในพื้นที่อุปกรณ์จํากัด

น้ําหนัก: ประมาณ 85 กรัม

4. ปริมาตรอุณหภูมิ

อุณหภูมิการทํางานปานกลาง: -40 °C ~ + 125 °C

ระยะการชดเชยอุณหภูมิโรงงาน: -20 °C ~ + 85 °C (การปรับระยะอุณหภูมิเต็ม, ไม่มีการเคลื่อนไหวที่สําคัญในอุณหภูมิสูงและต่ํา)

อุณหภูมิการเก็บรักษา: -40 °C ~ + 125 °C

สื่อที่ใช้ได้: อากาศกด, น้ํามันไฮดรอลิก, น้ําสะอาด, คันน้ําอากาศความดันต่ํา, น้ําเหลวที่เกรี้ยวได้น้อย

5. การรับรอง

การรับรองความเหมาะสมทางอุตสาหกรรมด้วยไฟฟ้าแม่เหล็ก CE

3ข้อดีหลักของสินค้า

ร่างแกนสแตนเลสที่บูรณาการ: ไม่มีโครงสร้างประปา O-ring ทนทานต่อน้ํามัน, คันน้ํา, อุณหภูมิสูงและต่ํา, มีอายุการใช้งานที่เกินตัวส่งซิลิคอนกระจายทั่วไปมาก

พลังงานพลังงานความดันสูง 9 - 30VDC เหมาะกับเครื่องมือเครื่องจักร เครื่องปรับอากาศ ตู้ควบคุม PLC ที่มีพลังงานพลังงาน 24V DC

การป้องกันหลายวงจรที่ติดตั้ง ไม่มีความเสียหายต่อเซ็นเซอร์เนื่องจากการเชื่อมไฟที่ไม่ถูกต้องหรือการตัดสายสั้นระหว่างการเชื่อมต่อในสถานที่, อัตราการอดทนความผิดพลาดในการแก้ไขความผิดพลาดสูง

เครื่องเชื่อม Hirschmann มุมขวากันน้ํา IP67 มีโอกาสลดหรือแตกน้อยในสภาพแวดล้อมการสั่นสะเทือน

การปรับระยะอุณหภูมิเต็มโรงงาน เปลี่ยนแปลงกันได้อย่างดี ไม่จําเป็นต้องปรับระยะระบบใหม่เมื่อเปลี่ยน

4. สถานการณ์การใช้งานหลัก

1อุปกรณ์อัตโนมัติไฮดรอลิก/อากาศ (ใช้บ่อยที่สุด)

เครื่องเจาะเจาะ, เครื่องเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะเจาะ

เครื่องบดอากาศ เครื่องปั๊มระบายความว่าง การปรับความดันถังเก็บของ การควบคุมการเริ่มต้นและหยุดความดันสูงและต่ํา

เครื่องกด เครื่องประกอบอัตโนมัติ การเก็บความดันน้ํามัน ระเบิดความดันเกิน

2. HVAC, refrigeration and water treatment การทําความเย็นและการบําบัดน้ํา

เครื่องส่งความดันน้ําสําหรับท่อน้ําเย็น / ท่อน้ําร้อนในเครื่องปรับอากาศกลาง

การตรวจสอบความดันสําหรับเครื่องแห้ง เครื่องบดอากาศ

การควบคุมความดันอย่างต่อเนื่องสําหรับอุปกรณ์ทําความสะอาดน้ํา ท่อระบายน้ํา การป้องกันการขาดน้ํา

3อุปกรณ์อุตสาหกรรมทั่วไป

การตรวจสอบความดันต่ําสําหรับหม้อปั่นขนาดเล็ก อุปกรณ์บํารุงความร้อน

การตอบสนองความดันสําหรับอุปกรณ์ตัดเลเซอร์, การพิมพ์, การบรรจุ;

การรวบรวมข้อมูลสําหรับอุปกรณ์ทดสอบความดัน เตียงทดสอบการแก่
