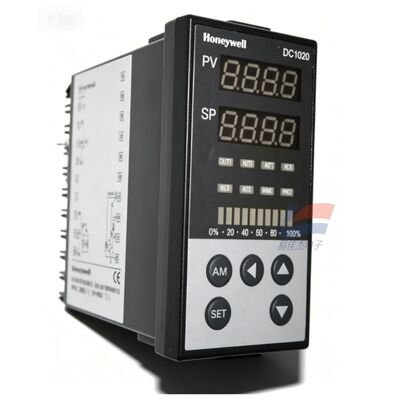

YJJ DC1020CT-30200B-E เครื่องวัดปริมาณอุณหภูมิ PID สําหรับอุปกรณ์บําบัดความร้อน / เครื่องอบ

รายละเอียดสินค้า:

YJJ DC1020CT-30200B-E PID อุณหภูมิควบคุมเมตรสำหรับความร้อน/อุปกรณ์เบเกอรี่

คุณสมบัติ:

I. การตีความกลุ่มโมเดลที่สมบูรณ์ DC1020CT-30200B-E

DC1020: ขนาดซีรีส์ 48 มม. × 96 มม. (แผงแนวตั้ง 8/8 DIN)

CT: ประเภทอินพุต = T = อินพุตพิเศษสำหรับเทอร์โมคัปเปิ้ล (K/J/R/S/B/E/N/T/W ฯลฯ เทอร์โมคัปเปิล 12 ชนิด) ไม่สามารถเป็นเทอร์โมคัปเปิล PT100 ได้โดยตรง

3: เอาต์พุตควบคุมหลัก OUT1 = 4 ~ 20mA เอาต์พุต PID ต่อเนื่องแบบอะนาล็อกในปัจจุบัน

0: เอาต์พุตควบคุมที่สอง OUT2 = ไม่มี

2: ช่องสัญญาณเตือน = 2 รีเลย์อิสระสำหรับสัญญาณเตือน (AL1 + AL2)

00: ไม่มีเอาท์พุตทรานสดิวเซอร์, ไม่มี SP การตั้งค่าระยะไกลภายนอก

B: การสื่อสาร RS485 Modbus-RTU ในตัว (สามารถเชื่อมต่อกับ PLC / หน้าจอสัมผัสได้)

E: อินเทอร์เฟซเมนูการทำงานภาษาอังกฤษ

ครั้งที่สอง พารามิเตอร์ทางไฟฟ้าของฮาร์ดแวร์หลัก

1. อินพุตเทอร์โมคัปเปิล (มาตรฐาน CT)

เทอร์โมคัปเปิ้ลที่เข้ากันได้: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L ทั้งหมด 12 ประเภท

ความแม่นยำในการวัด: เต็มสเกล ±0.5% FS, ความละเอียดในการแสดงผล 0.1°C

ระยะเวลาการสุ่มตัวอย่าง: 250ms / ครั้ง

การตรวจจับความเสียหาย: วงจรเปิดของเทอร์โมคัปเปิลจะกระตุ้นการแจ้งเตือนข้อผิดพลาดโดยอัตโนมัติ

2. เอาต์พุตควบคุมหลัก PID (4 ~ 20mA)

ข้อกำหนดเอาต์พุต: 4 ~ 20mA DC, โหลดสูงสุด500Ω, ไม่มีการควบคุมสัดส่วนการสัมผัสอย่างต่อเนื่อง

ช่วงพารามิเตอร์ PID:

แถบสัดส่วน P: 0 ~ 200% (P = 0 คือสวิตช์ควบคุมเปิด/ปิด)

อินทิกรัล I: 0 ~ 3600s; ดิฟเฟอเรนเชียล D: 0~900s

รองรับการปรับจูนอัตโนมัติ AT, แบบแมนนวล/อัตโนมัติโดยไม่มีการสลับ A/M รบกวน

ระยะเวลาเอาต์พุต: 0 วินาที (เอาต์พุตปัจจุบันไม่มีความล่าช้าทางกล เหมาะสำหรับวาล์วสัดส่วนไฟฟ้า แหล่งจ่ายไฟควบคุม SCR)

3. รีเลย์แจ้งเตือนสองตัว (AL1, AL2)

ข้อกำหนดการติดต่อ: SPDT แบบโยนสองครั้งแบบขั้วเดียว, โหลดตัวต้านทาน 3A / 240VAC

โหมดสัญญาณเตือนในตัว 17 โหมด: ค่าสัมบูรณ์ขีดจำกัดบนและล่าง, สัญญาณเตือนการเบี่ยงเบน, ความผิดปกติของวงจรเปิด, วงจรเปิดของเครื่องทำความร้อน, คำเตือนสแตนด์บาย ฯลฯ

สามารถตั้งค่าเกณฑ์แยกกันได้สองแบบแยกกัน หนึ่งอันสำหรับการปิดเครื่องที่อุณหภูมิเกิน และอีกหนึ่งอันสำหรับการเตือนเตือน

4. การสื่อสาร RS485 Modbus (ฟังก์ชั่นหลักหลังจากส่วนต่อท้าย B)

ข้อมูลจำเพาะ:
