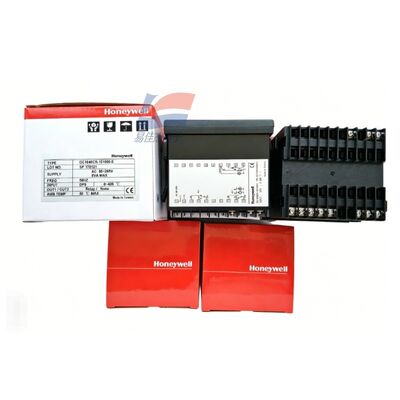

YJJ DC1040CR-701000-E เครื่องวัดระดับอุณหภูมิ PID สําหรับอุปกรณ์เผาไหม้

รายละเอียดสินค้า:

YJJ DC1040CR-701000-E PID อุณหภูมิควบคุม Meter สำหรับอุปกรณ์การเผาไหม้

คุณสมบัติ:

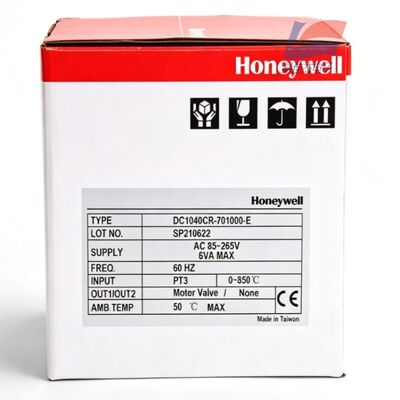

I. การตีความกลุ่มโมเดลที่สมบูรณ์ DC1040CR-701000-E

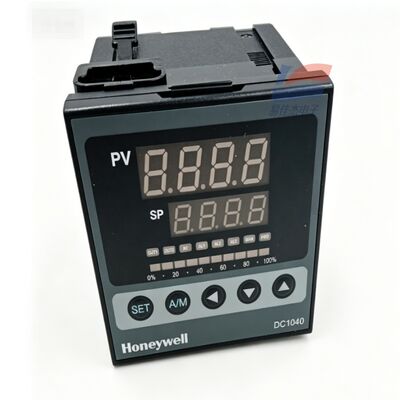

DC1040: ขนาดแผง 96 มม. × 96 มม. (1/4 DIN สแควร์), หลอดดิจิตอลสองแถว + จอแสดงผลลำแสงเอาต์พุต

CR: ประเภทอินพุต = R RTD ต้านทานความร้อนโดยเฉพาะ รองรับ PT100/JPT100/JPT50 ไม่สามารถเชื่อมต่อเทอร์โมคัปเปิลได้โดยตรง / สัญญาณเชิงเส้น 4-20mA

7: เอาต์พุตควบคุมหลัก OUT1 = เอาต์พุตไดรฟ์เดินหน้า/ถอยหลังของมอเตอร์สามหลัก (ควบคุมวาล์วควบคุมสัดส่วนไฟฟ้า, เอาต์พุตคู่หน้าสัมผัสเปิด/ปิด)

0: เอาต์พุตควบคุมที่สอง OUT2 = ไม่มี

1: ช่องสัญญาณเตือน = 1 เอาต์พุตแจ้งเตือนรีเลย์ SPDT (AL1)

00: ไม่มีเอาท์พุตทรานสดิวเซอร์, ไม่มี SP การตั้งค่าระยะไกลภายนอก

0: ไม่มีฟังก์ชันการสื่อสาร RS485 Modbus มีเพียงการทำงานภายในเครื่องเดียวเท่านั้น

E: อินเทอร์เฟซการทำงานของเมนูภาษาอังกฤษ

ครั้งที่สอง พารามิเตอร์ทางไฟฟ้าของฮาร์ดแวร์หลัก

1. อินพุตความต้านทานความร้อน PT100 (มาตรฐาน CR)

รองรับ RTD: PT100, JPt100, JPt50 ความต้านทานความร้อนสามสาย

ช่วงการวัดอุณหภูมิ: -199.9°C ~ +800.0°C, ความละเอียด 0.1°C ความแม่นยำในการวัด: ±0.5% ของขนาดเต็ม

การตรวจจับการแตกของสาย: การแจ้งเตือนข้อผิดพลาดอัตโนมัติกระตุ้นโดยวงจรเปิดของความต้านทานความร้อน

ระยะเวลาการสุ่มตัวอย่าง: 250ms / ครั้ง

2. เอาต์พุตควบคุมวาล์วมอเตอร์สามทาง (เอาต์พุต 7 คุณสมบัติหลัก)

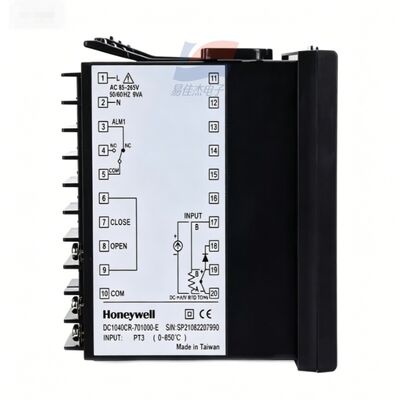

รูปแบบเอาต์พุต: หน้าสัมผัสรีเลย์อิสระสองชุด (วาล์วเปิด / วาล์วปิด) ขับเคลื่อนวาล์วมอเตอร์ตามสัดส่วนไฟฟ้า

ความจุหน้าสัมผัส: โหลดตัวต้านทาน 3A / 240VAC

ตรรกะการควบคุม: พัลส์เปิด/ปิดเอาต์พุตอัตโนมัติ PID, คำนวณระดับการเปิดวาล์วโดยอัตโนมัติ, การควบคุมวงปิดอุณหภูมิคงที่

รองรับการปรับแต่งเวลาการเดินทางของวาล์ว (0 ~ 1,000 วินาที) เข้ากันได้กับวาล์วไอน้ำ / น้ำร้อนไฟฟ้าสองทาง / สามทาง

สนับสนุนการปรับอัตโนมัติด้วยตนเอง AT, การสลับ A/M แบบแมนนวล / อัตโนมัติที่ไม่ถูกรบกวน

พารามิเตอร์ PID ปรับได้:

วงสัดส่วน P: 0 ~ 200%; อินทิกรัล I: 0 ~ 3600s; อนุพันธ์ D: 0~900s

3. รีเลย์สัญญาณเตือนช่องเดียว AL1

หน้าสัมผัส: SPDT โยนสองขั้วเดี่ยว, 3A / 240VAC

โหมดการเตือน 17 โหมดในตัว: ขีดจำกัดบน, ขีดจำกัดล่าง, สัญญาณเตือนการเบี่ยงเบน, วงจรเปิดเซ็นเซอร์, คำเตือนสแตนด์บาย

สามารถตั้งค่าเกณฑ์การเตือนได้อย่างอิสระ ใช้สำหรับการปิดเครื่องเมื่ออุณหภูมิสูงเกินไป เสียง และการเชื่อมต่อการเตือนด้วยแสง

4. แหล่งจ่ายไฟและสิ่งแวดล้อม

แหล่งจ่ายไฟ: สากลช่วงกว้าง AC85 ~ 264V 50/60Hz, สูงสุด 8VA; อุปกรณ์เสริม DC15 ~ 55VDC แหล่งจ่ายไฟกระแสตรง

สภาพแวดล้อมการทำงาน: 0 ~ 50 ℃ ความชื้น 20 ~ 90% RH ไม่มีการควบแน่น

การป้องกัน: แผงด้านหน้า IP65, ขั้วต่อแผงด้านหลัง IP30; ป้องกันไฟกระชาก EMC อุตสาหกรรม, การรบกวนของมอเตอร์

การจัดเก็บพารามิเตอร์: การจัดเก็บข้อมูลถาวร EEPROM หลังจากไฟฟ้าดับ ไม่จำเป็นต้องใช้แบตเตอรี่สำรอง

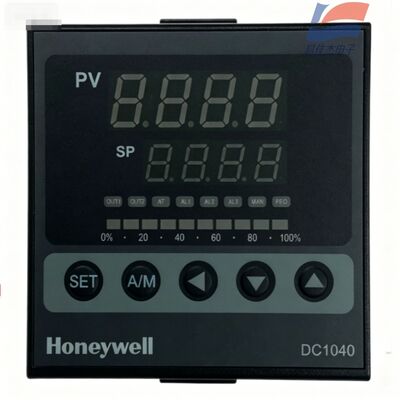

5. จอแสดงผลและปุ่มของมนุษย์

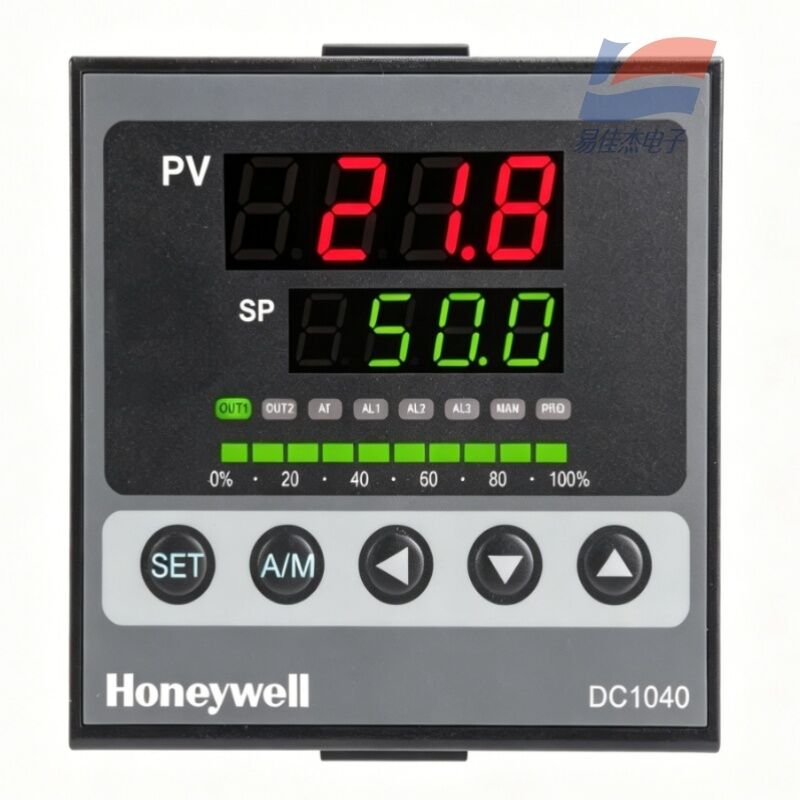

หลอดดิจิตอล 4 หลักคู่: อุณหภูมิจริง PV แถวบน, อุณหภูมิที่ตั้ง SP แถวล่าง

คอลัมน์ LED 10 ส่วน: แสดงอัตราส่วนเอาต์พุตการเปิดวาล์ว 0~100% อย่างเป็นธรรมชาติ

ปุ่มบนแผง: การตั้งค่า SET, การสลับ A/M อัตโนมัติแบบแมนนวล, ปุ่มปรับขึ้นและลง

ไฟแสดงสถานะ: การควบคุมวาล์ว OUT, การปรับอัตโนมัติ AT, สัญญาณเตือน AL1, โหมดแมนนวล

6. มิติทางกล

แผง: 96 × 96 มม.; การเปิดตู้: 92×92มม. ความลึกรวม 95 มม
