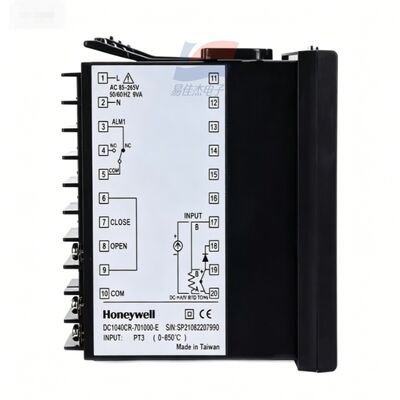

YJJ DC1040CL-301000-E เครื่องควบคุมกระบวนการ PID สําหรับควบคุมอุตสาหกรรมความร้อนที่แม่นยํา

รายละเอียดสินค้า:

YJJ DC1040CL-301000-E PID ตัวควบคุมกระบวนการสำหรับการควบคุมอุณหภูมิอุตสาหกรรมที่แม่นยำ

คุณสมบัติ:

I. คำอธิบายการแบ่งส่วนโมเดลที่สมบูรณ์: DC1040CL-301000-E

DC1040: ขนาดซีรีส์ 96 มม. × 96 มม. (แผงสี่เหลี่ยมจัตุรัส 1/4 DIN), หลอดดิจิตอลสองแถว + จอแสดงผลคอลัมน์แสงเอาต์พุต 0 ~ 100%

CL: ประเภทอินพุต = อินพุตอะนาล็อกเชิงเส้นเชิงเส้น รองรับเฉพาะสัญญาณเครื่องส่งสัญญาณอุตสาหกรรม 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V; ไม่สามารถเชื่อมต่อโดยตรงกับเทอร์โมคัปเปิ้ล / เทอร์โมรีซิสเตอร์ PT100

3: เอาต์พุตควบคุมหลัก OUT1 = 4 ~ 20mA เอาต์พุต PID ต่อเนื่องแบบอะนาล็อกปัจจุบัน (ไม่มีการปรับสัดส่วนการสัมผัส)

0: เอาต์พุตควบคุมที่สอง OUT2 = ไม่มีเอาต์พุตควบคุมเพิ่มเติม

1: ช่องสัญญาณเตือนภัย = 1 SPDT สัญญาณเตือนรีเลย์โยนสองครั้งแบบขั้วเดียว (AL1)

00: ไม่มีเอาท์พุตทรานสดิวเซอร์ ไม่มีฟังก์ชัน SP การตั้งค่าระยะไกลภายนอก

0: ไม่มีอินเทอร์เฟซการสื่อสาร RS485 Modbus-RTU เฉพาะการทำงานของเครื่องเดียวในพื้นที่เท่านั้น ไม่รองรับเครือข่ายระยะไกล PLC

E: อินเทอร์เฟซเมนูการทำงานภาษาอังกฤษ

ครั้งที่สอง พารามิเตอร์ประสิทธิภาพทางไฟฟ้าของฮาร์ดแวร์หลัก

1. อินพุตอนาล็อกเชิงเส้น CL (คุณสมบัติหลัก)

สัญญาณที่รองรับ: 4~20mA DC, 0~5V DC, 0~10V DC มาตรฐานอุตสาหกรรมสัญญาณทรานสดิวเซอร์ (เข้ากันได้กับ M5256 ทรานสดิวเซอร์ความดัน, VY400 มิเตอร์น้ำวน vortex, ออกซิเจน / ก๊าซ 4-20mA โมดูลทรานสดิวเซอร์)

ความแม่นยำในการวัด: เต็มสเกล ±0.5% FS, ตำแหน่งทศนิยม 0.01/0.1/1 ปรับได้

ระยะเวลาการสุ่มตัวอย่าง: 500ms / ครั้ง

ความต้านทานอินพุตปัจจุบัน: ≤100Ω; ความต้านทานอินพุตแรงดันไฟฟ้า ≥100kΩ

การตรวจจับความเสียหาย: การสูญเสียสัญญาณอินพุตจะทริกเกอร์การแจ้งเตือนข้อผิดพลาด AL1 โดยอัตโนมัติ

2. PID ควบคุมหลัก 4 ~ 20mA กระแสไฟขาออก (รหัส 3)

ข้อกำหนดเอาต์พุต: 4 ~ 20mA DC, ความต้านทานโหลดสูงสุด500Ω, เชิงเส้นต่อเนื่องโดยไม่ต้องปรับหน้าสัมผัส

อัลกอริธึม PID: Standard PID + anti-integral saturation รองรับการปรับจูนอัตโนมัติ AT, manual / automatic โดยไม่รบกวนการสลับ A/M

ช่วงการปรับพารามิเตอร์ PID:

แถบสัดส่วน P: 0 ~ 200% (P = 0 คือสวิตช์เปิด/ปิดการควบคุมสองตำแหน่ง)

อินทิกรัล I: 0 ~ 3600s; อนุพันธ์ D: 0~900s

เอาต์พุตไม่มีการสึกหรอทางกล เหมาะสำหรับสภาวะการปรับความถี่สูงอย่างต่อเนื่อง

3. รีเลย์สัญญาณเตือนช่องเดียว AL1

ข้อกำหนดการติดต่อ: SPDT single-pole double-throw, โหลดตัวต้านทาน 3A/240VAC

โหมดการเตือน 17 โหมดในตัว: ค่าสัมบูรณ์ขีดจำกัดบนและล่าง, การเบี่ยงเบนเกินขีดจำกัด, สัญญาณขาด, คำเตือนสแตนด์บาย ฯลฯ

การตั้งค่าเกณฑ์อิสระสามารถเชื่อมโยงกับสัญญาณเตือนเสียงและแสง การตัดโซลินอยด์วาล์ว วงจรปิดอุปกรณ์

4. ข้อมูลจำเพาะด้านพาวเวอร์ซัพพลายและสิ่งแวดล้อม

แหล่งจ่ายไฟ: ทั่วไปช่วงกว้าง AC85 ~ 264V 50/60Hz, การใช้พลังงานโดยรวมสูงสุด 8VA; ตัวเลือกแหล่งจ่ายไฟกระแสตรง DC15 ~ 50V

อุณหภูมิสภาพแวดล้อมในการทำงาน: 0 ~ 50 ℃; การจัดเก็บ -20~+65℃

ความชื้น: 20 ~ 85% RH ไม่มีการควบแน่น

เกรดการป้องกัน: แผงด้านหน้า IP65, ขั้วต่อสายไฟด้านหลัง IP30

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: การรับรอง CE อุตสาหกรรม EMC, ทนทานต่อมอเตอร์, การรบกวนไฟกระชากของตัวแปลงความถี่

การจัดเก็บพารามิเตอร์: การปิดเครื่อง EEPROM จะบันทึกพารามิเตอร์อย่างถาวร ไม่จำเป็นต้องใช้แบตเตอรี่สำรอง

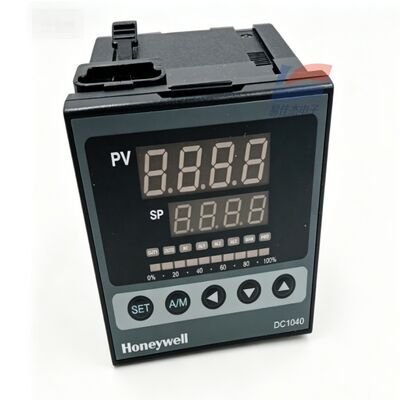

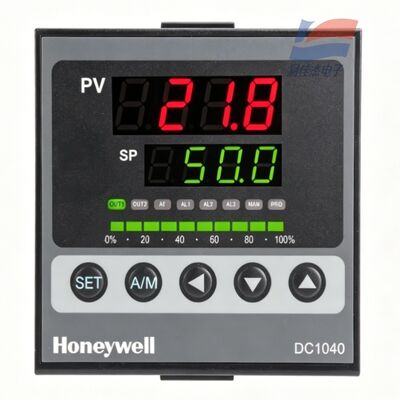

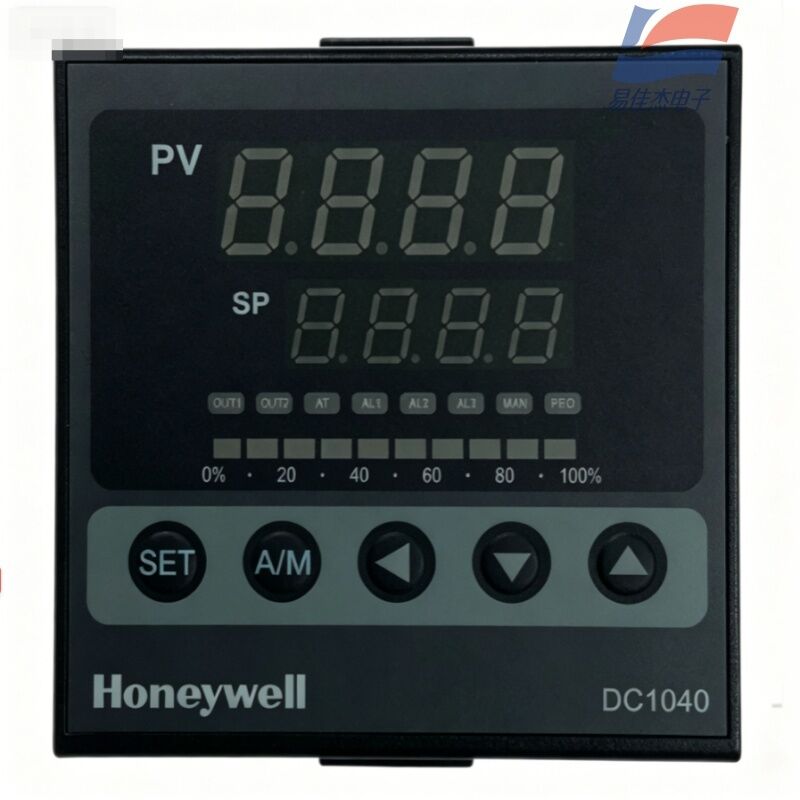

5. จอแสดงผลและปุ่มของมนุษย์-เครื่องจักร

หลอดดิจิตอล 4 หลักคู่: ค่าการวัดแบบเรียลไทม์ PV แถวบน, ค่าการตั้งค่ากระบวนการ SP แถวล่าง

คอลัมน์ไฟ LED สีเขียว 10 ส่วน: แสดงอัตราส่วนกำลังเอาต์พุต PID 0 ~ 100% โดยสังหรณ์ใจ

ปุ่มการทำงาน: การตั้งค่า SET, การสลับ A/M อัตโนมัติด้วยตนเอง, ปุ่มเพิ่ม/ลดขึ้นและลง ไฟแสดงสถานะ: OUT - เอาต์พุตควบคุมหลัก, AT - การปรับจูนเอง, AL1 - สัญญาณเตือน, MAN - โหมดแมนนวล

6. ขนาดการติดตั้งเครื่องกล

ลักษณะแผง:96 (W) × 96 (H) มม

ช่องเปิดตู้ควบคุม : 92 × 92 มม

ความลึกโดยรวม: 95 มม

III. ข้อได้เปรียบหลักของผลิตภัณฑ์

ตัวควบคุมพิเศษสำหรับสัญญาณเชิงเส้น: ไม่จำกัดเฉพาะการควบคุมอุณหภูมิ สามารถดำเนินการควบคุม PID แบบวงปิดสำหรับความดัน การไหล ระดับ และความเข้มข้นของก๊าซ เข้ากันได้กับเครื่องส่งสัญญาณประเภทเอาต์พุต 4-20mA ทั้งหมด

เอาต์พุตกระแสแบบไม่สัมผัส 4-20mA มีอายุการใช้งานนานกว่าเอาต์พุตหน้าสัมผัสรีเลย์ เข้ากันได้กับวาล์วสัดส่วนไฟฟ้า การควบคุมพลังงานโซลิดสเตต SCR และพัดลมความถี่ตัวแปร

5. ระบบอัตโนมัติของอุปกรณ์ขนาดเล็กแบบสแตนด์อโลน

กระบวนการวงปิดที่สมบูรณ์สามารถทำได้โดยไม่ต้องใช้ PLC: เครื่องส่งสัญญาณรวบรวมสัญญาณ → การคำนวณ PID ​​ของอุปกรณ์ → 4-20mA ขับเคลื่อนแอคชูเอเตอร์ และรีเลย์สัญญาณเตือนทำหน้าที่เป็นอินเตอร์ล็อคเพื่อความปลอดภัย
