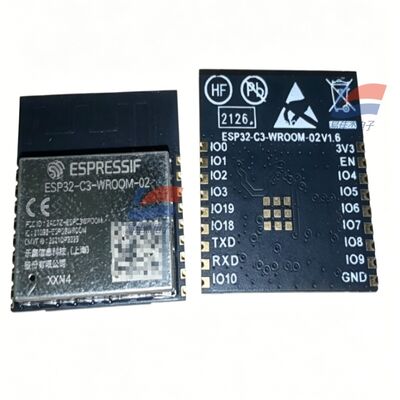

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 โมดูลไร้สาย

คําอธิบายสินค้า:

YJJ ESP32-C3-WROOM-02-N4 โมดูลไร้สาย WiFi 2.4GHz + Bluetooth BLE5.0

ลักษณะ:

I. ข้อมูลพื้นฐาน

ยี่ห้อผู้ผลิต: เอสเพรสซิฟ (เซี่ยงไฮ้, จีน)

การตีความแบบ

ESP32-C3: ชิปควบคุมหลัก RISC-V แบบเดียว

WROOM-02: ซีรีย์โมดูลไร้สาย SMD แบบมาตรฐาน

N4: 4MB Quad SPI Flash ระยะอุตสาหกรรมอุณหภูมิ -40 °C ~ + 85 °C

อานเตนน่า: อานเตนน่าใน PCB (ไม่มีซ็อต U.FL, แตกต่างด้วยคําตอบ 02U สําหรับรุ่นอานเตนนาภายนอก)

แพคเกจ: โมดูลการติดตั้งบนพื้นผิว SMD 19 ปิน ขนาด 18 × 20 × 3.2 มิลลิเมตร

II. ปริมาตรฮาร์ดแวร์หลัก

1. โปรเซสเซอร์และการเก็บ

CPU: 32 บิต RISC-V เซ็นคอร์เดียว ขนาดสูงสุด 160MHz

ROM: 384KB

SRAM: 400KB (16KB Cache) + 8KB RTC SRAM

แฟลช: 4MB (N4 เป็น 4M, N8 คือ 8M)

ภายใน 40MHz ความแม่นยําสูงคริสตัลออสซิลเลเตอร์

2การสื่อสารไร้สาย (Wi-Fi + BLE Dual)

Wi-Fi 2.4G

มาตรฐาน: 802.11 b/g/n, 1T1R

ความกว้างแบนด์เวท: 20MHz/40MHz ความเร็วสูงสุด 150Mbps

ช่อง: 2412 ~ 2484MHz (1 ~ 13 ช่อง)

โหมด: สถานี / SoftAP / Hybrid Dual Mode รองรับ 4 Wi-Fi แบบเสมือน

พลังการส่ง: 20.5dBm; ความรู้สึกในการรับ - 105dBm

ฟังก์ชัน: ระยะ FTM, WMM, การรวมกรอบ, ความหลากหลายของแอนเทนนา

โบลูธูท 5.0 BLE

อัตรา: 125K/500K/1M/2Mbps

การสนับสนุน: BLE Mesh, การขยายการออกอากาศ, ชุดการออกอากาศหลายสาย

แอนเทนเนส Wi-Fi / Bluetooth ที่ใช้ร่วมกัน โปรแกรมการอยู่ร่วมกันที่สร้างขึ้น ไม่ให้มีการขัดแย้งกัน

3. ทรัพยากรด้านนอก (15 GPIO)

GPIOs ทั้งหมดสามารถโปรแกรมใหม่ได้

การสื่อสาร: UART×2, I2C, SPI, ออดิโอ I2S, TWAI (CAN2.0), USB (พอร์ตลําดับ / JTAG debugging dual-purpose)

อานาล็อก: 8 ช่องทาง SAR ADC (12 บิต) เซ็นเซอร์อุณหภูมิชิปที่ติดตั้ง

การควบคุม: LED PWM Multi-output, กําหนดระยะไกลอินฟราเรด, DMA ทั่วไป, แฮร์ดแวร์เวย์ด็อก, ไทม์

3 GPIOs สําหรับการผูกปินการตั้งค่าการเริ่มต้น, การเลือกโหมดการเปิด

4. การบริโภคไฟฟ้าและพลังงาน

ความดันไฟฟ้า: 3.0V ~ 3.6V (เฉพาะ 3.3V)

กระแสส่งสูงสุด: 280 ~ 345mA

ไฟฟ้ารับ Wi-Fi: 82mA

ระดับการนอนแบบพลังงานต่ํา: ระดับ RTC deep sleep เพียงหลาย μA เหมาะสําหรับอุปกรณ์แบตเตอรี่

อุณหภูมิการทํางาน: -40 °C ~ + 85 °C (ชุด N เป็นเกรดอุตสาหกรรมปกติ; H4 คือ - 40 ~ 105 °C แบบอุณหภูมิสูง)

ระดับความต้านทานฝุ่น: MSL3, การติดตั้งบนพื้นผิว

5การบรรจุโครงสร้าง

การติดตั้งพื้นผิว 19 ปิน, ผนังโลหะป้องกันการขัดขวาง

แอนเทนเน่ PCB ภายใน ไม่จําเป็นต้องมีแอนเทนเน่ภายนอกเพิ่มเติม ทําให้โครงสร้างทั่วไปง่าย

III. การจําแนกแบบรวดเร็วของรุ่นในชุดที่คล้ายกัน ตาราง

ระยะอุณหภูมิของแอนเทนนาไฟฟ้าแบบ

ESP32-C3-WROOM-02-N4 4MB PCB ติดบนแผ่น -40 ~ 85 °C

ESP32-C3-WROOM-02-N8 8MB PCB ติดแผ่น -40 ~ 85 °C

ESP32-C3-WROOM-02U-N4 4MB แอนเทนน์ U.FL ภายนอก -40 ~ 85 °C

ESP32-C3-WROOM-02-H4 4MB PCB ติดแผ่น -40 ~ 105 °C (อุณหภูมิสูง)

สี่ ข้อดีหลักของสินค้า

สถาปัตยกรรมเปิด RISC-V ไม่มีค่าธรรมเนียมการอนุญาต ARM ค่าใช้จ่ายต่ํากว่าและการผลิตค่าใช้จ่ายที่สูงกว่า

โมดูลเดียว Wi-Fi + BLE รองรับการจับคู่ Bluetooth การส่งข้อมูลไร้สาย เครือข่าย Mesh

อุปกรณ์นอกที่รวย: สามารถเชื่อมต่อเซ็นเซอร์, จอแสดงผล, มอเตอร์, CAN bus, เครื่องเสียงได้โดยตรง

การบริโภคพลังงานในการนอนที่ต่ํามาก เหมาะสําหรับอุปกรณ์พกพาที่ใช้แบตเตอรี่ลิเดียม

ขนาดคอมแพคต์ การออกแบบที่ปกปิด การรับรองง่ายสําหรับเครื่องใช้ในบ้าน / อุตสาหกรรมไฟฟ้าแม่เหล็ก

ESP-IDF และ Arduino แฟรมแวร์การพัฒนาแหล่งเปิดของ LeCang

5 สถานการณ์การใช้หลัก

1บ้านฉลาด (ฉากการใช้งานสูงสุด)

โซกิตสมาร์ท Wi-Fi, สวิตช์, เครื่องควบคุมแสง, มอเตอร์ผ้าม่าน

ระบบการเชื่อมต่อเซ็นเซอร์อุณหภูมิ / ความชื้น / แอนด์อินฟราเรด / ก๊าซ

อุปกรณ์ประเภทเล็กที่ฉลาด: เครื่องปรับความชื้น เครื่องทําความสะอาด เครื่องระบายน้ํา เครื่องอาบเท้า

2อุตสาหกรรมอัตโนมัติ (เข้ากันได้ - 40 ~ 85 °C ระยะอุณหภูมิที่กว้าง)

เทอร์มินัลการรับข้อมูลแบบไร้สายอุตสาหกรรม: เก็บข้อมูลความดัน, กระแส, ความชื้นอุณหภูมิ, เซ็นเซอร์ก๊าซ (คู่กับ SO-E2-960, เซ็นเซอร์ก๊าซ MSA ที่คุณได้ตรวจสอบก่อนหน้านี้)

CAN bus wireless gateway การติดตามอุปกรณ์ทางไกล โมดูลการส่ง 485 ถึง Wi-Fi

การส่งข้อมูลแบบไร้สายสําหรับเครื่องมือ การอัพโหลดข้อมูลแบบไร้สายสําหรับเครื่องมือตรวจสอบ

3อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์ที่ใส่ได้

แบรนเซ็ตแบบสองแบบ Bluetooth/Wi-Fi เครื่องตรวจสุขภาพ เครื่องชั่ง

เครื่องเล่นเสียงไร้สาย เครื่องเสียง Bluetooth เครื่องเสียง I2S

อุปกรณ์ควบคุมทางไกล ประตูส่งต่ออินฟราเรด

4การสะสมของอินเตอร์เน็ตของสิ่งของ อุปกรณ์รักษาความปลอดภัย

เครื่องเก็บพลังงานต่ําที่ใช้พลังงานแบตเตอรี่ (การติดตามสภาพแวดล้อมสนาม, ความชื้นในอุณหภูมิห้องโกดัง)

การควบคุมการเข้าถึงแบบไร้สาย ระเบิดการตรวจจับมนุษย์

อุปกรณ์ที่ใช้ร่วมกัน (พาวเวอร์แบงค์ บอร์ดสื่อสารการตั้งตําแหน่งจักรยานร่วมกัน)

5การศึกษา การพัฒนา DIY

อินเตอร์เน็ตของสิ่งของ การเรียนการสอน บอร์ดพัฒนา โครงการผู้ผลิต พื้นที่ทดลองควบคุมไร้สาย
