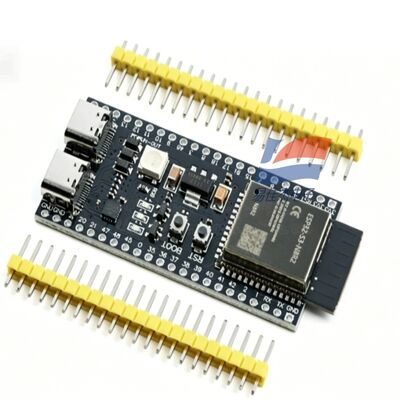

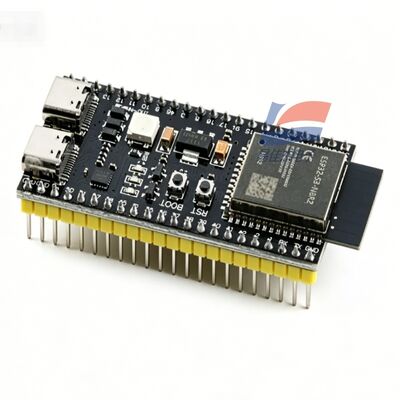

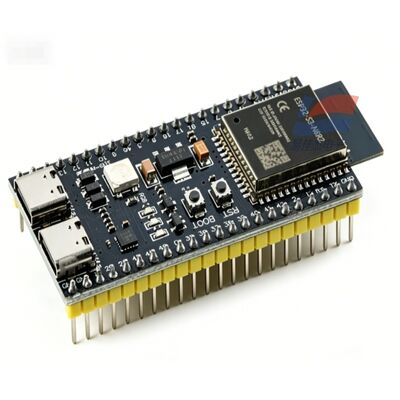

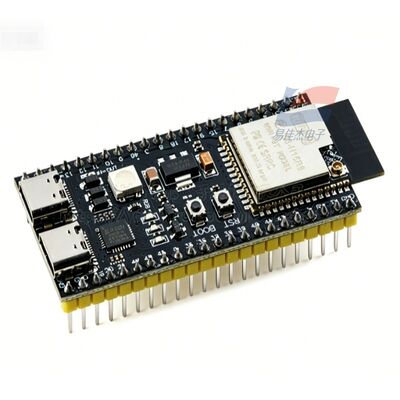

YJJ ESP32-S3-DevKitC-1-N16R8 พันธมิตรการพัฒนา WiFi + โบลูธูท MCU / AI มือสอง

รายละเอียดสินค้า:

YJJ ESP32-S3-DevKitC-N16R8 Development Board - Dual-Core 32-Bit MCU AI อุปกรณ์สมาร์ทไร้สาย WIFI บลูทูธความสามารถ

คุณสมบัติ:

I. ข้อมูลพื้นฐาน

การตีความแบบจำลอง

ESP32-S3: ชิปควบคุมหลักแบบดูอัลคอร์รุ่นใหม่พร้อมการเร่งความเร็วเวกเตอร์ AI

DevKitC-1: บอร์ดพัฒนาอเนกประสงค์มาตรฐาน พร้อมหมุดทั้งหมดที่ถูกเปิดเผย มีแหล่งจ่ายไฟ USB-C สำหรับดาวน์โหลด

N16: 16MB Quad SPI Flash (โปรแกรม / เว็บ / ที่เก็บข้อมูลโมเดล AI)

R8: 8MB Octal PSRAM (แคชขนาดใหญ่พิเศษ จำเป็นสำหรับกล้อง / เสียง / การอนุมาน AI)

โมดูล: ESP32-S3-WROOM-1-N16R8 พร้อมเสาอากาศ PCB ออนบอร์ด

ครั้งที่สอง พารามิเตอร์ฮาร์ดแวร์หลัก

1. การประมวลผลการควบคุมหลัก (ข้อดีของ AI Core)

CPU: Dual-core 32 บิต Xtensa LX7 ความเร็วสัญญาณนาฬิกาสูงสุด 240MHz

ฮาร์ดแวร์พิเศษ: ชุดคำสั่งเวกเตอร์ AI ในตัว (ESP-NN) ช่วยเร่งเครือข่ายประสาท อัลกอริธึมเสียง และรูปภาพโดยเฉพาะ

หน่วยความจำภายใน: 512KB SRAM + 384KB ROM + 8KB RTC หน่วยความจำความเร็วต่ำ

ที่จัดเก็บข้อมูลภายนอก: 16MB Flash + PSRAM แปดเหลี่ยมความเร็วสูง 8MB (หน่วยความจำระดับบนสุดในซีรีส์เดียวกัน)

การใช้พลังงานต่ำ: การนอนหลับลึกเพียง 5μA รองรับการสแตนด์บายอุปกรณ์แบตเตอรี่ในระยะยาว

2. การสื่อสารไร้สาย (WiFi + BLE โหมดคู่)

ไวไฟ 2.4G

มาตรฐาน: 802.11 b/g/n 1T1R, แบนด์วิดท์ 20/40MHz, สูงสุด 150Mbps

โหมด: STA/AP/ผสม, MQTT, HTTP, อัปเกรดระยะไกล OTA, บริการเว็บ

บลูทูธ 5.0 BLE

อัตรา: 125K/500K/1M/2Mbps รองรับ BLE Mesh การจับคู่การออกอากาศผ่าน Bluetooth เสียง Bluetooth

การอยู่ร่วมกันของวิทยุ: การตั้งเวลาฮาร์ดแวร์ WiFi / Bluetooth ทำงานโดยไม่มีการรบกวน

3. ทรัพยากรอุปกรณ์ต่อพ่วง (เปิดเผยพินทั้งหมดเข้ากันได้กับอุปกรณ์ต่อพ่วง AI)

GPIO: 36 I/O เอนกประสงค์, 33 พร้อมใช้งาน, รองรับการกำหนดใหม่ทั้งหมด

อินเทอร์เฟซการสื่อสาร: 3 UART, 2 I2C, SPI, เสียง I2S, TWAI (CAN2.0), USB OTG

อุปกรณ์ต่อพ่วงแบบอะนาล็อก: SAR ADC 12 บิต 20 บิต, เซ็นเซอร์อุณหภูมิบนชิป

มัลติมีเดีย: ฮาร์ดแวร์ PWM, ไดรเวอร์หน้าจอ LCD, อินเทอร์เฟซ DVP ของกล้อง, ตัวรับส่งสัญญาณอินฟราเรด

มาตรฐานออนบอร์ด: USB-C (แหล่งจ่ายไฟ + ดาวน์โหลด + พอร์ตอนุกรม), ไฟ WS2812 RGB ที่ตั้งโปรแกรมได้, ปุ่มรีเซ็ต / บูต

4. ไฟฟ้าและสิ่งแวดล้อม

แหล่งจ่ายไฟ: อินพุต USB 5V, แกนชิป 3.3V

อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃ ตรงตามมาตรฐานอุปกรณ์อุตสาหกรรม

การสนับสนุนการพัฒนา: ESP-IDF, Arduino, MicroPython โอเพ่นซอร์สอย่างสมบูรณ์ เข้ากันได้อย่างสมบูรณ์แบบกับเฟิร์มแวร์อุปกรณ์อัจฉริยะ AI

III. ค่าคอร์หน่วยความจำขนาดใหญ่พิเศษของ N16R8 (แตกต่างจากรุ่นโลว์เอนด์ N4/N8 ทั่วไป)

แฟลช 16MB: สามารถจัดเก็บโมเดลเสียงออฟไลน์, ทรัพยากรบนเว็บแบบคงที่, เฟิร์มแวร์หลายตัว, ระบบไฟล์ขนาดใหญ่, รองรับการอัพเกรด OTA ที่สมบูรณ์

PSRAM 8MB: แคชภาพ / เสียงขนาดใหญ่พิเศษ, การรันภาพจากกล้องอย่างราบรื่น, เสียงไมโครโฟนหลายตัว, การอนุมาน TensorFlow Lite AI

แฟลช 4MB ธรรมดาที่ไม่มีรุ่น PSRAM ไม่สามารถเรียกใช้เสียงออฟไลน์ การจดจำใบหน้า โครงการกล้องความละเอียดสูงได้ ต้องกำหนดค่าอุปกรณ์อัจฉริยะ AI ด้วย N16R8

IV. ความสามารถหลักของ AI (ฟังก์ชันหลักของอุปกรณ์อัจฉริยะ)

1. การโต้ตอบด้วยเสียงแบบออฟไลน์ (กรอบเสียง ESP-SR) การจดจำคำปลุกแบบออฟไลน์ในพื้นที่ (ไม่จำเป็นต้องเชื่อมต่ออินเทอร์เน็ต)

การยกเลิกเสียงก้อง AEC, การลดเสียงรบกวน, การจดจำคำสั่งเสียงของคำหลัก

การประกาศเสียงออฟไลน์ภาษาจีน / อังกฤษพร้อมเอาต์พุตเสียงลำโพง I2S

2. วิชันซิสเต็มภายในเครื่อง (TFLite Micro)

เชื่อมต่อกับกล้อง OV2640/OV5640 ใช้งานโมเดลน้ำหนักเบาภายในเครื่อง:

การตรวจจับร่างกายมนุษย์ การจดจำใบหน้า การจำแนกวัตถุ การจดจำการกระทำ

แคช PSRAM ขนาด 8MB สำหรับภาพที่มีความละเอียดสูง การอนุมานภายในที่มีความหน่วงต่ำ ไม่จำเป็นต้องอัปโหลดไปยังระบบคลาวด์

3. การทำงานพร้อมกันหลายงานของ AI

การแบ่งงานแบบดูอัลคอร์: หนึ่งคอร์สำหรับเครือข่ายไร้สาย หนึ่งคอร์สำหรับการคำนวณ AI ในพื้นที่ บรรลุการโต้ตอบด้วยเสียง + การจดจำกล้อง + การควบคุมอุปกรณ์ IoT ไปพร้อมๆ กัน

5. แอปพลิเคชันกระแสหลัก (รวมถึงอุปกรณ์อัจฉริยะ AI)

1. อุปกรณ์อัจฉริยะ AI / ผู้ช่วยเสียงออฟไลน์ (เน้นหลัก)

การปลุกด้วยเสียงแบบออฟไลน์ การควบคุมไฟ / ปลั๊กไฟ / เครื่องใช้ในครัวเรือนด้วยเสียง การรายงานคำถามและคำตอบด้วยเสียงของข้อมูลอุณหภูมิ/ความชื้น / ก๊าซ

หุ่นยนต์เสียง AI บนเดสก์ท็อป, เครื่องเสียงการศึกษาปฐมวัยสำหรับเด็ก, ระบบควบคุมกลางบ้านอัจฉริยะแบบออฟไลน์

2. อุปกรณ์กล้อง Visual AI

การจดจำใบหน้าควบคุมการเข้าถึงอัจฉริยะ, สัญญาณเตือนการตรวจจับร่างกายมนุษย์, การจดจำสินค้าในคลังสินค้า, การตรวจสอบสัตว์เลี้ยง

การตรวจสอบด้วยภาพอุปกรณ์อุตสาหกรรม, อัพโหลดภาพตรวจจับก๊าซแบบไร้สาย (搭配 SO-E2-960, เซ็นเซอร์ก๊าซ MSA 1012121X)

3. เทอร์มินัล IoT สมาร์ทโฮม

สวิตช์อัจฉริยะ แผงลดแสง อุณหภูมิ/ความชื้น / เกตเวย์การรวบรวมก๊าซ การเชื่อมต่อ Bluetooth Mesh เต็มรูปแบบ

ระบบควบคุมส่วนกลางแบบจอสัมผัส, รีโมทคอนโทรลแบบอินฟราเรดสากล (ควบคุมด้วยเสียงสำหรับเครื่องปรับอากาศ/ทีวี)

4. การรวบรวมข้อมูลทางอุตสาหกรรม (ช่วงอุณหภูมิกว้าง - 40~85℃)

สถานีรวบรวมไร้สายเซ็นเซอร์ก๊าซ, 485/CAN ไปยังเกตเวย์ WiFi, การตรวจสอบระยะไกลของอุปกรณ์

ฟิวชั่นข้อมูลหลายเซ็นเซอร์, สัญญาณเตือน AI ผิดปกติในพื้นที่ (เสียงเตือนเมื่อมีก๊าซมากเกินไป)

5. ผู้สร้าง/พัฒนาการศึกษา

การแข่งขัน IoT ของมหาวิทยาลัย การทดลองการสอนด้วยภาพและเสียงของ AI แพลตฟอร์มการพัฒนา Python/MicroPython

รถเสียง, หุ่นยนต์จดจำภาพ, อุปกรณ์ตรวจสอบแบตเตอรี่พลังงานต่ำ

6. อุปกรณ์เครื่องเสียงมัลติมีเดีย

ลำโพงสองโหมด Bluetooth WiFi, เครื่องเล่นเสียงออฟไลน์, ช่องบันทึกการลดเสียงรบกวน
