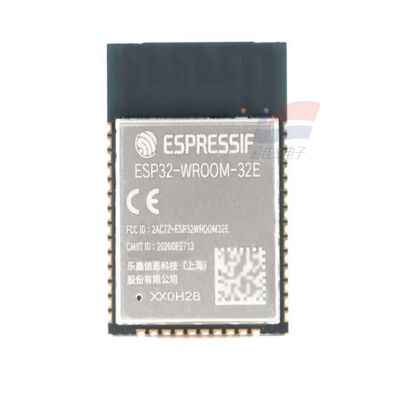

YJJ ESP32-WROOM-32E โมดูล MCU Dual-Core WiFi และ Bluetooth - LoT โมดูลไร้สาย

รายละเอียดสินค้า:

YJJ ESP32-WROOM-32E โมดูล MCU Dual-Core WiFi และ Bluetooth - โมดูลไร้สาย IoT

คุณสมบัติ:

ESP32: ชิปควบคุมหลัก dual-core LX6 รุ่นแรก

WROOM-32: ซีรี่ส์โมดูลไร้สายมาตรฐาน

E: ซิลิคอนที่ปรับให้เหมาะสม V3 (แทนที่ 32D เก่า, แก้ไขข้อบกพร่องของฮาร์ดแวร์, RF และการอัพเกรดความปลอดภัย)

เสาอากาศ: เสาอากาศ PCB ในตัว; ส่วนต่อท้าย UE = พร้อมช่องเสียบเสาอากาศภายนอก U.FL

เวอร์ชันแฟลช: N4 (4MB) / N8 (8MB) / N16 (16MB)

เวอร์ชัน R2 เสริม: PSRAM 2MB ในตัว เหมาะสำหรับการแคชเสียงและรูปภาพ

ครั้งที่สอง พารามิเตอร์ฮาร์ดแวร์หลัก

1. การควบคุมหลักและการจัดเก็บ

CPU: Dual-core 32-bit Xtensa LX6, ความถี่ที่ปรับได้ตั้งแต่ 80 ถึง 240 MHz, โดเมนพลังงานอิสระแบบ dual-core

ที่จัดเก็บข้อมูลภายใน: ROM 448KB + SRAM 520KB + SRAM RTC 16KB

แฟลช: มาตรฐาน 4MB, SPI Flash เสริม 8MB/16MB

รุ่น R2 ระดับไฮเอนด์: Octal PSRAM เพิ่มเติม 2MB (สำหรับการแคชเสียงและกล้อง)

ตัวประมวลผลร่วม ULP พลังงานต่ำพิเศษ: รวบรวมข้อมูลเซ็นเซอร์อย่างอิสระในโหมดสลีป สแตนด์บายระดับไมโครแอมแปร์สำหรับทั้งเครื่อง

2. 2.4G WiFi + WiFi สองโหมด Bluetooth

มาตรฐาน: 802.11 b/g/n 1T1R สูงสุด 150Mbps

ช่องสัญญาณการทำงาน: 2412~2484MHz รองรับ STA/AP/Mixed, WiFi Mesh, อัปเกรดระยะไกล OTA

การเพิ่มประสิทธิภาพวิทยุ: อัพเกรดวงจรการจับคู่เสาอากาศ 32E เมื่อเทียบกับ 32D การเชื่อมต่อพร้อมกันที่เสถียรยิ่งขึ้นสำหรับอุปกรณ์หลายเครื่อง

บลูทูธ 4.2 (BR/EDR + BLE)

รองรับ BLE Mesh, การจับคู่การออกอากาศด้วย Bluetooth, การเข้ารหัสเสียง SBC, ป้องกันการรบกวนความถี่ AFH

สามารถทำงานพร้อมกันกับ WiFi และ Bluetooth ได้ ไม่มีข้อขัดแย้งในการกำหนดเวลาการอยู่ร่วมกันของวิทยุฮาร์ดแวร์

3. ทรัพยากรอุปกรณ์ต่อพ่วง (สูงสุด 26 GPIO)

เมทริกซ์ GPIO ทั้งหมดสามารถนำกลับมาใช้ใหม่ได้อย่างอิสระ รวมถึงอุปกรณ์ต่อพ่วงฮาร์ดแวร์แบบรวม:

การสื่อสาร: 3 UART, I2C, SPI, เสียง I2S, TWAI (CAN2.0), SDIO

อนาล็อก: 8 SAR ADC 12 บิต, DAC 8 บิต 2 ตัว, เซ็นเซอร์สัมผัสแบบคาปาซิทีฟ

การควบคุม: 16 LED PWM, PWM เฉพาะมอเตอร์, ตัวรับส่งสัญญาณอินฟราเรด, ตัวนับชีพจร, อุปกรณ์เฝ้าระวังฮาร์ดแวร์

รองรับการขยายอุปกรณ์ต่อพ่วงการ์ด SD สำหรับการจัดเก็บข้อมูลความจุสูง

4. ไฟฟ้า ขนาด และสิ่งแวดล้อม

แหล่งจ่ายไฟ: 3.0 ~ 3.6V (ทั่วไป 3.3V)

ขนาด: 18 × 17.5 × 3.2 มม., ตัวยึดพื้นผิว SMD มาตรฐาน 38 พิน, ฝาครอบป้องกันโลหะ

อุณหภูมิในการทำงาน: รุ่นมาตรฐาน - 40 ℃~+85 ℃; รุ่นอุณหภูมิสูงถึง - 40°C~+105°C

ระดับความต้านทานต่อความชื้น: MSL3 รองรับการผลิตจำนวนมากในการบัดกรีแบบรีโฟลว์

การรับรอง: บลูทูธ BQB, ความถี่วิทยุ FCC/CE, RoHS

III. อัปเกรดคะแนน 32E เทียบกับคอร์ 32D รุ่นก่อนหน้า

ชิปอัพเกรดซิลิคอน V3: แก้ไขความผิดปกติของการเริ่มต้นระบบคริสตัล, แคช PSRAM ขัดข้อง, ข้อผิดพลาดในการตัดการเชื่อมต่อ Bluetooth

การเพิ่มประสิทธิภาพความปลอดภัย: รองรับ Secure Boot V2, การเข้ารหัสฮาร์ดแวร์ Flash เหมาะสำหรับอุปกรณ์เครือข่ายเชิงพาณิชย์

การเพิ่มประสิทธิภาพวิทยุ: ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่งยิ่งขึ้น การปรับปรุงเสถียรภาพ WiFi ของอุปกรณ์ที่มีเปลือกโลหะอย่างมีนัยสำคัญ

ซอฟต์แวร์ที่เข้ากันได้อย่างสมบูรณ์: คำจำกัดความของพินยังคงไม่เปลี่ยนแปลง สามารถแทนที่แบบ pin-to-pin ได้โดยตรงด้วย 32D ไม่จำเป็นต้องแก้ไข PCB

เสถียรภาพด้านอุปทาน: Espressif ส่งเสริมรูปแบบการผลิตจำนวนมากเป็นหลัก 32D จะค่อยๆ ยุติลง โครงการใหม่ชอบ 32E

IV. ความแตกต่างอย่างง่ายจากตาราง ESP32-S3 / ESP32-C3

ความแตกต่างที่สำคัญของตำแหน่งแกนโมเดล

ESP32-WROOM-32E โมดูล IoT ทั่วไป Dual-core LX6, ไม่มีการเร่งด้วยฮาร์ดแวร์ AI, อุปกรณ์ต่อพ่วงที่สมบูรณ์, อัตราส่วนต้นทุนต่อประสิทธิภาพสูง

ESP32-C3-WROOM-02 Low-cost Minimal IoT RISC-V single-core, ขนาดเล็กกว่า, เหมาะสำหรับเซ็นเซอร์เครือข่ายธรรมดาเท่านั้น

ESP32-S3-WROOM-1 AI Voice / Vision เฉพาะ Dual-core LX7 พร้อมคำสั่งเวกเตอร์ AI รองรับกล้อง DVP PSRAM ขนาดใหญ่

V. สถานการณ์การใช้งานกระแสหลัก

1. สมาร์ทโฮม (สถานการณ์ที่พบบ่อยที่สุด)

ปลั๊กไฟอัจฉริยะ สวิตช์ติดผนัง การควบคุมไฟ RGB มอเตอร์ม่าน อุณหภูมิ/ความชื้น / เกตเวย์การตรวจจับของมนุษย์ การจับคู่บลูทูธ + รีโมทคอนโทรล WiFi, การเชื่อมโยงตาข่ายแบบเต็มบ้าน

2.485/CAN ไปยังเกตเวย์ไร้สาย WiFi, อุปกรณ์อุตสาหกรรมการตรวจสอบระยะไกล

3. เสียง อุปกรณ์เสียง

ลำโพงสองโหมด Bluetooth WiFi, เทอร์มินัลประกาศเสียง, การจดจำเสียงอย่างง่าย, เครื่องเล่น MP3; เวอร์ชัน PSRAM สามารถแคชสตรีมเสียงได้

4. ระบบอัตโนมัติทางอุตสาหกรรม

เครื่องบันทึกข้อมูลทางอุตสาหกรรม การรวบรวมสถานะอุปกรณ์ การตรวจสอบอุณหภูมิ/ความชื้น / ความดันออนไลน์ การขยายตัวแบบไร้สายของ PLC โหนดการรวบรวม IoT ของเรือนกระจกทางการเกษตร ช่วงอุณหภูมิกว้าง -40~85℃ เหมาะสำหรับการประชุมเชิงปฏิบัติการ / กลางแจ้ง

5. เครื่องใช้ไฟฟ้าและอุปกรณ์ชง

รถควบคุมระยะไกลด้วย WiFi เครื่องชั่งอิเล็กทรอนิกส์ เครื่องตรวจจับสุขภาพ อุปกรณ์ที่ใช้ร่วมกัน (ชาร์จแบตเตอรี่/ตู้เก็บของ) บอร์ดการเรียนรู้การพัฒนา Arduino/ESP-IDF

6. ความปลอดภัยและการตรวจสอบพลังงานต่ำ

การตรวจสอบสภาพแวดล้อมกลางแจ้งที่ใช้พลังงานแบตเตอรี่ เครื่องบันทึกอุณหภูมิ/ความชื้นในคลังสินค้า ตัวควบคุมการควบคุมการเข้าออก อุปกรณ์เตือนการตรวจจับของมนุษย์ โหมดสลีปลึกเพื่ออายุการใช้งานแบตเตอรี่หลายเดือน

ข้อมูลจำเพาะ:
