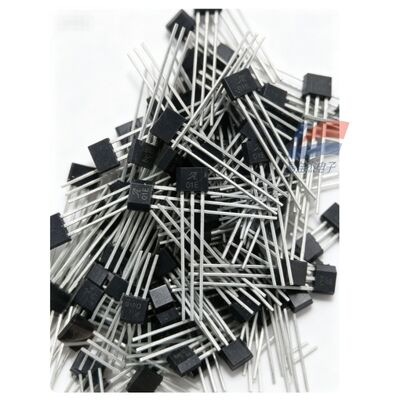

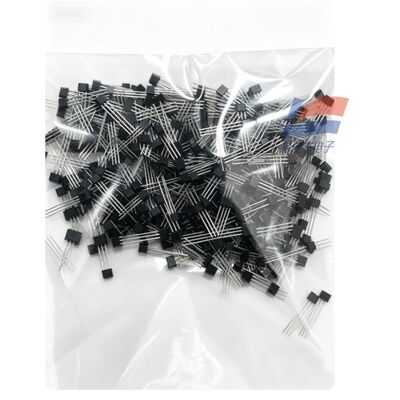

YJJ A1101EUA-T เครื่องปรับสวิทช์ฮอลล์ดิจิตอลขั้วเดียว พร้อมผ้าไหม 01E อิเล็กทรอนิกส์รถยนต์

คําอธิบายสินค้า:

YJJ A1101EUA-T เครื่องปรับสวิทช์ฮอลล์ดิจิตอลขั้วเดียว พร้อมผ้าไหม 01E อิเล็กทรอนิกส์รถยนต์

ลักษณะ:

I. ข้อมูลพื้นฐาน

ชื่อรุ่นเต็ม: A1101EUA-T ผ้าไหม 01E
แพ็คเกจ: SIP-3 3-pin-through-hole (TO92 เท่ากับปลั๊กปลั๊กยาว)
ประเภทอุปกรณ์: สวิตช์ฮอลล์แบบต่อเนื่องแบบขั้วเดียว (ผลิตแบบดิจิตอล) เฉพาะตรวจจับขั้ว S (ขั้วใต้) ของแม่เหล็ก
การบูรณาการภายใน: วงจรปรับความตึงเครียด, องค์ประกอบฮอลล์, เครื่องขยายสัญญาณ, เครื่องกระตุ้น Schmitt, ทรานซิสเตอร์การออกแบบ NMOS
การรับรอง: เกรดรถยนต์ AEC-Q100, การคุ้มครองสิ่งแวดล้อม RoHS, การป้องกันการแทรกแซง ESD / EMC สูง, การคุ้มครองแบตเตอรี่กลับ
II ปริมาตรไฟฟ้าหลัก (25 °C สภาพการทํางานมาตรฐาน)
1. ตารางคุณสมบัติไฟฟ้าของปั๊มพลังงาน
ค่าเฉพาะเจาะจงของพาราเมตร
ความดันไฟฟ้าการทํางาน VCC 3.8 V ~ 24 V DC (เข้ากันได้กับ 5V / 12V / 24V การควบคุมอุตสาหกรรม / อุปกรณ์พลังงานรถยนต์)
ความดันความอดทนสูงสุด ± 30V (การป้องกันการเชื่อมต่อกลับและการป้องกันการกระตุ้น)
กระแสทํางานแบบสแตตติก 7.5 mA
ระยะเวลาการเปิดไฟ ≤ 4 μs สามารถตรวจจับสนามแม่เหล็กได้ทันทีเมื่อเปิดไฟ
2ปริมาตรการกระตุ้นสนามแม่เหล็ก (ประสิทธิภาพแม่เหล็กแกน) ตาราง
ปริมาตร การอธิบายค่าทั่วไป
การทํางานจุดกระตุ้น BOP (S ต้นใกล้) 175G (17.5 mT) ผลิตถูกดึงต่ําและนําเมื่อสนามแม่เหล็ก ≥ 175G
จุดปล่อย BRP (แม่เหล็กห่างไกล) 45G (4.5 mT) การออกตัดและมีความต้านทานสูงเมื่อสนามแม่เหล็ก < 45G
หน้าต่าง Hysteresis แม็กเนต BHYS 130Gs ป้องกันการกระตุ้นการกระแทกสนามแม่เหล็กที่ไม่ถูกต้อง
การตรวจจับขั้วขั้วขั้วเดียว ตอบเพียงขั้ว S ของแม่เหล็ก N pole ไม่มีการตอบสนอง
3. ปริมาตรผลิต
โครงสร้างผลิต: N-ช่องเปิดระบายน้ํา (การสะสมเปิด), ต้องใช้ resistor ดึงขึ้นด้านบน
ปัจจุบันสูงสุด IOUT: 25 mA, สามารถขับเคลื่อน LEDs โดยตรง, รีเล่เล็ก
การลดความชุ่มชื่น (การนําทางที่ 20mA): แบบ 215 mV, ขนาดสูงสุด 400 mV
กระแสการรั่วไหลในระยะนอกสถานะ: ≤ 10 μA
4สิ่งแวดล้อมและอุณหภูมิ
อุณหภูมิการทํางาน: -40 °C ~ +85 °C (ระดับอุณหภูมิขนาดใหญ่ของยาน)
อุณหภูมิการเก็บรักษา: -55 °C ~ +150 °C
วัสดุบรรจุ: บรรจุพลาสติกจากธาตุ epoxy สีดํา ทนต่อการสั่นและความชื้น
III. ข้อดีหลักของสินค้า
ความดันไฟฟ้าขนาดใหญ่ 3.8 ~ 24V เหมาะสําหรับอุปกรณ์ผู้บริโภค 5V, อุตสาหกรรม 24V, ระบบ 12V ของรถยนต์
การปรับขนาดบรรจุของโรงงานกําจัดการเคลื่อนไหวของอุณหภูมิแรงกระแทก, จุดจุดกระตุ้นที่มั่นคงในช่วงอุณหภูมิ;
การตรวจจับแบบต่อเนื่องในเวลาจริง ไม่มีการชะลอการนอน ตอบสนองทันทีต่อการเคลื่อนไหวของแม่เหล็ก
การป้องกันหลายแบบที่สร้างขึ้น: การป้องกันการเชื่อมต่อกลับ, ความแรงเกิน, ESD, EMC แรงต่อการขัดขวางของมอเตอร์
ไม่มีเครื่องปรับระบายไฟฟ้าภายนอก เครื่องวงจรง่ายมาก
การบรรจุ DIP SIP สิ้นยาว สะดวกสําหรับการผสมด้วยมือ การผลิตแบบพล็อกอิน
สภาพแข็ง ไม่มีการติดต่อทางกล ใช้งานได้มากกว่าพันล้านครั้ง ไม่มีการเสียสภาพ ไม่มีจุดประกาย
IV. เป้าหมายการใช้งานเฉพาะเจาะจง
1อิเล็กทรอนิกส์รถยนต์ (ฉากหลักในเกรดรถยนต์)
การตรวจจับตําแหน่งที่นั่ง การตรวจสอบการปิดประตู / ประตูท้าย / ประตูหน้าต่าง
เครื่องตรวจจับการเปลี่ยนเกียร์ แบรนด์ แบรนด์ แบรนด์ แบรนด์
เครื่องเปียกผ้า หลังคาแดง ขั้นต่ําการเดินทาง ระบบตรวจจับปืนชาร์จพลังงานใหม่
2อุปกรณ์อัตโนมัติอุตสาหกรรม
ไซลินเดอร์ / กล่องไฟฟ้าแม่เหล็กพิสตันในสถานที่
เข็มขัดเลื่อย, เครื่องวัดความเร็วการหมุนของม้วน, การตรวจจับความเป็นอยู่ของชิ้นงานโลหะ
ประตูกระเป๋า, ประตูป้องกันความปลอดภัย ระเบิดปิดแม่เหล็ก
พัดลม รอเตอร์ รอเตอร์ การเก็บความเร็วการหมุน การนับแรงเต้น
3อุปกรณ์บ้านและบ้านฉลาด
การตรวจจับหลุมปิดประตูเครื่องซักผ้าด้วยแม่เหล็ก การตรวจจับสวิทช์ประตูตู้เย็น
การผลักดันแม่เหล็กของการชนกันของเครื่องดูดฝุ่น ถังน้ํา / กล่องฝุ่นในการตรวจสอบ
เครื่องกรองทําความสะอาดน้ําในที่, การตรวจพบปิดฝาจานปรุงข้าว;
ล็อคประตูสมาร์ท การดูดแม่เหล็ก
4อิเล็กทรอนิกส์ผู้บริโภค อุปกรณ์เครื่องมือ
ช่องปิดแบงค์พลังงาน ช่องเปิดหูฟัง Bluetooth ระบุการตื่น
เครื่องพิมพ์, ปิดฝาเครื่องสแกน, ตําแหน่งระบุกล่องใช้จ่าย
เครื่องวัดกระแส, เครื่องวัดน้ํา / เครื่องวัดก๊าซ การนับกระแสแม่เหล็ก
การระบุการดูดแม่เหล็กของส่วนแบตเตอรี่เครื่องมือมือ
5ความปลอดภัยและการเก็บรักษา
ระเบิดแม่เหล็กประตู ตู้เก็บของ ติดตามสถานะประตูปลอดภัย
การประกอบไฟฟ้า
