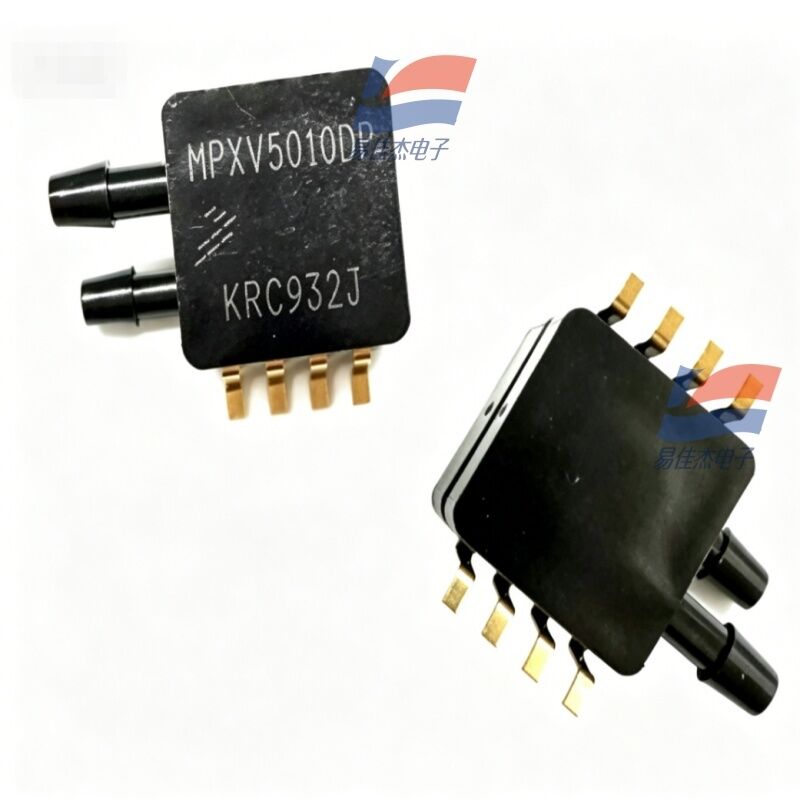

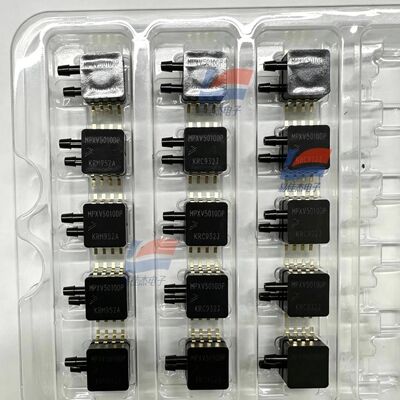

YJJ MPXV5010DP 0-10kPa เครื่องตรวจความดันความแตกต่าง HVAC และการใช้งานทางการแพทย์

รายละเอียดสินค้า:

YJJ MPXV5010DP 0-10kPa เซ็นเซอร์ความดันแตกต่าง HVAC และการใช้งานทางการแพทย์

คุณสมบัติ:

I. พารามิเตอร์หลัก

1. ช่วงความดัน

ประเภทการวัด: ความดันแตกต่าง (ดิฟเฟอเรนเชียล), ทางเข้าคู่ P1-P2

ช่วง: 0 - 10 kPa (0 - 1.45 PSI, คอลัมน์น้ำประมาณ 1,000 มม.)

โอเวอร์โหลดสูงสุด: 40 kPa

แรงดันแตกหัก: 100 kPa

2. เอาต์พุตทางไฟฟ้า (ขยายพร้อมการชดเชยอุณหภูมิ)

แหล่งจ่ายไฟ: 4.75 - 5.25 VDC (แหล่งจ่ายไฟระบบไมโครคอนโทรลเลอร์ชิปตัวเดียวมาตรฐาน 5V)

แรงดันเอาต์พุต: 0.2 V (0 kPa) - 4.7 V (เต็มสเกล 10 kPa), เอาต์พุตแรงดันไฟฟ้าอะนาล็อกเชิงเส้น

ความไว: 450 มิลลิโวลต์/ปาสคาล

เวลาตอบสนอง: ≤ 1 ms

ความแม่นยำ: ข้อผิดพลาดรวมภายในช่วงอุณหภูมิทั้งหมด 0 - 85°C ≤ ±5% FS, ปรับเทียบจากโรงงาน, วงจรชดเชยอุณหภูมิในตัวบนชิป, ไม่จำเป็นต้องใช้วงจรปรับสภาพภายนอก

3. สิ่งแวดล้อมและโครงสร้าง

อุณหภูมิในการทำงาน: -40°C ~ +125°C

บรรจุภัณฑ์: การแทรกโดยตรง SIP-6, หัวฉีดลมแบบตะขอคู่ (เส้นผ่านศูนย์กลางภายนอก φ3.3มม.), เชื่อมต่อกับท่อยางซิลิโคน

ปานกลาง: เหมาะสำหรับอากาศแห้งและสะอาดเท่านั้น ไม่เหมาะสำหรับของเหลว ก๊าซที่มีฤทธิ์กัดกร่อน

หมุด: 1 = VCC 5V; 2 = GND; 3 = อนาล็อกออก; 4/5/6 = พินลอย

ครั้งที่สอง การตีความตัวอักษรแบบจำลอง

MPXV: ซีรีส์ที่มีการขยายสัญญาณบนชิป + การชดเชยอุณหภูมิ

5010: รหัสช่วง 0 - 10 kPa

DP: Differential Pressure = Dual Port Differential Pressure Type (พอร์ตแรงดันสองพอร์ต วัดความแตกต่างของแรงดันระหว่างสองจุด)

III. การใช้งานหลัก

1. อุตสาหกรรมการระบายอากาศ HVAC (ใช้กันมากที่สุด)

การวัดความแตกต่างของแรงดันก่อนและหลังพัดลม การวัดแรงดันสถิตของท่อ

การตรวจสอบการอุดตันของตัวกรอง: ความแตกต่างของแรงดันที่เพิ่มขึ้นก่อนและหลังตัวกรองบ่งชี้ว่าตัวกรองอุดตัน

การควบคุมแรงดันของห้องสะอาด ห้องปฏิบัติการไร้ฝุ่น การตรวจสอบปริมาณอากาศระบายอากาศ

2. อุปกรณ์การแพทย์

การวัดความแตกต่างของแรงดันลมในเครื่องช่วยหายใจ เครื่องดมยาสลบ

การวัดการไหลของอากาศในเครื่องมือทดสอบการทำงานของปอด

การรวบรวมแรงดันสำหรับระบบควบคุมแรงดันอากาศในเตียงในโรงพยาบาล

3. การวัดและการควบคุมทางอุตสาหกรรม

การวัดความเร็วลมด้วยท่อพิโทต์ (รวมกับแรงดันต่างเพื่อคำนวณความเร็วลม)

การวัดการไหลของก๊าซขนาดเล็ก (การควบคุมปริมาณ + การแปลงแรงดันส่วนต่างเป็นอัตราการไหล)

การตรวจสอบแรงดันลบของพัดลม ปั๊มสุญญากาศ

การตรวจสอบความดันของเครื่องวิเคราะห์ก๊าซ

4. เครื่องใช้ในครัวเรือนและเครื่องมือ

การตรวจจับแรงดันน้ำในเครื่องซักผ้า

การควบคุมแรงดันแบบวงปิดของปั๊มลมขนาดเล็ก

การทดสอบความหนาแน่นของอากาศ อุปกรณ์ทดสอบแรงดันไมโคร

ข้อมูลจำเพาะ:
