YJJ RAK19007 คณะกรรมการฐาน WisBlock รุ่นที่ 2 - คณะกรรมการการประเมิน คณะกรรมการพัฒนาโมดูลฐาน

คําอธิบายสินค้า:

YJJ RAK19007 คณะกรรมการฐาน WisBlock รุ่นที่ 2 - คณะกรรมการการประเมิน คณะกรรมการพัฒนาโมดูลฐาน

ลักษณะ:

I. ภาพรวมพื้นฐาน

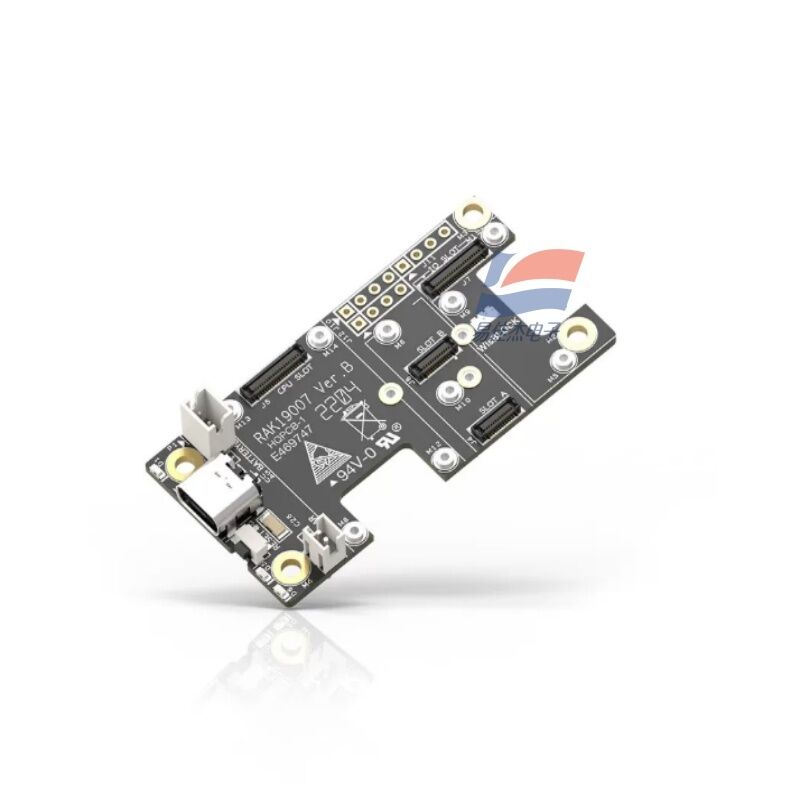

RAK19007 เป็น RAK WisBlock universal evaluation board / base development board รุ่นที่สอง ซึ่งแทนที่ RAK5005-O เก่า เป็นตัวนําของโซลูชั่น IoT โมดูล LoRaWAN ทั้งหมดใช้ในการเป็นเจ้าของคอนโทรลเลอร์เนอร์ WisBlock, เซนเซอร์ต่าง ๆ การตั้งตําแหน่ง GNSS โมดูลขยาย IO ให้บริการไฟฟ้า การชาร์จ สายพานลําดับ และความสามารถในการขยายบัสมันเป็นฐานมาตรฐานสําหรับการพัฒนาต้นแบบอย่างรวดเร็วและหน่วยพลังงานต่ําภายนอกราควิเรเลส... .
II. ปริมาตรฮาร์ดแวร์หลัก
1ขนาดและโครงสร้างทางกายภาพ
ขนาด: 60mm × 30mm, PCB ผสมผสานบางมาก
การติดตั้ง: 4 M2.5 หลุมการติดตั้งสกรู, สามารถติดตั้งโดยตรงในห้อง

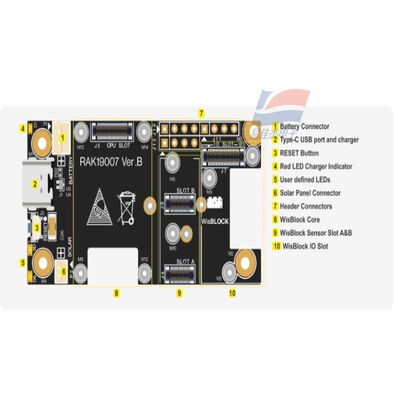

การจัดวางสล็อต:
สล็อต CORE (40Pin): 1 เส้นทาง, ติดตั้งโมดูลหลัก WisBlock (เช่น RAK4631, RAK11200, RAK3172 ฯลฯ LoRa หลัก)
สล็อตเซ็นเซอร์ A / B / C: 3 เส้นทาง, รองรับโมดูลเซ็นเซอร์ขนาดเล็ก 10 มิลลิเมตรมาตรฐาน (อุณหภูมิความชื้น, ก๊าซ, ไฟฟ้า, ความเร่ง, ฯลฯ)
สล็อต D (สล็อตขนาดใหญ่): 1 เส้นทางที่สอดคล้องกับโมดูลขนาดใหญ่ 23 มม (GNSS positioning RAK12500, 4G/NB-IoT cellular module)
การปรับปรุงรุ่นที่สอง: โมดูล GNSS ที่ใส่เข้าไปในสล็อต D ไม่ยึดตําแหน่งเซ็นเซอร์อื่น ๆ แก้ปัญหาของความขัดแย้งทางอวกาศในรุ่นแรก
วิธีการติดตั้ง: โมดูลสามารถติดตั้งบนด้านบนและด้านล่างของแผ่นฐานในทิศทางใด ๆ
2ระบบไฟฟ้า (ข้อดีหลัก)
การเข้าไฟฟ้าหลายสาย
USB-C 5V: ดาวน์โหลดโปรแกรม ตัดปรับการติดต่อสายพานลําดับ
แพด BAT: แบตเตอรี่พอลิเมอร์ลิเดียมเดียว 3.7V
แพดพลังแสงอาทิตย์: 5 วอลต์ ลงไฟในแผ่นพลังแสงอาทิตย์
ชิปบริหารการชาร์จแบตเตอรี่ลิทธิียมที่ติดตั้ง โดยอัตโนมัติหยุดการชาร์จเมื่อเต็ม
การออกกําลัง 3.3V สอง:
VDD: จําหน่ายพลังงานต่อเนื่อง, จําหน่ายพลังงานต่อเนื่องให้กับ Core main control
3V3_S: สามารถปิดโปรแกรมได้ (ควบคุมโดย IO2 pin) ส่งพลังงานไปยังสล็อตเซ็นเซอร์ 4 สล็อตอย่างอิสระ ตัดอุปกรณ์ล้อมล้อมเพื่อลดการบริโภคพลังงานในระหว่างการนอนหลับ
ความแรงผลิตสูงสุด 750mA สําหรับการควบคุมความกระชับกําลัง 3.3V ตอบสนองความต้องการในการทํางานพร้อมกันของเซ็นเซอร์หลายตัว
การบริโภคพลังงานสแตตติกในการนอนที่ต่ํามาก เหมาะสําหรับหน่วยการติดตามระยะยาวที่มีแบตเตอรี่ในธรรมชาติ
3. แหล่งบริเวณ
USB ประเภท C: การเผาฟอร์มแวร์ ล็อกพอร์ตลําดับ ชาร์จทั้งหมดในครั้งเดียว
ปินขยายภายนอก (2.54 มม.): นําปุ่มดาวน์โหลด BOOT, GPIO หลาย, ฮาร์ดแวร์ I2C, ฮาร์ดแวร์ UART, สามารถเชื่อมต่อภายนอกกับอุปกรณ์ภายนอก (LTH-1550-01 สวิตช์ไฟฟ้าแสง, รีเลย์,การแสดง)
ปุ่มที่ติดตั้งบนบอร์ด: ปุ่มรีเซ็ต ปุ่ม boot BOOT
รถบัส: รถบัส I2C / SPI / UART ที่รวมกันภายในแผ่นฐาน, ทุกสล็อตสื่อสารกันเอง, ไม่จําเป็นต้องใช้สายไฟมือ
4รายละเอียดสิ่งแวดล้อม
อุณหภูมิการทํางาน: -40°C ~ +85°C อุณหภูมิขนาดใหญ่ในระดับอุตสาหกรรม
สภาพแวดล้อมการพัฒนาที่สอดคล้อง: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
มาตรฐานการคุ้มครองสิ่งแวดล้อม: RoHS
III. ฟังก์ชันและการใช้หลัก
1. การประเมินต้นแบบของอินเตอร์เน็ตของสิ่งของแบบรวดเร็ว (เป้าหมายหลัก)
ควบคู่กับ WisBlock Core (RAK4631/RAK3172) เพื่อสร้างหน่วยการติดตามพื้นที่กว้างที่ใช้พลังงานต่ําอย่างรวดเร็ว ไม่จําเป็นต้องออกแบบเครื่องพลังงาน, การชาร์จ, บอร์ดปรับเซนเซอร์, plug-and-play:
การติดตามสิ่งแวดล้อม: อุณหภูมิ ความชื้น ความดันอากาศ CO2, การผสมผสานเซ็นเซอร์แก๊ส
สถานที่ของสินทรัพย์: สล็อต D ใส่โมดูล GNSS ใช้เป็นเครื่องติดตามภายนอก
การรวบรวมอุตสาหกรรม: สวิตช์ไฟฟ้าแสง, การสั่นสะเทือน, ช่องทางการรายงานข้อมูลเซ็นเซอร์ระดับของเหลว

รายละเอียด:
