รายละเอียดสินค้า:
|
| ปณิธาน: | 16 บิต | ความเร็วต่ำ 8SPS: | เหมาะสมที่สุดสำหรับการลดเสียงรบกวนจากแหล่งจ่ายไฟหลัก |
|---|---|---|---|
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ: | 2.0V ~ 5.5V | โหมดการแปลงอย่างต่อเนื่อง: | ทั่วไป150μA |
| การใช้พลังงานโดยทั่วไป: | 0.3มิลลิวัตต์ | ช่วงแรงดันไฟฟ้าอนาล็อกอินพุต: | 0V ~ วีดีดี |
| X2QFN-10 (ไอรูการ์): | 2.0 มม. × 1.5 มม. × 0.4 มม | SOT-10 (DYN): | 2.9 มม. × 2.8 มม. × 0.6 มม |
| เน้น: | YJJ ADS1115 โมดูล ADC 16 บิท เครื่องแปลงอานาล็อกเป็นดิจิตัลความแม่นยําสูง บอร์ดการพัฒนา ADC 4 ช่อง,high-precision analog-to-digital converter,4-channel ADC development board |
||
รายละเอียดสินค้า:

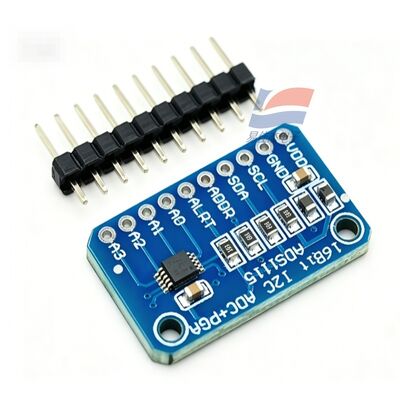

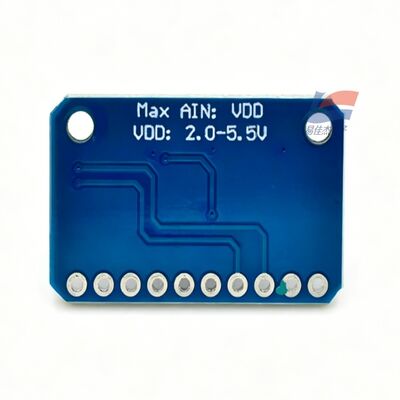

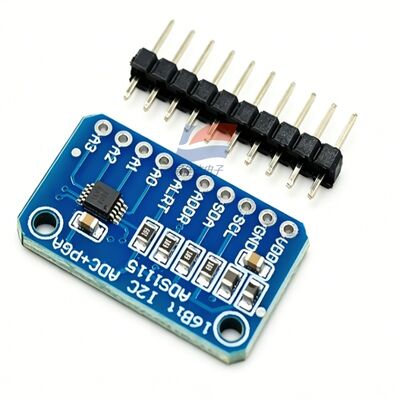

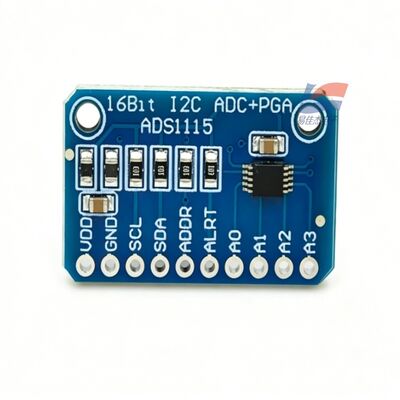

YJJ ADS1115 16-Bit ความแม่นยำสูง Analog-to-Digital Converter ADC บอร์ดพัฒนาโมดูล 4 ช่อง
คุณสมบัติ:
ความละเอียด: 16 บิต ข้อมูลไม่สูญหาย
แรงดันไฟฟ้า LSB ขั้นต่ำ (PGA = 16, FS = ±0.256V): 8μV
ความไม่เชิงเส้นอินทิกรัล INL: ±0.5 LSB
อัตราส่วนการปฏิเสธโหมดทั่วไป CMRR: DC ทั่วไป 100dB, ความถี่หลัก 50/60Hz 105dB (โหมดความเร็วต่ำ 8SPS)
รับอุณหภูมิดริฟท์: 5 ~ 7 ppm / ℃
มีการอ้างอิงภายในที่มีการเบี่ยงเบนต่ำในตัว ไม่จำเป็นต้องใช้แหล่งอ้างอิงภายนอก
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (ค่าเริ่มต้น) / 250 SPS / 475 SPS / 860 SPS (สูงสุด)
ความเร็วต่ำ 8SPS: เหมาะสมที่สุดสำหรับการลดเสียงรบกวนจากแหล่งจ่ายไฟหลัก
ความเร็วสูง 860SPS: การรับสัญญาณไดนามิกที่รวดเร็ว
8. พารามิเตอร์แหล่งจ่ายไฟไฟฟ้า
แรงดันไฟฟ้า (อนาล็อก/ดิจิตอลแรงดันไฟฟ้าเดียวกัน): 2.0V ~ 5.5V เข้ากันได้กับไมโครคอนโทรลเลอร์ 3.3V/5V
การดำเนินงานปัจจุบัน:
โหมดการแปลงต่อเนื่อง: ทั่วไป150μA
โหมดสลีปการแปลงเดี่ยว: ปิดเครื่องอัตโนมัติเมื่อการแปลงเสร็จสิ้น การใช้พลังงานเฉลี่ยของอุปกรณ์ทั้งหมดต่ำมาก
การใช้พลังงานโดยทั่วไป: 0.3mW
ช่วงแรงดันไฟฟ้าอนาล็อกอินพุต: 0V ~ VDD (single-ended)
ทรงเครื่อง อินเทอร์เฟซดิจิตอล I2C
รองรับ I2C มาตรฐาน อัตราสูงสุด 400kHz
ที่อยู่ที่สามารถเลือกฮาร์ดแวร์ได้ 4 รายการ (พิน ADDR ที่เชื่อมต่อกับสวิตช์ VDD/GND/SDA/SCL) สามารถเชื่อมต่อชิป ADS1115 ได้สูงสุด 4 ตัวบนบัสเดียว
เครื่องเปรียบเทียบดิจิตอลในตัว: เกณฑ์บนและล่างที่ปรับได้, เอาต์พุตขัดจังหวะพิน ALERT, ปลุก MCU เมื่อทริกเกอร์แรงดันไฟฟ้าเกิน/แรงดันตก
X. ขนาดบรรจุภัณฑ์ (ประเภทการติดตั้งบนพื้นผิวหลัก 3 ประเภท)
X2QFN-10 (IRUGR): 2.0 มม. × 1.5 มม. × 0.4 มม., ปริมาตรขนาดเล็กพิเศษ, เซ็นเซอร์สวมใส่ได้ / ไมโคร
SOT-10 (DYN): 2.9 มม. × 2.8 มม. × 0.6 มม., การติดตั้งบนพื้นผิวทั่วไป
VSSOP-10 (IDGSR): 3.0 มม. × 4.9 มม. เหมาะสำหรับการบัดกรีด้วยตนเอง
สิบสอง. สภาพแวดล้อมการดำเนินงาน
อุณหภูมิในการทำงาน: -40°C ~ +125°C
อุณหภูมิการจัดเก็บ: -60 ℃ ~ +150 ℃
ความชื้น: 0 ~ 95% RH ไม่มีการควบแน่น
เป็นไปตามข้อกำหนด RoHS
สิบสาม ฟังก์ชั่นหลักในตัว
การอ้างอิงแรงดันไฟฟ้าที่มีความแม่นยำสูงภายใน
ออสซิลเลเตอร์นาฬิกาภายใน ไม่จำเป็นต้องใช้คริสตัลภายนอก
PGA อัตราขยายที่ตั้งโปรแกรมได้ ครอบคลุมไมโครโวลต์ถึงสัญญาณกว้าง 5V
MUX มัลติเพล็กเซอร์แบบอะนาล็อก 4 ช่อง
เครื่องเปรียบเทียบแรงดันไฟฟ้าแบบดิจิตอล + เอาต์พุตขัดจังหวะ
โหมดประหยัดพลังงานการแปลงเดี่ยว เหมาะสำหรับโหนดที่ใช้พลังงานจากแบตเตอรี่
ข้อมูลจำเพาะ:
| พาวเวอร์ซัพพลาย | กระแสตรง19.2~28.8V |
| เอาท์พุต | SPDT (เปิดตามปกติ + ปิดตามปกติ) |
| ความจุการติดต่อ | 1A/250VAC |
| การใช้พลังงาน | ≤80mA |
| การเชื่อมต่อ | M12×1 5Pin การแทรกแบบตรง |
