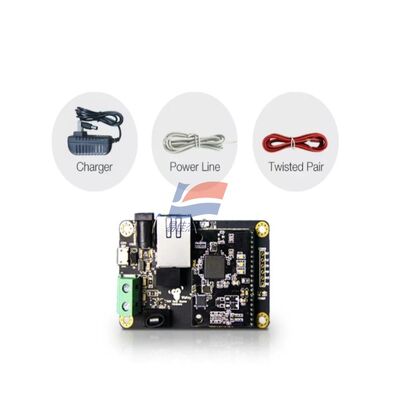

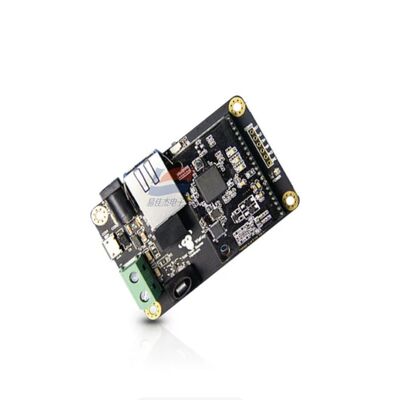

YJJ WisLink PLC LX200V30 Board Evaluation Power Line Communication (PLC) โมดูลสําหรับ PLC + LoRa Hybrid Networking

รายละเอียดสินค้า:

YJJ WisLink PLC LX200V30 คณะกรรมการประเมินผล - โมดูลการสื่อสารสายไฟ (PLC) สำหรับ PLC + เครือข่ายไฮบริด LoRa

คุณสมบัติ:

I. ภาพรวมผลิตภัณฑ์

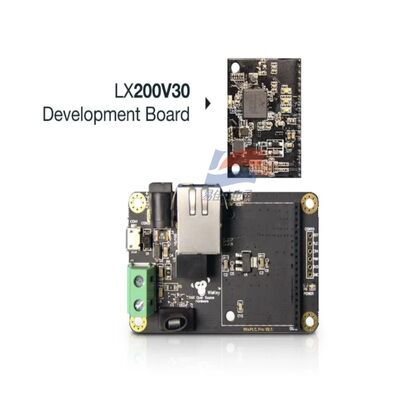

1. โมดูลหลัก LX200V30
SoC ควบคุมหลัก: ชิปผู้ให้บริการสายไฟบรอดแบนด์ Qualcomm QCA7420
วิธีการมอดูเลต: OFDM มัลติเพล็กซ์แบบแบ่งความถี่มุมฉาก
โปรโตคอลมาตรฐาน: IEEE1901, HomePlug AV International Universal PLC Broadband Standard
สื่อส่งสัญญาณ: สายไฟ, สายคู่บิด, สายโคแอกเชียล สื่อทั้งสามเข้ากันได้
Companion EVB: คณะกรรมการประเมินผล WisPLC PRO (LX200V30 EVB) ใช้สำหรับการทดสอบอย่างรวดเร็ว การพัฒนาต้นแบบ และการตรวจสอบโซลูชัน
ครั้งที่สอง พารามิเตอร์ประสิทธิภาพ RF และการสื่อสาร
อัตราเลเยอร์ทางกายภาพ
อัตรา PHY สูงสุด: 500Mbps; ปริมาณงานธุรกิจจริงประมาณ 400~460Mbps (RAKwireles...)
ย่านความถี่ปฏิบัติการ
2 ~ 68MHz (เข้ากันได้กับวงโทรทัศน์แบบมีสาย CATV ไม่มีการรบกวน); โดยทั่วไปแนะนำ 2~30MHz เพื่อลดการรบกวน (Rakwireles...)
ระยะการส่ง (สภาพแวดล้อมการเดินสายไฟในอุดมคติ)
สายไฟ AC: สูงสุด 300m
สายคู่ตีเกลียว (สายโทรศัพท์ / เคเบิลเครือข่าย): สูงสุด 600 ม
สายโคแอกเซียล: สูงสุด 2000 ม. (RAKwireles...)
ความสามารถในการกำหนดค่าเครือข่าย
เครือข่ายเดี่ยวสามารถติดตั้งโมดูล LX200V30 ได้สูงสุด 7 โมดูล เชื่อมต่อเครือข่ายอัตโนมัติ พร้อมเปิดการกำหนดค่าเป็นศูนย์
การเข้ารหัสความปลอดภัย
การเข้ารหัสฮาร์ดแวร์ AES 128 บิตในตัวเพื่อป้องกันการดักฟังข้อมูล การงัดแงะ (RAKwireles...)
ป้องกันการรบกวน
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า C4 ระดับอุตสาหกรรม เข้ากันได้กับเครื่องแปลงความถี่ เครื่องเชื่อม มอเตอร์ ฯลฯ สถานการณ์แหล่งจ่ายไฟที่มีเสียงรบกวนสูง; ความกระวนกระวายใจความล่าช้าต่ำ <1.8ms
III. ข้อมูลจำเพาะของโมดูลฮาร์ดแวร์ (โมดูล LX200V30)
ขนาด: 40 มม. × 30 มม., โมดูลพินแสตมป์มาตรฐาน
อินเตอร์เฟสบัส
อินเทอร์เฟซ MII Ethernet (เชื่อมต่อกับ MCU/PHY)
ส่วนหัวของพินมาตรฐาน 2.54 มม. สำหรับพาวเวอร์ซัพพลาย, GPIO, ไฟแสดงสถานะ
ข้อกำหนดพาวเวอร์ซัพพลาย (ด้านโมดูล)
แหล่งจ่ายไฟคู่: 3.3V DC (Chip Core) + 12V DC (PLC Line Drive Transformer) ทั้งสองจะต้องขับเคลื่อนในเวลาเดียวกัน
ตัวบ่งชี้สถานะ GPIO
PWR: ไฟแสดงสถานะเพาเวอร์
ETH: Ethernet Link / ข้อมูลกะพริบ
PLC: ลิงค์สายไฟ / ข้อมูลกะพริบ
ช่วงอุณหภูมิในการทำงาน
การทำงาน: -40°C ~ +85°C
การจัดเก็บ: -40 ℃ ~ + 85 ℃
การใช้พลังงาน
สแตนด์บาย: ประมาณ 120mA; การส่งโหลดเต็ม: 220 ~ 280mA; โหลดสูงแนะนำให้เพิ่มแผ่นระบายความร้อน

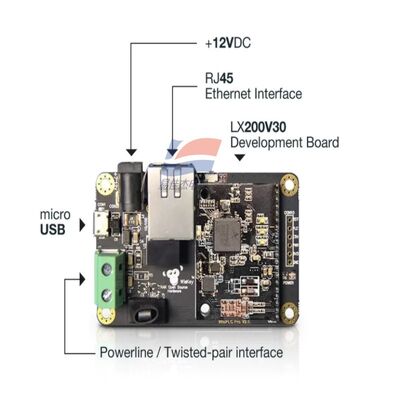

IV. การกำหนดค่าที่สมบูรณ์ของคณะกรรมการประเมินผล LX200V30 EVB (บอร์ดฐาน WisPLC PRO)
1. อินเทอร์เฟซพาวเวอร์ซัพพลาย (สองวิธีพาวเวอร์ซัพพลาย)
ซ็อกเก็ตกระแสตรง DC: อินพุตอะแดปเตอร์ DC 12V (แนะนำ)
Micro USB 5V: เฉพาะการดีบักแหล่งจ่ายไฟไม่สามารถขับเคลื่อน PLC ได้เต็มกำลัง
วงจร Step-Up ในตัวบอร์ดฐานสร้างแหล่งจ่ายไฟคู่ 3.3V + 12V โดยอัตโนมัติซึ่งโมดูลต้องการ
2. ส่วนต่อประสานธุรกิจภายนอก
พอร์ต RJ45 Gigabit Ethernet: เชื่อมต่อกับคอมพิวเตอร์, เกตเวย์, โหนด LoRa RAK4630/4631
แผงขั้วต่อสีเขียว: เอาต์พุตข้อต่อสายไฟ (เชื่อมต่อพลังงานไฟฟ้า 220V / บัส DC แรงดันต่ำ)
คู่บิดเกลียวที่สงวนไว้ ซ็อกเก็ตบัดกรีสายโคแอกเซียล สามารถทดสอบการส่งสัญญาณมัลติมีเดียได้โดยตรง
3. อินเทอร์เฟซการตรวจแก้จุดบกพร่อง
พอร์ตอนุกรม UART: เครื่องมือบรรทัดคำสั่ง wislink-cli, ดูคุณภาพลิงก์, แก้ไขย่านความถี่, อัปเกรดเฟิร์มแวร์ OTA
Dip Switch: สวิตช์ด่วนของย่านความถี่ PLC, โหมดเครือข่าย
ไฟ LED ในตัวสามสี: การแสดงผลพลังงาน, อีเธอร์เน็ต, สถานะการเชื่อมโยงสายไฟแบบเรียลไทม์
4. PCB บอร์ดประเมินขนาดเครื่องกล: ประมาณ 75 มม. × 50 มม. พร้อมรูยึดการติดตั้ง 4 รูขนาด Φ3
สถานการณ์การใช้งานทั่วไป
ไซต์อุตสาหกรรม: เปลี่ยนสายไฟเดิมด้วยสายเคเบิลเครือข่าย และใช้เครือข่ายไฮบริด PLC + LoRa (พร้อมเกตเวย์ RAK4630/RAK5146)
ไฟฟ้าโซลาร์เซลล์ / สถานีชาร์จ: การส่งข้อมูลความเร็วสูงสำหรับบัส DC
การตรวจสอบความปลอดภัย: ใช้แหล่งจ่ายไฟหลักในอาคารเพื่อส่งวิดีโอจากกล้องความละเอียดสูง
อาคารอัจฉริยะ การตรวจสอบพลังงาน มิเตอร์อัจฉริยะ เครือข่ายอุปกรณ์ทางการแพทย์
การพัฒนาต้นแบบของอุปกรณ์: การตรวจสอบอย่างรวดเร็วของโซลูชันการสื่อสารสายไฟโดยใช้บอร์ดประเมินผล EVB
