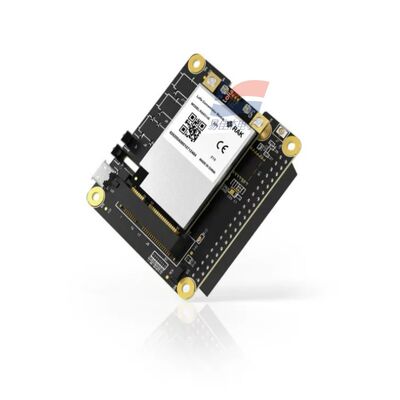

YJJ RAK5146 PiHAT Concentrator Module เหมาะสําหรับ LoRaWAN สําหรับการรวบรวมข้อมูลจากเซ็นเซอร์

รายละเอียดสินค้า:

YJJ RAK5146 PiHAT Concentrator Module เหมาะสำหรับ LoRaWAN สำหรับการรวบรวมข้อมูลเซ็นเซอร์

คุณสมบัติ:

I. รายการส่วนประกอบ
ชุดมาตรฐานประกอบด้วย:

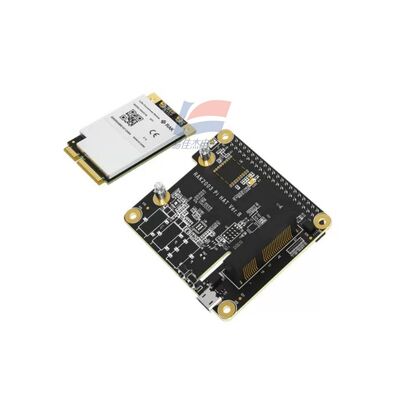

RAK5146 mPCIe โมดูลหัว LoRa (เบสแบนด์ SX1303)
RAK2287/RAK5146 PiHAT อะแดปเตอร์ (Raspberry Pi 40Pin หมวก)
เสาอากาศในตัว MHF LoRa
เสาอากาศ MHF GPS (มีเวอร์ชัน GPS รวมอยู่ด้วย)
เสาทองแดง ชุดสกรูยึด
ครั้งที่สอง พารามิเตอร์ฮาร์ดแวร์ของบอร์ดอะแดปเตอร์ PiHAT
1. รุ่น Raspberry Pi ที่เข้ากันได้
Raspberry Pi 3B+/4B (ส่วนหัวพินมาตรฐาน 40 พิน) ไม่สามารถใช้ได้กับ Pi Zero/5 (ความแตกต่างของแหล่งจ่ายไฟ / พิน)
2. อินเทอร์เฟซและแหล่งจ่ายไฟ
ซ็อกเก็ตหญิง: GPIO มาตรฐาน 40Pin Pi
สล็อต: 52Pin Mini PCIe (การแทรกแบบตรงสำหรับโมดูล RAK5146)
การแปลงพลังงาน: DC-DC ในตัว, อินพุต Raspberry Pi 5V เป็น 3.3V สำหรับโมดูลหัวเข้มข้น
ลิงค์การสื่อสาร: SPI (การส่งข้อมูล), UART (พอร์ตอนุกรม GPS), GPIO (การควบคุมการรีเซ็ต / สแตนด์บาย, การซิงโครไนซ์เวลา PPS)
3. ข้อกำหนดทางกล
ขนาด: 65 มม. × 55 มม. × 18 มม
น้ำหนัก: 22.7ก
การติดตั้ง: เสาทองแดง 4 เสาซ้อนกันที่ด้านบนของ Raspberry Pi
III. พารามิเตอร์โมดูลคอนเดนเซอร์ Core RAK5146 SX1303
1. แกนวิทยุเบสแบนด์
ชิปหลัก: Semtech SX1303 เบสแบนด์เกตเวย์ LoRa + ส่วนหน้า SX1250 RF 2 ชิ้น
ความสามารถในการ demodulation ของช่องสัญญาณ:
เครื่องตรวจจับแพ็คเก็ต LoRa 8 × 8 ช่อง
8 ช่อง SF5 ~ SF12 demodulation, 8 ช่อง SF5 ~ SF10 demodulation
1 การสาธิต LoRa ความเร็วสูง (125/250/500kHz) + 1 การสาธิต FSK
Demodulation แบบขนานของแพ็กเก็ตข้อมูลเทอร์มินัลสูงสุด 16 รายการพร้อมกัน
2. ประสิทธิภาพคลื่นความถี่วิทยุ
กำลังส่ง: สูงสุด 27dBm
ความไวในการรับ: -139dBm @ SF12, BW125kHz
รองรับคลื่นความถี่ทั่วโลก (เลือกเวอร์ชันที่เกี่ยวข้องเมื่อสั่งซื้อ):
CN470 (ในประเทศ 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
อินเทอร์เฟซเสาอากาศ: 2 ซ็อกเก็ต UFL/MHF (เสาอากาศ LoRa + เสาอากาศ GPS)
ฟังก์ชั่นเสริม: การตรวจสอบช่อง LBT, การประทับเวลา Fine Timestamp ที่มีความแม่นยำสูง
3. GPS (เวอร์ชั่นเสริม)
GNSS หลายโหมด ZOE-M8Q ในตัว, เอาต์พุตพัลส์ที่สอง PPS สำหรับการซิงโครไนซ์เวลาเกตเวย์และการวางตำแหน่ง
4. แหล่งจ่ายไฟฟ้า
แรงดันไฟฟ้าของโมดูล: 3.0V ~ 3.6V (ทั่วไป 3.3V)
การใช้พลังงานระหว่างการส่ง: 510~515mA
การใช้พลังงานระหว่างการสแตนด์บาย: 70~100mA
อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
5. ส่วนต่อประสานการสื่อสาร
ชุดนี้เข้ากันได้กับ PiHAT สำหรับอินเทอร์เฟซ SPI; นอกจากนี้ยังมี USB เวอร์ชัน RAK5146 ให้เลือกด้วย
6. แบบฟอร์ม
ขนาดการ์ดมาตรฐาน Mini PCIe ความหนา 5.5 มม
IV. การปรับใช้ซอฟต์แวร์และเกตเวย์
อิมเมจที่รวบรวมไว้ล่วงหน้าอย่างเป็นทางการ: อิงตามระบบ Raspbian, LoRa Packet Forwarder ในตัว
แพลตฟอร์มบูรณาการ: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT ฯลฯ เซิร์ฟเวอร์ LoRaWAN มาตรฐาน วิธีการปรับใช้: เขียนภาพลงในการ์ด SD, เข้าสู่ระบบ SSH เพื่อกำหนดค่าย่านความถี่และที่อยู่เซิร์ฟเวอร์
การซิงโครไนซ์เวลา: จับเวลาฮาร์ดแวร์ GPS PPS ไม่มี GPS ใช้เครือข่าย NTP สำหรับการซิงโครไนซ์
V. สถานการณ์การใช้งานทั่วไป
สวนสาธารณะ / เรือนกระจก / โรงงาน บริเวณประตูน้ำ LoRaWAN
การรวบรวมข้อมูลเซ็นเซอร์ (จับคู่กับโหนด RAK4630/4631
