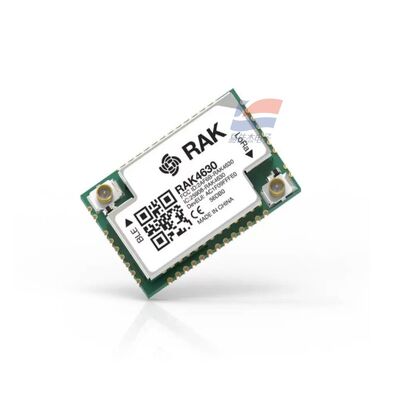

YJJ RAK4630 NRF52840 SX1262 ที่ใช้สําหรับ LoRaWAN คือ โมดูล LoRa+Bluetooth

รายละเอียดสินค้า:

YJJ RAK4630 NRF52840 SX1262 ซึ่งใช้สำหรับ LoRaWAN คือโมดูล LoRa + Bluetooth

คุณสมบัติ:

การวางตำแหน่งขั้นพื้นฐาน
RAK4630 เป็นโมดูลโหมดคู่แบบติดตั้งบนพื้นผิว SMT แบบประทับตรา พร้อมด้วยวิทยุ nRF52840 ภายใน (ตัวควบคุมหลัก BLE5.0) + วิทยุ SX1262 LoRa;
RAK4631 เป็นบอร์ดสำเร็จรูปพร้อมฐาน และชิปหลักคือ RAK4630 แกนฮาร์ดแวร์ของทั้งสองเหมือนกันทุกประการ มีเพียงบรรจุภัณฑ์/ฐานเท่านั้นที่แตกต่างกัน รักไวร์เลส.... .
เฟิร์มแวร์ RUI3 AT ที่ติดตั้งไว้ล่วงหน้าตามค่าเริ่มต้นรองรับพอร์ตอนุกรม/Bluetooth Low Energy (BLE) เพื่อส่งคำสั่ง AT โดยไม่จำเป็นต้องคอมไพล์และพัฒนาที่ซับซ้อน
1. MCU ควบคุมหลัก (BLE core nRF52840)
แกนหลัก: ARM Cortex-M4F 32 บิต พร้อม FPU ฮาร์ดแวร์สำหรับการดำเนินการจุดลอยตัว
ความถี่: 64 เมกะเฮิรตซ์
พื้นที่เก็บข้อมูล: แฟลช 1MB + RAM 256KB
ความปลอดภัย: ฮาร์ดแวร์ CryptoCell พร้อมการเข้ารหัส AES/ECDH/SHA
อุปกรณ์ต่อพ่วง: 32.768kHz RTC, คอยล์ NFC-A, USB2.0 ความเร็วเต็ม
2. พารามิเตอร์วิทยุบลูทูธ BLE 5.0 (2.4GHz)
มาตรฐานโปรโตคอล: BLE5.0 รองรับ BLE Mesh, Long Range (ระยะไกล), ความเร็วสูง 2Mbps, NFC-A
ย่านความถี่: 2402~2480 MHz
กำลังส่ง: -20dBm ~ +4dBm พร้อมการปรับขั้นตอน 4dB
รับความไว:
1Mbps: -95dBm
โหมดระยะไกล 125kbps: -103dBm
อัตราความเร็ว: 2Mbps / 1Mbps / 500kbps / 125kbps
อินเทอร์เฟซเสาอากาศ: ซ็อกเก็ต IPEX4 คู่ (เสาอากาศ BLE อิสระ, เสาอากาศ LoRa อิสระ, ความต้านทาน 50Ω)
การใช้พลังงาน BLE โดยทั่วไป
ออกอากาศเท็กซัส (0dBm) อยู่ที่ 4.8mA
การรับสัญญาณสแตนด์บาย 1mA
การนอนหลับลึกของอุปกรณ์ทั้งหมด 2.0~4.23μA (ปลุก RTC)
3. วิทยุ LoRa SX1262 (ระยะไกล Sub-GHz)
ความแตกต่างของเวอร์ชันวงดนตรี
RAK4630 (L): 433~470 MHz (ในประเทศ CN470)
RAK4630(H): 779~923 เมกะเฮิรตซ์ (EU868/US915/AS923)
โปรโตคอล: LoRaWAN 1.0.3, LoRa P2P แบบจุดต่อจุด
กำลังส่ง: เพิ่มสูงสุด + 22dBm
ความไวในการรับ: ขั้นต่ำ - 148dBm, งบประมาณลิงก์ทั้งหมด 170dB
แบนด์วิธ: ปรับได้ตั้งแต่ 7.8kHz ถึง 500kHz พร้อมออสซิลเลเตอร์คริสตัลชดเชยอุณหภูมิ TCXO ที่มีความแม่นยำสูงในตัว
การใช้พลังงาน LoRa: การส่งกำลังเต็ม 14.5mA, การรับสัญญาณต่อเนื่อง 14.5mA
4. พารามิเตอร์แหล่งจ่ายไฟไฟฟ้า
แรงดันไฟฟ้า: 2.0V ~ 3.6V (แบตเตอรี่ลิเธียม 3.7V ระบบ - จ่ายตรง 5V)
แหล่งจ่ายไฟที่แนะนำ: แบตเตอรี่ลิเธียม 3.3V LDO / 3.7V
กระแสไฟขณะสลีป: โดยทั่วไป 4.23μA, ขั้นต่ำ 2.0μA (การปลุกจังหวะ RTC)
กระแสไฟสูงสุด: การส่งกำลังเต็ม LoRa อยู่ที่ 14.5mA, BLE สูงสุด < 5mA
USB: VBUS 5V สำหรับการเขียนโปรแกรม การดีบักแหล่งจ่ายไฟเท่านั้น ไม่ใช่สำหรับแหล่งจ่ายไฟระยะยาวของอุปกรณ์ทั้งหมด
5. อินเทอร์เฟซฮาร์ดแวร์ (แสตมป์ 44 พิน)
พอร์ตอนุกรม: 2 ฮาร์ดแวร์ UART (คำสั่ง AT, การสื่อสารเซ็นเซอร์)
I2C: I2C 2 กลุ่ม, เข้ากันได้กับเซ็นเซอร์ออกซิเจน LOX-02, เซ็นเซอร์ความดัน MPXHZ6115
SPI: SPI ความเร็วสูง (แฟลชภายนอก, จอแสดงผล)
ADC: อินพุตอะนาล็อก 12 บิต 3 ช่อง (แรงดันแบตเตอรี่, ชุดเซ็นเซอร์อะนาล็อก)
GPIO: 8 IO วัตถุประสงค์ทั่วไป รองรับการปลุกขัดจังหวะภายนอก
USB: แผงสัญญาณ Micro USB
NFC: นำพินเสาอากาศ NFC ออก
การดีบัก: อินเทอร์เฟซการดีบักการดาวน์โหลด SWD
6. มิติทางกลและสภาพแวดล้อม
แบบฟอร์ม: แสตมป์ โมดูลยึดพื้นผิว SMT ขนาด: 15 มม. × 23 มม. × 3 มม
หมุด: แผ่นไปรษณีย์ 44 พิน การเชื่อมแบบยึดพื้นผิว
อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
อุณหภูมิการจัดเก็บ: -40 ℃ ~ + 85 ℃
ความชื้น: 0 - 95% RH ไม่มีการควบแน่น
8. เฟิร์มแวร์และการพัฒนา
เฟิร์มแวร์เริ่มต้น: RUI3 ชุดคำสั่ง AT แบบเต็มรูปแบบ (สามารถส่ง UART/BLE/USB ได้)
การพัฒนารอง: รองรับ Arduino, PlatformIO, RUI3 API สำหรับเฟิร์มแวร์ที่กำหนดเอง
อัปเกรด OTA: OTA ไร้สาย BLE, เบิร์น USB ในเครื่อง
การรับรอง: การปฏิบัติตาม CE, FCC, RoHS, KC
การใช้งานทั่วไป
โหนดเซ็นเซอร์ที่ใช้พลังงานจากแบตเตอรี่ (จับคู่กับเซ็นเซอร์ออกซิเจน / ความดัน), การตรวจสอบเรือนกระจกทางการเกษตร, การรวบรวมพลังงานต่ำทางอุตสาหกรรม, อุปกรณ์พกพาแบบมือถือ, การกำหนดค่าภายในของโทรศัพท์มือถือ BLE + การอัพโหลดทางไกล LoRa, โหนดย่อยเกตเวย์พลังงานต่ำ IoT
