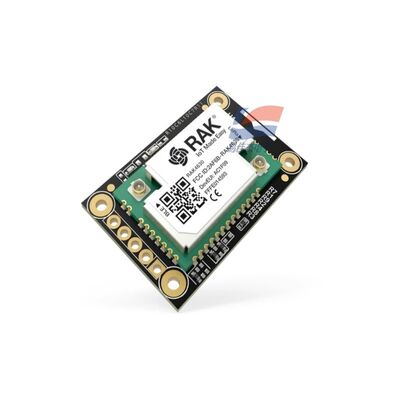

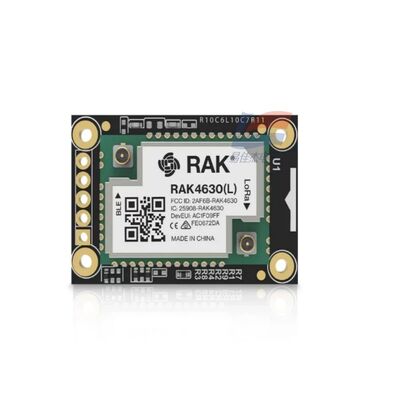

YJJ RAK4631 Nordic NRF52840 BLE Core โมดูลรองรับ LoRa SX1262 สำหรับอุตสาหกรรม Low-Power การตรวจสอบ

คําอธิบายสินค้า:

YJJ RAK4631 Nordic NRF52840 BLE Core Module รองรับ LoRa SX1262 สําหรับการติดตามพลังงานต่ําในอุตสาหกรรม

ลักษณะ:

RAK4631 WisBlock Dual-Mode Core Module คําอธิบายพารามิเตอร์ครบถ้วน
การตั้งตําแหน่งโมดูล: nRF52840 BLE5.0 + SX1262 LoRaWAN บอร์ดแกน WisBlock ที่บูรณาการแบ่งออกเป็นรุ่นมาตรฐาน RAK4631 (โซเกต IPEX แอนเทนเนียร์ภายนอก) และ RAK4631-R (แอนเทนเนียร์ในตัว + แฟร์มแวร์ RUI3)แฮร์ดแวร์ก็เหมือนกัน แต่ฟอร์มแวร์ก็แตกต่างกัน
1. MCU การควบคุมหลัก (BLE Core nRF52840)
หลัก: 32 บิต ARM Cortex-M4F, พร้อม FPU แฮร์ดแวร์สําหรับการปฏิบัติการจุดลอย
ความถี่: 64MHz
เก็บข้อมูล: แฟลช 1MB + แรม 256KB
ความปลอดภัย: หน่วยการเข้ารหัส CryptoCell ที่ติดตั้งในตัว รองรับการเข้ารหัสด้วยฮาร์ดแวร์ AES, ECDH, SHA เป็นต้น
อุปกรณ์บริเวณบอร์ด: ออสไซเลเตอร์คริสตัล RTC 32.768kHz, NFC-A tag coil, เครื่อง USB2.0 ความเร็วเต็ม / OTG Nordic Sem...
2. BLE 5.0 ปารามิเตอร์กุญแจวิทยุ (2.4GHz)
โปรโตคอลสเตค: BLE 5.0 (BLE Mesh, Long Range, 2Mbps ความเร็วสูง) NFC-A รองรับกับ Zigbee/Thread
พลังการส่ง: -20 ~ +4dBm, ปรับขั้นตอน 4dB
การรับความรู้สึก:
1Mbps BLE: -95dBm
125kbps โหมดระยะไกล -103dBm
อัตรา: 2Mbps / 1Mbps / 500kbps / 125kbps
อันเทนนา:
RAK4631: IPEX4 ซ็อตแอนเทนเนียภายนอก 2.4G
RAK4631-R: แอนเทนเน่ BLE ที่ติดในบอร์ด PCB
BLE การบริโภคพลังงานทั่วไป:
BLE Broadcast TX (0dBm): ~4.8mA
BLE การรับการรอรับ: ~ 1mA
ระยะนอนลึก: 2μA (เครื่องจักรทั้งเครื่อง)
3. LoRa SX1262 ปริมาตรวิทยุ (ใต้-GHz)
ความแตกต่างของเวอร์ชั่นแบนด์ความถี่:
RAK4631 (L): 433?? 470MHz (จีน 433M)
RAK4631 ((H): 779?? 923MHz (EU868/US915/AS923)
ระเบียบ โลราแวน 10.2/1.0.3, LoRa จุดต่อจุด P2P
พลังการส่ง: สภาพยกระดับสูงสุด + 22dBm
ความรู้สึกในการรับ: ต่ําถึง - 148dBm งบประมาณเชื่อม 170dB
ความกว้างแบนด์: 7.8kHz ~ 500kHz ปรับได้, สดชื่นคริสตัล TCXO ที่ได้รับการชําระค่าเทียบอุณหภูมิ (ความมั่นคงในอุณหภูมิที่กว้าง)
การบริโภคพลังงาน LoRa
22dBm การส่ง: ~ 14.5mA
การรับการติดตาม: ~ 14.5mA
โหมดหลับ เหมือนกับเครื่องทั้งเครื่อง 2μA
4. ปารามิเตอร์ไฟฟ้า
ความดันการทํางาน: 2.0V ~ 3.6V (ระบบแบตเตอรี่ Li-ion 3.7V, ไม่สามารถเป็นไฟฟ้า 5V โดยตรง)
แหล่งพลังงานที่แนะนํา: แบตเตอรี่ Li-ion 3.3V / 3.7V (ตรงกับการจัดการการชาร์จบอร์ดฐาน WisBlock)
กระแสหลับ: 2.0μA แบบปกติ (RTC เวลาตื่น, ขั้นต่ํา 1.2μA)
ปัจจุบันสูงสุด: การส่งพลังงานเต็ม LoRa ≈ 14.5mA, BLE สูงสุด < 5mA
พลังงานไฟฟ้าขยายเบสบอร์ด: เบสบอร์ดรองรับการเข้า Micro USB 5V, ชาร์จแบตเตอรี่ Li-ion (สูงสุด 350mA) V. อินเตอร์เฟซฮาร์ดแวร์ (เชื่อมต่อกับเบส WisBlock)
Serial Port: 2 ช่องทางของ UART (สนับสนุนคําสั่ง AT, การสื่อสารเซนเซอร์)
I2C: รถบัส I2C แบบมาตรฐาน ที่เข้ากันได้กับเซ็นเซอร์อุณหภูมิและความชื้น เซ็นเซอร์ออกซิเจน เซ็นเซอร์แรงดัน
SPI: SPI ความเร็วสูง (สามารถเชื่อมต่อกับ Flash, จอ)
ADC: การเข้าแบบแอนาล็อก 12 บิตหลายตัว (สกัดระดับความแรงของแบตเตอรี่, เครื่องตรวจจับแบบแอนาล็อก)
GPIO: I/O ดิจิตอลหลายประสงค์ทั่วไป ระบบสตาร์ทเวคภายนอก
USB: Micro-AB USB ความเร็วเต็ม, ใช้ในการเขียนโปรแกรม, การบันทึกพอร์ตลําดับ, OTG
การแก้ไขความผิดพลาด: อินเตอร์เฟซแก้ไขความผิดพลาดในการดาวน์โหลด SWD
การขยาย NFC: ผ่านโมดูล IO, NFC pin RAKwireles...
VI. มิติทางกลและสิ่งแวดล้อม
ขนาด: 20mm × 30mm ความหนาประมาณ 3mm
น้ําหนัก: ≈4g (ไม่รวมแอนเทนเน่)
การติดตั้ง: 2 หลุมติดตั้ง Φ1.5 มิลลิเมตร, สกรูติดตั้งบนฐาน WisBlock
อุณหภูมิการทํางาน: -40 °C ~ + 85 °C
อุณหภูมิการเก็บรักษา: -40°C ~ +85°C
ความชื้น: 0~95% RH โดยไม่มีการปรับความชื้น
VII. แฟร์มแวร์และวิธีการพัฒนา
RAK4631 (Original Version): Arduino BSP, PlatformIO, การพัฒนา Zephyr RTOS
RAK4631-R: ฟอร์มแวร์รหัสต่ํา RUI3 ที่ติดตั้งล่วงหน้า รองรับคําสั่ง AT, การพัฒนารองของ API, BLE / USB / UART สามารถออกคําสั่ง AT ได้ทั้งหมด
OTA: รองรับการปรับปรุงระบบไร้สาย BLE, การปรับปรุงโปรแกรม USB
การรับรอง: การรับรองความเป็นมาของ FCC / CE / RoHS RAKwireles...
VIII สถานการณ์การใช้งานทั่วไป


รายละเอียด:
