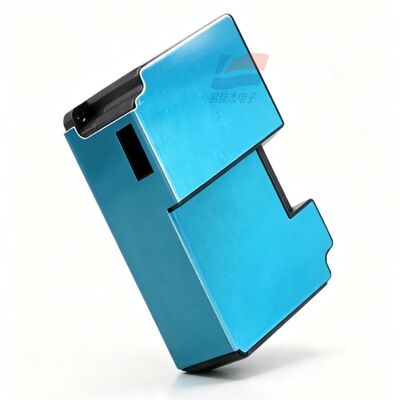

โมดูลเซ็นเซอร์ตรวจจับอนุภาคฝุ่น PM2.5 PM10 ด้วยเลเซอร์ YJJ PMS1003 แบบดิจิทัล UART

คําอธิบายสินค้า:

YJJ PMS1003 เลเซอร์ PM2.5 PM10 เซ็นเซอร์ฝุ่น UART มอกุ๊บตรวจจับอนุภาคอากาศดิจิตอล

ลักษณะ:

I. การนําเสนอสินค้า

PMS1003 เป็นเซ็นเซอร์อนุภาคแบบเลเซอร์กระจายกระจายทั่วไป พร้อมพัดลมขนาดเล็กสําหรับดูดและเก็บตัวอย่าง, ผลิตแบบดิจิตอล TTL-UARTมันสามารถตรวจจับได้พร้อมกันหลายขนาดอนุภาคช่วง 0.3 - ฝุ่น 10 μm และปริมาณการออก PM1.0/PM2.5/PM10 มัดส่วน ใช้เป็นหลักในอุปกรณ์ตรวจจับอากาศ เครื่องทําความสะอาด และการพัฒนาอุปกรณ์ติดตามสิ่งแวดล้อม

II. ปริมาตรเทคนิครายละเอียด

ตาราง

ปริมาตรรายละเอียดของรายการ ปริมาตร

หลักการตรวจจับ เลเซอร์ Mie การกระจาย

ขนาดอนุภาคที่สามารถแก้ไขได้ ระยะ 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

ประสิทธิภาพการนับ 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 ระยะการวัดที่มีประสิทธิภาพ 0 - 500 μg/m3

PM2.5 ระยะการวัดอัตราการอุดหนุนสูงสุด ≥ 1000 μg/m3

ความละเอียดของปริมาณ 1 μg/m3

ความผิดพลาดในการวัด 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

การตอบสนองการเก็บตัวอย่างครั้งเดียว < 1 วินาที; การตอบสนองที่มั่นคงโดยรวม ≤ 10 วินาที

ปริมาณอากาศแบบมาตรฐาน 0.1L

ความดันไฟฟ้า DC 4.5 - 5.5V, แบบ 5V

ปัจจุบันการบริโภคพลังงาน ≤ 100mA

กระแสระวังการทํางาน ≤ 200μA

อินเตอร์เฟซการสื่อสาร TTL-UART (ระดับ 3.3V) การสลับการเก็บตัวอย่างแบบนอน/ต่อเนื่อง

ระยะอุณหภูมิการทํางาน -10°C ~ +60°C

ระยะความชื้นในการทํางาน 0 - 95% RH ไม่มีการปรับความชื้น

ระยะอุณหภูมิการเก็บรักษา -40°C ~ +85°C

ขนาดรวม 65 × 42.3 × 23 มิลลิเมตร

ระยะเวลาเฉลี่ยระหว่างความล้มเหลว ≥ 3 ปี

III. ฟังก์ชันของปิน

VCC - พลังงานพลังงาน 5V

GND - ดินแดน

SET - Mode Pin; ระดับสูงสําหรับการเก็บตัวอย่างต่อเนื่อง ระดับต่ําสําหรับการนอนและประหยัดพลังงาน RXD

TXD (3.3V ซีเรียลพอร์ตส่ง/รับ)

RESET ปินรีเซ็ต

IV ข้อดีหลักของสินค้า

พัดลมที่ติดตั้งสําหรับการรับประทานอย่างมีประสิทธิภาพ การตอบสนองการตรวจจับอย่างรวดเร็ว

ผลิตปริมาณฝุ่นขนาดปริมาณอนุภาคหลาย, PM1.0/PM2.5/PM10 มัดคลัง

การสนับสนุนโหมดนอนและการใช้พลังงานต่ํา ซึ่งเข้ากันได้กับอุปกรณ์ที่ใช้แบตเตอรี่

สายพานลําดับ TTL เชื่อมต่อตรงกับไมโครคอนโทรลเลอร์ การพัฒนาง่าย

V. วัตถุประสงค์ของการใช้ในอุตสาหกรรม

เครื่องทําความสะอาดอากาศสําหรับครัวเรือน เครื่องตรวจสอบฝุ่นระบบอากาศสด

เครื่องตรวจจับคุณภาพอากาศภายในบ้าน เครื่องเตือน PM2.5

บ้านฉลาด ระบบควบคุมความปลอดภัยอาคาร

อุปกรณ์ตรวจสอบฝุ่นที่เรียบง่ายในโรงงานและโรงงาน

เครื่องตรวจจับสิ่งแวดล้อมแบบพกพาภายนอก เครื่องติดตามสิ่งแวดล้อม

ฐานชาร์จ ตู้ควบคุม การตรวจจับอากาศในฟาร์มเลี้ยงสัตว์
