โมดูลเซ็นเซอร์ฝุ่นละออง PM2.5 PM10 เลเซอร์ YJJ PMS6003 แบบดิจิทัล UART

คำอธิบายผลิตภัณฑ์:

YJJ PMS6003 เซ็นเซอร์ฝุ่น PM2.5 PM10 เลเซอร์ UART โมดูลตรวจจับอนุภาคแบบดิจิทัล

คุณสมบัติ:

I. แนะนำผลิตภัณฑ์

PMS6003 เป็นเซ็นเซอร์ฝุ่นประเภทการสอบเทียบด้วยเลเซอร์คู่รุ่นที่หก พร้อมโครงอะลูมิเนียมอัลลอยด์ มีการสอบเทียบเลเซอร์คู่ซึ่งกันและกัน อายุการใช้งานส่วนประกอบยาวนานขึ้นสองเท่า การดริฟท์ระยะยาวต่ำมาก และเอาต์พุตพอร์ตอนุกรม TTL-UART ที่สามารถแสดงปริมาณอนุภาคขนาดต่างๆ ความเข้มข้นของ PM1.0/PM2.5/PM10 เมื่อเทียบกับ PMS1003/3003 มีความเสถียรและอายุการใช้งานที่ดีขึ้นอย่างมาก ทำให้เหมาะสำหรับการพัฒนาอุปกรณ์ตรวจสอบคุณภาพอากาศแบบออนไลน์ระยะยาวระดับอุตสาหกรรม

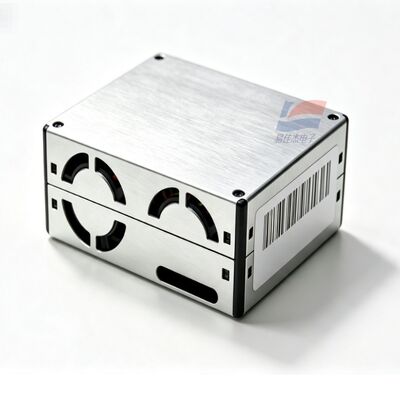

เซ็นเซอร์ PMS6003

II. พารามิเตอร์ทางเทคนิคที่สมบูรณ์

หลักการตรวจจับ: การกระเจิงของแสงแบบ Mie ด้วยเลเซอร์คู่, การสอบเทียบซึ่งกันและกันของเส้นทางแสงคู่

ความละเอียดขนาดอนุภาค: 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

ประสิทธิภาพการนับอนุภาค: 50% @ 0.3 μm; 98% ≥ 0.5 μm

ช่วงปกติของ PM2.5: 0 - 500 μg/m³

ช่วงโอเวอร์โหลดของ PM2.5: ≥ 1000 μg/m³

ความละเอียดความเข้มข้น: 1 μg/m³

ความแม่นยำในการวัด: 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

ระยะเวลาการสุ่มตัวอย่างเดียว: < 1s; การตอบสนองที่เสถียรของระบบ ≤ 10s

ปริมาณการไหลของอากาศในการสุ่มตัวอย่าง: 0.1 ลิตร/นาที

แรงดันไฟฟ้าแหล่งจ่ายไฟ: DC 4.5 - 5.5V, มาตรฐาน 5V

กระแสไฟฟ้าทำงานปกติ: ≤ 100mA

กระแสไฟฟ้าสแตนด์บายโหมดพัก: ≤ 2mA

อินเทอร์เฟซการสื่อสาร: TTL-UART, อัตราการส่งข้อมูล 9600, ระดับ 3.3V, รองรับการอัปโหลดแบบแอคทีฟ, โหมดสอบถามแบบพาสซีฟ

อุณหภูมิในการทำงาน: -10°C ~ +60°C

อุณหภูมิในการจัดเก็บ: -40°C ~ +85°C

ความชื้นที่ใช้ได้: 0 - 95% RH (ไม่มีการควบแน่น)

วัสดุโครงสร้าง: โครงสร้างหุ้มโลหะ

ขนาดโดยรวม: 50 × 38 × 21 มม. (ปริมาตรเล็กกว่า PMS1003/3003)

อายุการใช้งานเฉลี่ยโดยไม่เกิดข้อผิดพลาด: ≥ 10 ปี (อายุการใช้งานเลเซอร์สองเท่า)

III. การกำหนดค่าขา 8 ขา

VCC: แหล่งจ่ายไฟ 5V

GND: กราวด์

SET: ขาโหมด; ระดับสูง = การสุ่มตัวอย่างต่อเนื่อง, ระดับต่ำ = โหมดประหยัดพลังงาน

RXD: รับพอร์ตอนุกรมของเซ็นเซอร์

TXD: ส่งพอร์ตอนุกรมของเซ็นเซอร์

RESET: รีเซ็ตฮาร์ดแวร์ระดับต่ำ

7 - 8. ขาสำรอง NC

IV. ข้อได้เปรียบหลักของผลิตภัณฑ์

การสอบเทียบเส้นทางแสงเลเซอร์คู่, การยับยั้งการดริฟท์ของเลเซอร์ที่เสื่อมสภาพ, อายุการใช้งานยาวนานมาก

โครงสร้างโลหะขนาดเล็ก, การป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่ดีเยี่ยม และความต้านทานต่อการรบกวนจากควันน้ำมันและไอน้ำเมื่อเทียบกับรุ่นก่อนหน้า

การใช้พลังงานต่ำในโหมดพัก, เหมาะสำหรับเครื่องมือตรวจจับแบบพกพาที่ใช้แบตเตอรี่ลิเธียม

ส่งออกทั้งข้อมูลจำนวนอนุภาคดิบและข้อมูลความเข้มข้น PM ที่ปรับเทียบด้วย CF

ความสม่ำเสมอในการสอบเทียบจากโรงงานสูง, ไม่จำเป็นต้องมีการสอบเทียบรองสำหรับอุปกรณ์จำนวนมาก

V. วัตถุประสงค์การใช้งานในอุตสาหกรรม

ระบบอากาศบริสุทธิ์, เครื่องฟอกอากาศระดับไฮเอนด์, หัววัดการตรวจสอบอนุภาคในท่อแอร์ส่วนกลาง

เครื่องมือตรวจวัดคุณภาพอากาศภายในอาคารเชิงพาณิชย์, อุปกรณ์แจ้งเตือนหมอกควัน PM2.5 ในอาคาร

สถานีตรวจสอบฝุ่นออนไลน์ในสถานที่ก่อสร้าง, เวิร์กช็อป, โรงงาน, อาคารผู้โดยสารตรวจสอบฝุ่นในอุโมงค์

เครื่องมือตรวจสอบอากาศในรถยนต์, สถานีชาร์จ, ตู้ควบคุมไฟฟ้า, การตรวจสอบสภาพแวดล้อมในโรงเรือน

บ้านอัจฉริยะ IoT, ระบบควบคุมการระบายอากาศอัตโนมัติในอาคาร, อุปกรณ์ตรวจวัดสภาพแวดล้อมแบบพกพาภายนอกอาคาร
