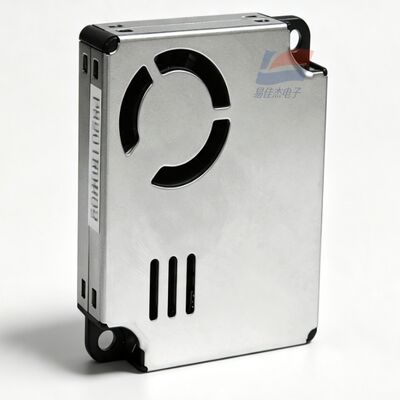

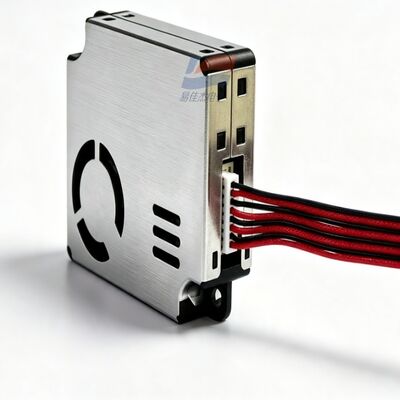

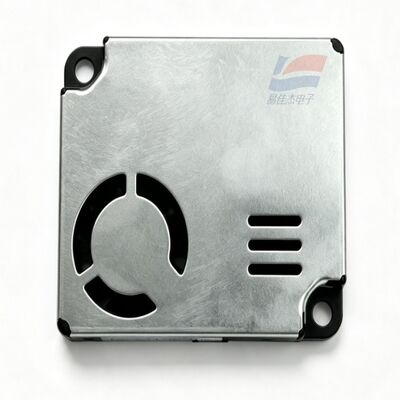

โมดูลเซ็นเซอร์ฝุ่นละอองเลเซอร์ YJJ PMS9103M PM2.5 PM10 UART ตรวจจับอนุภาคอากาศแบบดิจิทัล

คำอธิบายผลิตภัณฑ์:

YJJ PMS9103M เซ็นเซอร์ฝุ่น PM2.5 PM10 เลเซอร์ โมดูลตรวจจับอนุภาคอากาศแบบดิจิทัล UART

คุณสมบัติ:

I. แนะนำผลิตภัณฑ์

PMS9103M เป็นเซ็นเซอร์วัดอนุภาคแบบเลเซอร์สแกตเตอริงแบบบางพิเศษรุ่นใหม่ มีความหนาเพียง 12 มม. มาพร้อมเปลือกป้องกันโลหะเต็มรูปแบบ 6 ด้าน มีพัดลมดูดอากาศขนาดเล็ก และมีเอาต์พุตดิจิทัล TTL-UART สามารถตรวจจับอนุภาคที่มีเส้นผ่านศูนย์กลางตั้งแต่ 0.3 ถึง 10 ไมโครเมตร และส่งออกความเข้มข้นของมวล PM1.0/PM2.5/PM10 มีการออกแบบที่น้ำหนักเบาและกะทัดรัด ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้าได้ดี เหมาะสำหรับอุปกรณ์พกพาและเครื่องตรวจจับคุณภาพอากาศขนาดเล็ก

ลักษณะเซ็นเซอร์

II. พารามิเตอร์ทางเทคนิคฉบับสมบูรณ์

หลักการตรวจจับ: เลเซอร์ Mie Scattering

ช่วงขนาดอนุภาค: 0.3~1.0 ไมโครเมตร, 1.0~2.5 ไมโครเมตร, 2.5~10 ไมโครเมตร

ประสิทธิภาพการนับอนุภาค: 50% ที่ 0.3 ไมโครเมตร; 98% ที่ ≥0.5 ไมโครเมตร

ช่วงการวัดมาตรฐาน PM2.5: 0 - 500 ไมโครกรัม/ลูกบาศก์เมตร

ช่วงโอเวอร์โหลด: 0 - 1000 ไมโครกรัม/ลูกบาศก์เมตร

ความละเอียดความเข้มข้น: 1 ไมโครกรัม/ลูกบาศก์เมตร

ความแม่นยำในการวัด: ±10 ไมโครกรัม/ลูกบาศก์เมตร สำหรับ 0 - 100 ไมโครกรัม/ลูกบาศก์เมตร; ±10%FS สำหรับ 100 - 500 ไมโครกรัม/ลูกบาศก์เมตร

เวลาตอบสนองเดี่ยว: ≤1 วินาที; การตอบสนองที่เสถียรของเครื่องทั้งเครื่อง ≤10 วินาที

ปริมาตรอากาศสุ่มตัวอย่างเดี่ยว: 0.1 ลิตร

แหล่งจ่ายไฟมาตรฐาน: DC5V (4.5 - 5.5V)

กระแสไฟสูงสุดขณะทำงาน: ≤100mA

กระแสไฟสแตนด์บายโหมดสลีป: ≤200μA

อินเทอร์เฟซการสื่อสาร: TTL-UART, อัตราการส่งข้อมูล 9600 บอด, ระดับ 3.3V, โหมดคู่แบบอัปโหลดอัตโนมัติ / สอบถามแบบพาสซีฟ

อุณหภูมิในการทำงาน: -10°C ~ +60°C

อุณหภูมิในการจัดเก็บ: -40°C ~ +80°C

ความชื้นในการทำงาน: 0 - 95% RH, ไม่อนุญาตให้มีการควบแน่น

ขนาดโดยรวม: 48 × 40 × 12 มม. (ตัวเครื่องบางพิเศษ)

ค่าเฉลี่ยเวลาระหว่างความล้มเหลว: ≥15000 ชั่วโมง

โครงสร้างเปลือก: โลหะป้องกันเต็มรูปแบบ ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้าและควันน้ำมันได้ดี

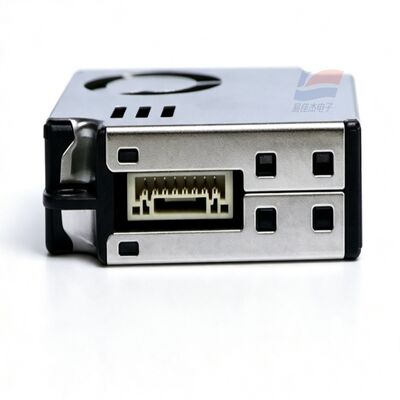

III. การกำหนดค่าขา 8 ขา

VCC: แหล่งจ่ายไฟ +5V

GND: กราวด์ขั้วลบของแหล่งจ่ายไฟ

SET: ขาโหมด; ระดับสูง = สุ่มตัวอย่างต่อเนื่อง; ระดับต่ำ = โหมดสลีปและประหยัดพลังงาน

RXD: การรับพอร์ตอนุกรมของเซ็นเซอร์ (3.3V)

TXD: การส่งพอร์ตอนุกรมของเซ็นเซอร์ (3.3V)

RESET: ขารีเซ็ตฮาร์ดแวร์ระดับต่ำ

7, 8. ขาสำรอง NC

IV. ข้อได้เปรียบหลักของผลิตภัณฑ์

ความหนาบางพิเศษ 12 มม. เหมาะสำหรับพื้นที่แคบและติดตั้งในอุปกรณ์พกพา

เปลือกป้องกันโลหะ 6 ด้าน การตรวจจับที่เสถียรในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้าซับซ้อน

รองรับโหมดสลีปพลังงานต่ำ เหมาะสำหรับเครื่องตรวจจับแบบพกพาที่ใช้แบตเตอรี่ลิเธียม

สามารถส่งออกข้อมูลการนับอนุภาคดิบ + พารามิเตอร์ความเข้มข้น PM ที่ปรับเทียบแล้ว

สามารถจับอนุภาคละเอียดพิเศษขนาด 0.3 ไมโครเมตรได้ มีความไวสูง

V. การใช้งานในอุตสาหกรรมที่เกี่ยวข้อง

เครื่องตรวจจับคุณภาพอากาศบนเดสก์ท็อปขนาดเล็ก, โพรบคุณภาพอากาศแบบพกพา

เครื่องฟอกอากาศขนาดเล็ก, โพรบฝุ่นในรถยนต์แบบติดตั้งในตัว

ตัวควบคุมการควบคุมความเสี่ยงในบ้านอัจฉริยะ, โมดูลขนาดเล็กสำหรับอุปกรณ์ระบายอากาศ

การตรวจสอบฝุ่นในเรือนกระจก, ตู้ควบคุมไฟฟ้า, แท่นชาร์จ, กล่องเครื่องมือ

อุปกรณ์ตรวจจับสภาพแวดล้อมแบบสวมใส่ได้, เทอร์มินัลตรวจสอบสภาพแวดล้อมแบบบางพิเศษ
