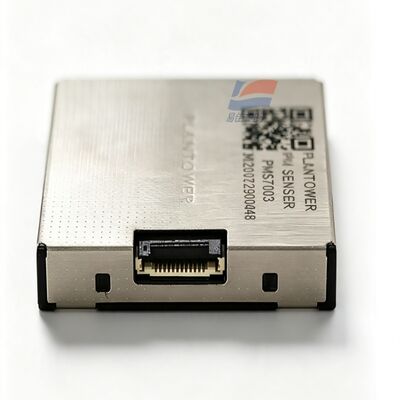

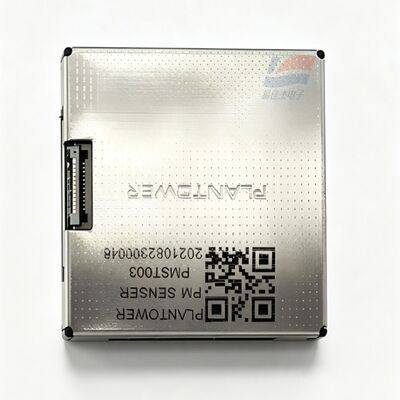

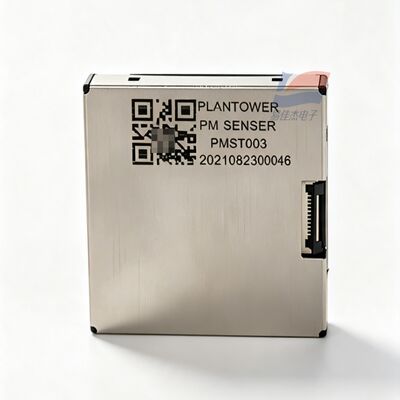

โมดูลเซ็นเซอร์ตรวจจับฝุ่นละออง PM2.5 PM10 แบบเลเซอร์ YJJ PMST003 แบบดิจิทัล UART

คําอธิบายสินค้า:

YJJ PMST003 เลเซอร์ PM2.5 PM10 เซ็นเซอร์ฝุ่น UART มูลล์ตรวจจับอนุภาคดิจิตอล

ลักษณะ:

I. การนําเสนอสินค้า

PMST003 เครื่องตรวจจับฝุ่นกระจายด้วยเลเซอร์ ultra-thin ด้วยความหนาทั้งหมดเพียง 6.4 mm โดยมีเปลือกโลหะปิดครบทั้ง 6 ด้าน; มันออก PM10PM25, PM10 มัดคอนเซ็นทรัลมวลและจํานวนอนุภาคหลายขนาดผ่าน TTL-UART สายพานลําดับและเหมาะสําหรับอุปกรณ์ตรวจจับอากาศแบบพกพาและพกพาขนาดเล็ก.

II. ปริมาตรเทคนิคที่ครบถ้วน

หลักการตรวจจับ: แสงเลเซอร์สแพร่กระจาย

ระยะขนาดอนุภาคการตรวจจับ: 0.3 - 1.0μm, 1.0 - 2.5μm, 2.5 - 10μm

ประสิทธิภาพการนับอนุภาค: 50% @ 0.3μm; 98% ≥ 0.5μm

PM2.5 ระยะมาตรฐาน: 0 - 500μg/m3

PM2.5 ระยะความอ้วน: 0 - 1000μg/m3

ความละเอียดของปริมาณ: 1μg/m3

ความแม่นยําของการวัด: 0 - 100μg/m3 ± 10μg/m3; 100 - 1000μg/m3 ± 10%FS

การตอบสนองการเก็บตัวอย่างครั้งเดียว: < 1s; การตอบสนองที่มั่นคงของเครื่องจักรทั้งเครื่อง ≤ 10s

ปริมาณอากาศในการเก็บตัวอย่างครั้งเดียว: 0.1L

พลังงานไฟฟ้ามาตรฐาน: DC 4.5 - 5.5V, แบบ 5V

ปัจจุบันการทํางานสูงสุด: ≤ 100mA

ปัจจุบันการรอพัก: ≤ 2mA

อินเตอร์เฟซการสื่อสาร: TTL-UART อัตรา baud 9600 ระดับ 3.3V รองรับโหลดแบบทํางาน / การสอบถามแบบไม่ทํางาน

อุณหภูมิการทํางาน: -10°C ~ +60°C

อุณหภูมิการเก็บรักษา: -40°C ~ +80°C

ความชื้นในการทํางาน: 0 - 95% RH ไม่อนุญาตให้เกิดการหมัก

ขนาดรวม: 38 × 35 × 6.4 มิลลิเมตร

ระยะเวลาเฉลี่ยระหว่างความล้มเหลว: ≥ 20,000 ชั่วโมง

โครงสร้างเปลือก: การป้องกันทั้งสิ้นโลหะ 6 ด้าน, ทนทานแรงกับควันน้ํามันและการแทรกแซงทางไฟฟ้า

III. การนิยามปิน (เครื่องเชื่อม 10 ปิน)

VCC: พลังงานพลังงาน +5V

GND: ดินแดน

SET: โหมดการทํางาน ระดับสูงสําหรับการเก็บตัวอย่างต่อเนื่อง ระดับต่ําสําหรับการนอนและประหยัดพลังงาน

RXD: การรับ Port ซีเรียลของเซ็นเซอร์ (3.3V)

TXD: การถ่ายทอดสายพานลําดับเซนเซอร์ (3.3V)

RESET: ปินรีเซ็ตฮาร์ดแวร์ระดับต่ํา

7 - 10 สปินระยะ NC

IV ข้อดีหลักของสินค้า

6.4 มิลลิเมตร ร่างบางมาก เหมาะสําหรับช่องว่างภายในแคบและอุปกรณ์พกพาที่ใส่ได้

เปลือกป้องกันโลหะปิด การตรวจจับที่มั่นคงในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่ซับซ้อน

รองรับโหมดนอนสําหรับการบริโภคพลังงานที่ต่ํา ซึ่งเข้ากันได้กับอุปกรณ์ที่ใช้แบตเตอรี่ลิเดียม

ผลิตทั้งจํานวนอนุภาคสดและข้อมูลปริมาณปริมาณ PM

ความสอดคล้องในการปรับขนาดโรงงานสูง ไม่จําเป็นต้องปรับขนาดระดับสองสําหรับปริมาณเครื่องมือจํานวนมาก

V. วัตถุประสงค์ของการใช้ในอุตสาหกรรม

เครื่องตรวจจับอากาศมือยาว ultra-thin โมดูลตรวจจับสิ่งแวดล้อมแบบใส่ได้

เครื่องทําความสะอาดอากาศรถยนต์ขนาดเล็ก เครื่องตรวจจับอากาศโต๊ะเล็ก

เครื่องควบคุมความเสี่ยงในบ้านฉลาด อุปกรณ์ระบายอากาศขนาดเล็ก

หน่วยไฟฟ้า ตู้ควบคุมไฟฟ้า หม้อเครื่องมือแม่นยํา ตรวจฝุ่นภายใน

เทอร์มินัลการติดตามสิ่งแวดล้อมของไอโอที ultra-thin, เครื่องพกแต่ง, มอิวเตอร์ตรวจจับอากาศในสายแขน
