รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0 - 25 % ปริมาณ | โอเวอร์โหลดสูงสุด: | ปริมาตร 30 % |
|---|---|---|---|
| ปณิธาน: | 0.01 % โดยปริมาตร | การตรวจจับขีดจำกัดล่าง: | ปริมาตร 0.5 % |
| ข้อผิดพลาดความแม่นยำ: | ≤ ±5 % เอฟเอส | ข้อผิดพลาดในการทำซ้ำ: | ≤ 1 % |
| เวลาตอบสนอง: | T50 < 5 วินาที; T90 < 10 วิ | เวลาเป็นศูนย์: | 30 S |
| เน้น: | เซ็นเซอร์ก๊าซออกซิเจนแบบโซลิดสเตต,โมดูลเซ็นเซอร์ออกซิเจนสำหรับอุปกรณ์ทางการแพทย์,เซ็นเซอร์ตรวจวัดออกซิเจนพร้อมการรับประกัน |
||
คำอธิบายผลิตภัณฑ์:

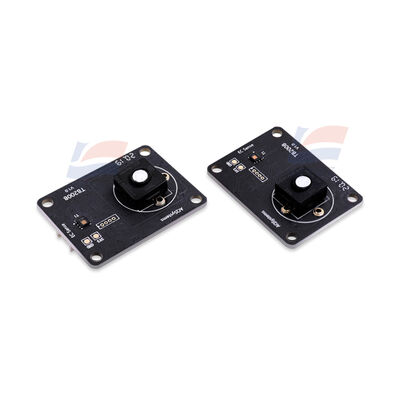

YJJ TB200B-ES1-O2-25 โมดูลเซ็นเซอร์ก๊าซออกซิเจนแบบโซลิดสเตตสำหรับการตรวจสอบออกซิเจนในอุปกรณ์ทางการแพทย์
คุณสมบัติ:
1. รายละเอียดโครงการ
แรงดันไฟฟ้าแหล่งจ่ายไฟ DC 3.3V~5.5V แรงดันไฟฟ้ากว้าง เหมาะสำหรับไมโครคอนโทรลเลอร์, PLC และเมนบอร์ด IoT
กระแสไฟฟ้าทำงาน โหลดเต็มปกติ < 5mA; UART เปิดปกติประมาณ 2.5mA @ 5V; โหมดสลีปต่ำถึง 0.8mA @ 5V
การใช้พลังงานทั่วไป โหลดเต็ม 25mW (5V); การใช้พลังงานโหมดสลีปภายใน 25mW เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานต่ำ
อินเทอร์เฟซฮาร์ดแวร์ มาตรฐาน TTL 3.3V UART; I2C เป็นทางเลือก; สายไฟ 4 พิน (VCC/GND/Signal/Reserved); โหมดอัปโหลดแบบแอคทีฟ + คำถามและคำตอบสลับได้
โปรโตคอลการสื่อสาร คำแนะนำพอร์ตอนุกรมมาตรฐาน, การสอบเทียบในตัว, การอ่านความเข้มข้น, คำแนะนำการอ่านอุณหภูมิและความชื้น; ข้อมูลมาพร้อมกับการป้องกันข้อผิดพลาดของเช็คซัม
การปรับเสถียรภาพหลังการอุ่นเครื่อง อากาศบริสุทธิ์หลังเปิดเครื่อง ≤ 120 วินาที; สภาพแวดล้อมที่มีมลพิษ ≤ 180 วินาที; ไม่จำเป็นต้องใช้วงจรปรับสภาพที่ซับซ้อนภายนอก
การรับรอง เป็นไปตามข้อกำหนด RoHS สามารถส่งออกไปยังยุโรป อเมริกา และเอเชียตะวันออกเฉียงใต้ อุปกรณ์ครบชุด
การรับประกัน การรับประกันจากโรงงาน 12 เดือน; อายุการใช้งานปกติของตัวเซ็นเซอร์ ≥ 5 ปี ทนทานต่อการเป็นพิษ และสามารถทนต่อสภาพการทำงานที่รุนแรง
II. พารามิเตอร์การปรับสภาพแวดล้อม (ES4 ทั่วไป)
อุณหภูมิในการทำงาน: -40℃ ~ +55℃; ช่วงที่เหมาะสมที่สุด 20~35℃, การควบคุมการดริฟท์อุณหภูมิสูงและต่ำที่ยอดเยี่ยม
ความชื้นในการทำงาน: 15%~95% RH (ไม่มีการควบแน่น); แนะนำ 50% RH; ไม่มีการควบแน่นหรือน้ำเข้าที่จะทำลายอิเล็กโทรดตรวจจับ
ความทนทานต่อแรงดันอากาศ: ความดันบรรยากาศมาตรฐาน ±10%, ความผันผวนของแรงดันอากาศในเหมือง ที่ราบสูง และทะเล ไม่ก่อให้เกิดสัญญาณเตือนผิดพลาด
การป้องกันการรบกวน: อัลกอริธึมในตัวป้องกันควันน้ำมัน ไอน้ำ และการรบกวนข้ามของก๊าซอินทรีย์ทั่วไป, การดริฟท์ของฐานต่ำ; การดริฟท์ระยะยาวรายปี < 5% FS
III. พารามิเตอร์โมดูลรวมอุณหภูมิและความชื้นในตัว (โมดูลมาพร้อม)
การตรวจจับอุณหภูมิ: ช่วง - 40℃~85℃, ความแม่นยำทั่วไป ±0.2℃, การชดเชยอุณหภูมิแบบเรียลไทม์สำหรับความเข้มข้นของก๊าซ
การตรวจจับความชื้น: ช่วง 10~95% RH (ไม่มีการควบแน่น), ความแม่นยำทั่วไป ±2% RH
ข้อดี: การแก้ไขอุณหภูมิและความชื้นอัตโนมัติ, ความแม่นยำในการตรวจจับที่เสถียรในสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำและมีความชื้น, ไม่จำเป็นต้องมีการชดเชยการตรวจจับอุณหภูมิภายนอก
IV. ขนาดทางกลและน้ำหนัก
แผงวงจร PCB เปล่า: 40×30×5.6 มม.
TB200B-ES4 ที่สมบูรณ์ (รวมถึงหัววัดเซ็นเซอร์ ES4): 40×30×22.45 มม.
น้ำหนักเครื่องโดยรวม: < 25 กรัม, ขนาดเล็ก, ง่ายต่อการฝังในกล่องกระจายหรือเครื่องมือตรวจจับแบบพกพา
รูสกรูยึดสำรอง, สะดวกสำหรับการยึดแบบสแน็ปอิน / สกรู; มีสายเคเบิลจับคู่ 4 พินมาตรฐานให้เลือกซื้อ
V. ก๊าซที่ตรวจจับได้ทั่วไป, ช่วงการไหลหลัก, ความสามารถในการตอบสนอง
ES4 สามารถปรับแต่งสำหรับก๊าซพิษและอันตรายมากกว่ายี่สิบชนิด ประสิทธิภาพรุ่นมาตรฐานหลักเป็นแบบเดียวกัน:
ความเร็วในการตอบสนอง: T90 ≤ 30 วินาที; T50 ≤ 10 วินาที; เวลาคืนค่าศูนย์ของไนโตรเจนที่จุดศูนย์ ≤ 120 วินาที
ความแม่นยำ: ข้อผิดพลาดเต็มสเกล ±5% FS; ความสามารถในการทำซ้ำ < 1%; ความเป็นเชิงเส้นที่ดี
ความละเอียดมาตรฐาน 0.1ppm (ก๊าซติดตามสามารถปรับแต่ง 0.001ppm)
ข้อมูลจำเพาะ:
| ความต้านทานการโอเวอร์โหลด | 0-25% |
| เวลาตอบสนอง | 10 วินาที |
| การดริฟท์ของปริมาณ | <5% |
| อายุการใช้งาน | 24 เดือน |
| การดริฟท์ศูนย์ | < 5% / ปี |
